Что делает внутренние вакуумные выключатели предпочтительным выбором для систем среднего напряжения?

Внутри подстанции среднего напряжения ряд металлических распределительных устройств охраняет поток электроэнергии. При возникновении неисправности — короткого замыкания, перегрузки, отказа кабеля — автоматический выключатель должен действовать решительно, изолируя неисправный участок, прежде чем повреждение сможет распространиться. На протяжении десятилетий выбор технологии автоматического выключателя был предметом споров: масло, воздух, элегаз или вакуум. Однако сегодня явный победитель выявлен для систем среднего напряжения внутри помещений.Внутренний вакуумный выключательстал отраслевым стандартом, выбранным коммунальными предприятиями, промышленными объектами и коммерческими зданиями за его исключительную производительность, надежность и безопасность. Но что такого особенного в вакуумной технологии, что делает ее такой привлекательной?

Внутренний вакуумный выключатель обязан своим превосходством простому, но глубокому принципу: вакуумному прерывателю. Создавая почти идеальный вакуум внутри камеры прерывателя, автоматический выключатель может гасить электрическую дугу с поразительной скоростью и эффективностью. В отличие от воздуха или масла, в вакууме нет молекул газа, которые можно ионизировать, поэтому дуга не может поддерживаться после разрыва контактов. Это неотъемлемое преимущество выражается в сокращении времени простоя, увеличении срока службы контактов и минимальном обслуживании. Кроме того, вакуумный прерыватель герметизирован на весь срок службы, защищая контакты от окружающей среды и обеспечивая стабильную работу на протяжении десятилетий. В этой статье будут рассмотрены технические, эксплуатационные и экономические факторы, которые делают внутренний вакуумный выключатель предпочтительным выбором для систем среднего напряжения, будет проведено сравнение его с альтернативными технологиями и подробно описаны конкретные конструктивные особенности, обеспечивающие превосходную производительность.

Оглавление

• 1. Что такое внутренний вакуумный выключатель и как он работает?
• 2. Почему вакуум превосходит другие средства прерывания?
• 3. Каковы основные технические характеристики высокопроизводительного вакуумного выключателя для внутреннего применения?
• 4. Как внутренний вакуумный выключатель повышает безопасность и надежность системы?
• 5. Каковы преимущества затрат на техническое обслуживание и жизненный цикл?
• 6. Как правильно выбрать вакуумный выключатель для внутреннего применения для вашего применения?
• 7. Часто задаваемые вопросы (FAQ)
• 8. Заключение

1. Что такое внутренний вакуумный выключатель и как он работает?

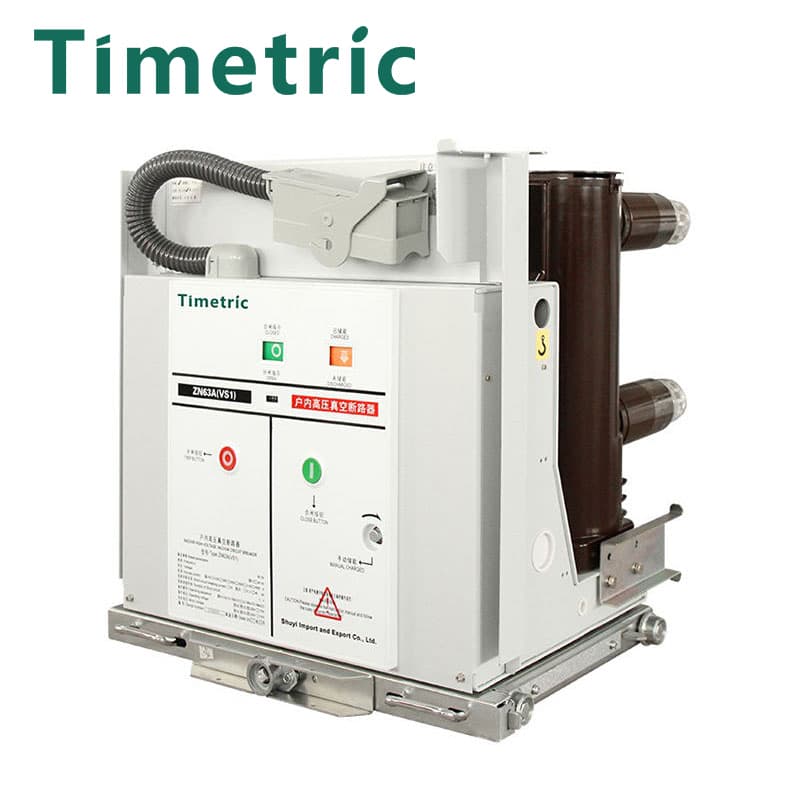

Внутренний вакуумный выключатель — это тип электрического распределительного устройства, специально разработанного для работы внутри зданий, подстанций и других помещений. Он используется для защиты цепей среднего напряжения (обычно от 3,6 до 40,5 кВ) от сверхтоков и коротких замыканий. Основой внутреннего вакуумного выключателя является вакуумный прерыватель, герметичная керамическая или стеклянная оболочка с парой контактов. Один контакт фиксированный, а другой подвижный. В прерывателе создается очень высокий вакуум, обычно в диапазоне от 10⁻⁵ до 10⁻⁷ Торр. Когда автоматический выключатель замкнут, контакты прижимаются друг к другу, позволяя току течь. При обнаружении неисправности приводной механизм быстро размыкает контакты.

По мере размыкания контактов между ними образуется электрическая дуга. Однако дуга существует только в парах металла, испаряющихся с контактных поверхностей. Вакуумная среда имеет два ключевых эффекта. Во-первых, дуга очень недолговечна, поскольку нет газа, который мог бы ионизировать и поддерживать ее. Во-вторых, дуга быстро гаснет, когда пары металла конденсируются на более холодных поверхностях прерывателя. Дуга вынуждена двигаться по спиральной траектории на контактных поверхностях, что помогает распределить тепло и предотвратить чрезмерную эрозию контактов. Весь процесс прерывания занимает несколько миллисекунд, при этом ток прерывается при следующем естественном пересечении нуля. Результатом является чистое и эффективное прерывание процесса с минимальной энергией дуги и без внешних выбросов.

Конструкция внутреннего вакуумного выключателя также включает в себя надежный рабочий механизм, обычно пружинный или магнитный привод, который обеспечивает необходимую силу и скорость для размыкания и замыкания контактов. Механизм рассчитан на высокую надежность и рассчитан на срок службы от 10 000 до 20 000 операций. Внутренний вакуумный выключатель монтируется в металлическое распределительное устройство, которое обеспечивает необходимые функции изоляции, защиты и управления. Вся система спроектирована с учетом требований безопасности и оснащена функциями блокировки, изоляции и заземления. ВВэньчжоу Шуйи Импортно-экспортная компания, ОООНаши вакуумные выключатели для установки внутри помещений производятся с высокой точностью и проходят испытания, чтобы гарантировать надежную работу в любых условиях эксплуатации.

2. Почему вакуум превосходит другие средства прерывания?

Чтобы понять, почему вакуум является предпочтительной средой отключения для автоматических выключателей среднего напряжения, полезно сравнить его с альтернативами: воздухом, маслом и элегазом. Каждая из этих сред использовалась в автоматических выключателях, но все они имеют существенные недостатки, которые делают их менее подходящими для применения в помещениях со средним напряжением. Воздух, например, требует большого зазора и подачи воздуха под высоким давлением для гашения дуги, что делает автоматический выключатель громоздким и шумным. Масло является пожароопасным и требует регулярного технического обслуживания для замены загрязненного масла. SF6 является мощным парниковым газом и сталкивается с растущими нормативными ограничениями.

Вакуум, напротив, предлагает уникальное сочетание преимуществ, которые делают его идеальным выбором. Самым значительным преимуществом является чрезвычайно высокая диэлектрическая прочность вакуума. Вакуум в 10⁻⁵ Торр может выдерживать градиент напряжения до 100 кВ на миллиметр, что намного выше, чем у любого газа или жидкости. Это позволяет внутреннему вакуумному выключателю быть намного меньше и компактнее, чем воздушный или масляный выключатель того же номинала. Компактный размер является основным преимуществом для установки внутри помещений, где пространство ограничено. Отсутствие дугогасительной среды также означает, что внутренний вакуумный выключатель экологически безопасен, не имеет выбросов и отходов.

Еще одним ключевым преимуществом вакуума является скорость прерывания. Вакуумный прерыватель может погасить дугу всего за 10 миллисекунд, быстрее, чем любая другая технология. Эта скорость имеет решающее значение для защиты чувствительного оборудования и минимизации ущерба, вызванного неисправностью. Вакуумный прерыватель также имеет очень низкое напряжение дуги, что снижает энергию, рассеиваемую в дуге, и сводит к минимуму эрозию контактов. В результате контакты внутреннего вакуумного выключателя могут выдерживать от 20 000 до 30 000 срабатываний, что намного дольше, чем у воздушных или масляных выключателей. Увеличение срока службы приводит к снижению затрат на техническое обслуживание и сокращению времени простоя. В таблице ниже приведены результаты сравнения средств прерывания.

3. Каковы основные технические характеристики высокопроизводительного вакуумного выключателя для внутреннего применения?

Выбор подходящего внутреннего вакуумного выключателя требует глубокого понимания основных технических характеристик. Эти параметры определяют эксплуатационные возможности автоматического выключателя, его физические характеристики и пригодность для конкретных применений. Спецификации обычно делятся на три категории: электрические характеристики, механические характеристики и экологические характеристики. Электрические параметры являются наиболее важными и определяют способность автоматического выключателя проводить ток и прерывать неисправности.

Первичная электрическая мощность — это номинальное напряжение, которое представляет собой максимальное напряжение системы, на которое рассчитан внутренний вакуумный выключатель. Для приложений среднего напряжения это обычно составляет 12 кВ, 24 кВ или 40,5 кВ. Следующим критическим номиналом является номинальный ток, который представляет собой максимальный непрерывный ток, который автоматический выключатель может выдерживать без превышения температурных ограничений. Обычно он находится в диапазоне от 630 А до 3150 А для распределительных устройств среднего напряжения. Номинальный ток отключения при коротком замыкании — это максимальный ток повреждения, который может отключить внутренний вакуумный выключатель. Это ключевой параметр безопасности, обычно он указывается в килоамперах (кА), при этом распространенные значения составляют 25 кА, 31,5 кА и 40 кА.

Механические характеристики охватывают рабочий механизм. Номинальная последовательность срабатываний определяет рабочий цикл автоматического выключателя, обычно определяемый как «O — 0,3 с — CO — 3 мин — CO» (размыкание — 0,3 секунды — замыкание-размыкание — 3 минуты — замыкание-размыкание). Механическая износостойкость — это количество операций, которые автоматический выключатель может выполнить без необходимости технического обслуживания. Высококачественный внутренний вакуумный выключатель имеет механическую выносливость от 10 000 до 20 000 срабатываний. Экологические рейтинги включают степень защиты (рейтинг IP), которая определяет уровень защиты от проникновения твердых частиц и жидкостей, а также диапазон температур окружающей среды. В таблице ниже представлены типичные характеристики внутреннего вакуумного выключателя.

4. Как внутренний вакуумный выключатель повышает безопасность и надежность системы?

Безопасность и надежность системы распределения электроэнергии имеют первостепенное значение, и выбор автоматического выключателя играет центральную роль в достижении этих целей. Внутренний вакуумный выключатель имеет несколько функций, повышающих безопасность системы. Наиболее важным является герметичность вакуумной камеры на весь срок службы. Прерыватель представляет собой герметичный блок, обычно изготовленный из керамики или стекла, не требующий заправки или обслуживания. Это исключает риски, связанные с утечками масла, газа или загрязнением воздуха. Вакуумный прерыватель также нечувствителен к условиям окружающей среды, таким как влажность или пыль, что может повлиять на работу автоматических выключателей других типов.

Высокая скорость отключения внутреннего вакуумного выключателя является еще одной важной функцией безопасности. Возможность устранения неисправности за 30–50 миллисекунд минимизирует продолжительность неисправности, снижая термическую и механическую нагрузку на систему. Такое быстрое время очистки также снижает риск возникновения дуговой вспышки — опасного события, которое может привести к серьезным травмам персонала. Энергия вспышки дуги пропорциональна времени гашения, поэтому более быстрый автоматический выключатель значительно снижает опасность вспышки дуги. Это главное преимущество внутреннего вакуумного выключателя перед более медленными технологиями, такими как воздушные выключатели.

Внутренний вакуумный выключатель также обеспечивает превосходную надежность благодаря своей простой и прочной конструкции. Рабочий механизм обычно представляет собой пружинный или магнитный привод с небольшим количеством движущихся частей. Механизм рассчитан на длительный срок службы, отличается высокой надежностью и минимальным обслуживанием. Использование технологии вакуумных прерывателей устраняет необходимость в сложных дугогасительных камерах или системах гашения дуги, упрощая конструкцию и уменьшая количество потенциальных точек отказа. Эта надежность является основной причиной, по которой коммунальные предприятия и промышленные предприятия выбирают внутренние вакуумные выключатели для своих критически важных применений. В компании Wenzhou Shuyi Import and Export Co., Ltd. мы разрабатываем наши внутренние вакуумные выключатели, уделяя особое внимание безопасности и надежности, гарантируя, что наши клиенты могут рассчитывать на свое распределительное устройство в плане бесперебойного электропитания.

Кроме того, внутренний вакуумный выключатель по своей сути безопасен для персонала. В отличие от масляных выключателей, которые могут представлять опасность возгорания, или элегазовых выключателей, которые при разложении газа могут выделять токсичные побочные продукты, вакуумный выключатель не содержит опасных материалов. Герметичная вакуумная камера исключает риск возникновения дуговой вспышки или взрыва. Внутренний вакуумный выключатель также оснащен комплексными системами блокировки, которые предотвращают случайное срабатывание, что еще больше повышает безопасность персонала.

5. Каковы преимущества затрат на техническое обслуживание и жизненный цикл?

Стоимость жизненного цикла автоматического выключателя является решающим фактором для планирования проекта и распределения бюджета. Хотя первоначальная цена покупки является важным фактором, общая стоимость владения (TCO) на протяжении всего срока службы оборудования часто является более значимым фактором. Внутренний вакуумный выключатель обеспечивает значительные преимущества по стоимости жизненного цикла по сравнению с другими типами автоматических выключателей, в первую очередь благодаря минимальным требованиям к техническому обслуживанию и длительному сроку службы.

Требования к техническому обслуживанию внутреннего вакуумного выключателя минимальны. Вакуумный прерыватель представляет собой герметичный блок без движущихся частей, требующих смазки или регулировки. Контакты герметично закрыты вакуумной оболочкой и не подвергаются воздействию атмосферы, поэтому не подвергаются коррозии и окислению. Рабочий механизм рассчитан на длительный срок службы с минимальным износом. На практике для внутреннего вакуумного выключателя может потребоваться только периодическая смазка приводного механизма и визуальный осмотр механических компонентов. В этом отличие от масляных выключателей, которые требуют регулярного тестирования, фильтрации и замены масла, или элегазовых выключателей, которые требуют обработки газа и обнаружения утечек.

Длительный срок службы внутреннего вакуумного выключателя является еще одним важным преимуществом с точки зрения затрат. Вакуумный прерыватель может прослужить от 20 000 до 30 000 операций, что намного превышает срок службы других технологий. Такой увеличенный срок службы означает, что внутренний вакуумный выключатель может никогда не нуждаться в замене в течение всего срока службы установки. Таким образом, инвестиции в высококачественный вакуумный автоматический выключатель для установки внутри помещений амортизируются в течение более длительного периода, что снижает годовую стоимость владения. В таблице ниже показано сравнение стоимости жизненного цикла внутреннего вакуумного выключателя и элегазового выключателя за 25-летний период.

6. Как правильно выбрать вакуумный выключатель для внутреннего применения для вашего применения?

Выбор подходящего внутреннего вакуумного выключателя — это систематический процесс, который включает в себя оценку технических требований применения, условий окружающей среды и планов будущего расширения. Процесс отбора должен руководствоваться следующей структурой. Первым шагом является определение номинального напряжения и тока системы. Внутренний вакуумный выключатель должен быть рассчитан на максимальное напряжение системы, которое обычно составляет 12 кВ, 24 кВ или 40,5 кВ. Номинальный ток должен быть достаточным для выдерживания максимальной длительной нагрузки с запасом на будущее увеличение.

Вторым шагом является определение уровня тока повреждения. Внутренний вакуумный выключатель должен иметь отключающую способность при коротком замыкании, превышающую максимально возможный ток повреждения в точке установки. Это требует исследования короткого замыкания системы, в ходе которого рассчитываются симметричные и асимметричные токи повреждения. Отключающая способность автоматического выключателя должна быть выше расчетного тока повреждения с соответствующим запасом прочности. Третий шаг – рассмотреть операционную среду. Внутренний вакуумный выключатель предназначен для использования внутри помещений, однако особые условия окружающей среды, такие как температура окружающей среды, влажность и высота над уровнем моря, могут повлиять на его работу. Автоматический выключатель должен быть указан с соответствующими коэффициентами снижения мощности для условий высокой температуры, большой высоты или других особых условий.

Четвертый шаг – оценка необходимых функций защиты. Внутренний вакуумный выключатель обычно является частью распределительного устройства, которое включает в себя реле защиты, трансформаторы тока и трансформаторы напряжения. Выбор автоматического выключателя должен быть согласован с этими системами защиты, чтобы обеспечить правильное обнаружение и устранение неисправностей. Наконец, следует уделить внимание репутации производителя, сертификации качества и послепродажной поддержке. В таблице ниже представлена ​​схема выбора внутреннего вакуумного выключателя на основе общих требований применения.

7. Часто задаваемые вопросы (FAQ)

Вопрос 1. Каков типичный срок службы внутреннего вакуумного выключателя?

Ответ: Типичный срок службы высококачественного внутреннего вакуумного выключателя составляет от 20 до 30 лет и более. Сам вакуумный выключатель рассчитан на срок службы от 20 000 до 30 000 операций, что намного превышает типичные эксплуатационные требования к распределительным устройствам среднего напряжения. Приводной механизм также рассчитан на высокую надежность и рассчитан на срок службы от 10 000 до 20 000 операций. При правильном обслуживании внутренний вакуумный выключатель может прослужить дольше самой подстанции.

Вопрос 2: Чем внутренний вакуумный выключатель отличается от элегазового выключателя с точки зрения воздействия на окружающую среду?

Ответ: Внутренний вакуумный выключатель оказывает значительно меньшее воздействие на окружающую среду, чем элегазовый выключатель. SF6 — мощный парниковый газ, потенциал глобального потепления которого более чем в 23 000 раз превышает потенциал CO2. В отличие от этого, во внутреннем вакуумном выключателе используется герметичный вакуумный прерыватель, не выделяющий парниковых газов. В результате многие коммунальные предприятия и отрасли промышленности переходят на внутренние вакуумные выключатели в рамках своих инициатив по устойчивому развитию.

Вопрос 3: Можно ли использовать внутренний вакуумный выключатель для переключения батареи конденсаторов?

Ответ: Да, внутренний вакуумный выключатель можно использовать для переключения батарей конденсаторов, но они должны быть специально разработаны для этой цели. Для переключения конденсаторной батареи требуются автоматические выключатели с высокой износостойкостью и способностью выдерживать пусковые токи. Наш завод в Вэньчжоу Shuyi Import and Export Co., Ltd. предлагает внутренние вакуумные выключатели со специальными номиналами переключения конденсаторов.

Вопрос 4. В чем разница между стационарным и выдвижным внутренним вакуумным выключателем?

Ответ: Стационарный внутренний вакуумный выключатель постоянно установлен на панели распределительного устройства. Выкатной внутренний вакуумный выключатель установлен на тележке, которую можно выкатывать из панели для обслуживания или замены. Выкатные автоматические выключатели обеспечивают большую гибкость и простоту обслуживания, но они также более дороги. Выбор зависит от конкретных требований приложения.

Вопрос 5. Каковы типичные требования к техническому обслуживанию внутреннего вакуумного выключателя?

Ответ: Требования к техническому обслуживанию внутреннего вакуумного выключателя минимальны. Основными задачами являются: периодический визуальный осмотр выключателя и его механических компонентов, смазка приводного механизма согласно графику производителя, а также периодическая проверка целостности вакуумного выключателя с помощью вакуумметра. Автоматический выключатель не требует регулярной калибровки или регулировки контактов, поскольку вакуумный выключатель герметизирован на весь срок службы.

8. Заключение

Внутренний вакуумный выключатель зарекомендовал себя как предпочтительный выбор для систем среднего напряжения, обеспечивая убедительное сочетание производительности, надежности и безопасности. Его превосходные возможности прерывания, компактный размер и минимальные требования к техническому обслуживанию делают его идеальным решением для широкого спектра применений внутри помещений. Технология вакуумного прерывателя обеспечивает быстрое и чистое прерывание, а герметичная конструкция обеспечивает долгосрочную надежность и экологическую безопасность. По сравнению с другими технологиями внутренний вакуумный выключатель предлагает значительные преимущества с точки зрения общей стоимости владения, безопасности и соответствия нормативным требованиям.

Для инженеров, проектировщиков систем и руководителей проектов выбор правильного внутреннего вакуумного выключателя является критически важным решением, которое влияет на производительность и надежность всей электрической системы. Принимая во внимание технические характеристики, требования к применению и стоимость жизненного цикла, можно выбрать внутренний вакуумный выключатель, который будет обеспечивать надежную работу в течение десятилетий.

Компания Wenzhou Shuyi Import and Export Co., Ltd. стремится предоставлять высококачественные внутренние вакуумные выключатели, соответствующие самым строгим отраслевым стандартам. Наша продукция разработана с упором на надежность, безопасность и инновации. Мы приглашаем вас связаться с нашей командой, чтобы обсудить ваши конкретные требования и узнать, как наш внутренний вакуумный выключатель может повысить производительность и надежность вашей системы среднего напряжения.

Свяжитесь с компанией Wenzhou Shuyi Import and Export Co., Ltd. сегоднячтобы узнать больше о наших решениях для внутренних вакуумных выключателей и о том, какую пользу они могут принести для вашего применения.
