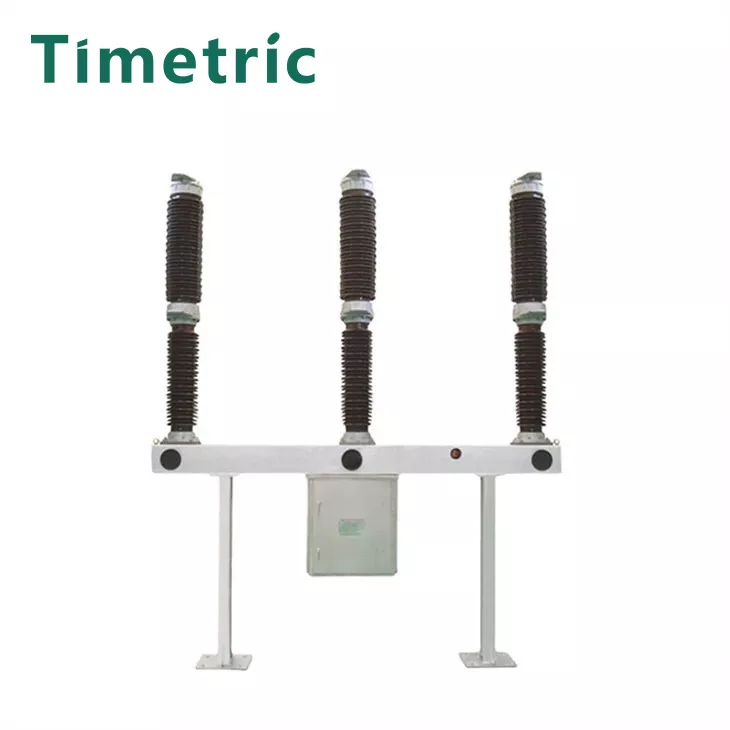

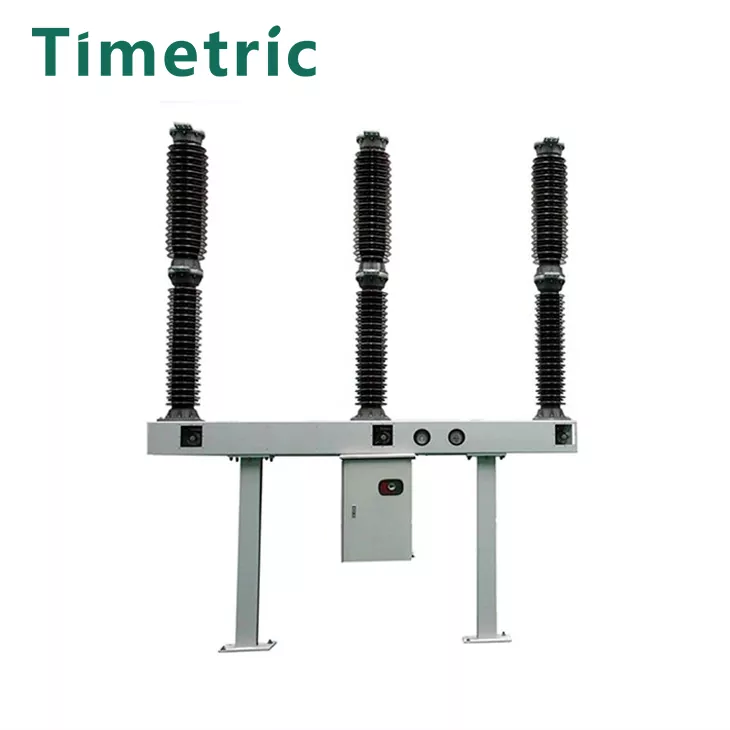

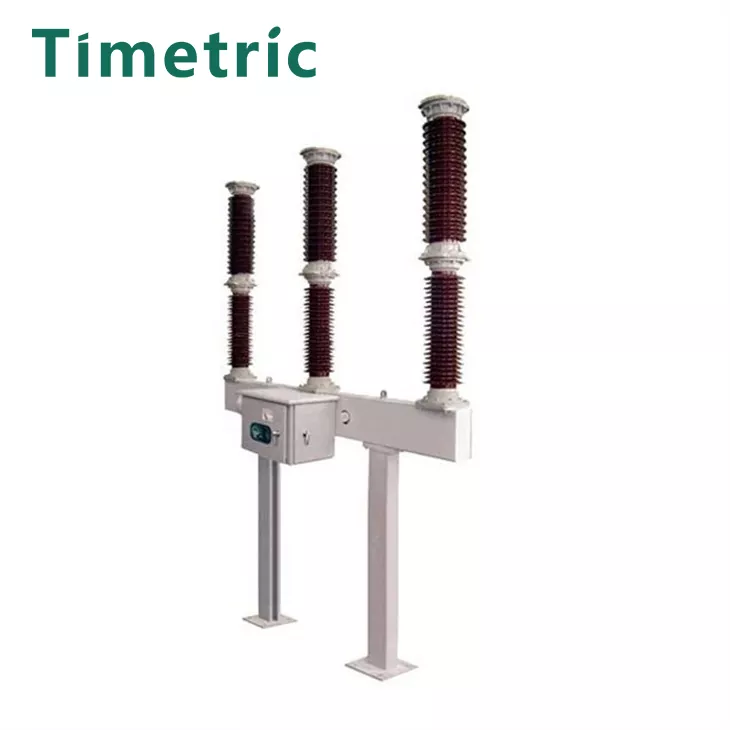

Автоматический выключатель SF6 на 132 кВ

Преимущества наружного высоковольтного газового выключателя LW9-72,5 Sf6 заключаются в следующем:

● Сильная разрушающая способность

Элегазовый выключатель на 132 кВ эффективно гасит дугу с помощью элегазового газа. Высокая скорость горения дуги и короткое время горения позволяют выдерживать большие токи отключения, обеспечивая безопасность цепей среднего и высокого напряжения. Риск повторного возгорания после отключения емкостного или индуктивного тока отсутствует.

● Длительный электрический срок службы

Этот автоматический выключатель имеет длительный срок службы и увеличенные циклы технического обслуживания. Он способен выполнять частые операции в течение короткого периода времени, демонстрируя превосходную безопасность и долговечность. Он может непрерывно открываться 19 раз при полной мощности 50 кА и общей отключающей способности по току до 4200 кА.

● Высокий уровень изоляции

Используя газ SF6 в качестве изолирующей среды, автоматический выключатель обеспечивает очень высокий уровень изоляции. При давлении 0,3 МПа он легко выдерживает различные испытания на изоляцию, обеспечивая существенный запас прочности.

● Хорошая производительность уплотнения

Элегазовый выключатель на 132 кВ имеет простую и хорошо герметичную конструкцию. Его камера прерывателя, сопротивление и опора образуют независимые газовые отсеки с низким содержанием влаги в газе SF6. Такая конструкция обеспечивает удобную установку и обслуживание без необходимости открывать внутренние компоненты, обеспечивая надежную герметизацию.

Описание модели

Рабочая среда:

Условия установки и эксплуатации: ·

Варианты монтажа:

● Боковой монтаж

● Среднее расположение

Диапазон температур окружающей среды:

● Верхний предел: +40°C.

● Нижний предел: -30°C.

Высота:

● Максимум: ≤2000 м.

● (Для высоты более 2000 м номинальный уровень изоляции должен быть соответственно увеличен)

Сопротивление ветра:

● Максимальное давление ветра: 700 Па (эквивалентно скорости ветра 34 м/с).

Сейсмическая стойкость:

● Интенсивность землетрясения: до 8 градусов.

Уровень загрязнения:

● Класс I

Максимальная дневная разница температур:

● Не более 25°C.

Основные технические параметры

Конструкция и монтажные размеры

Возможные причины неисправности электрической цепи

● Индикаторы не горят перед закрытием операции

Если красный и зеленый индикаторы не горят, это указывает на отключение цепи управления или отсутствие управляющего напряжения (например, перегорание предохранителя). Проверьте следующее:

• Управляющий источник питания

• Нормальное рабочее напряжение

• Состояние предохранителя

• Функция реле защиты от прыжков

• Состояние вспомогательных контактов выключателя.

• Убедитесь, что давление воздуха не приводит к расцеплению защелки.

● Красный свет выключен после закрытия

Если красный свет не горит, зеленый свет мигает и звучит звуковой сигнал аварии, это означает, что рукоятка управления и положение автоматического выключателя не совпадают — автоматический выключатель не включен. Общие проблемы включают в себя:

• Перегорел предохранитель замыкающей цепи.

• Плохой контакт в замыкающей цепи.

• Неисправность замыкающего контактора.

• Неисправность включающей катушки.

● Зеленый свет выключен, красный свет горит с мигающими индикаторами

Если автоматический выключатель замыкается, но затем автоматически срабатывает (мигает красный свет) и звучит звуковой сигнал аварии, это указывает на неисправность. Возможные причины включают в себя:

• Неисправная линия, вызывающая защитное отключение.

• Механическая неисправность, мешающая автоматическому выключателю оставаться включенным.

● Зеленый свет выключен, красный свет выключен, но измеритель тока показывает закрыто

Если зеленый индикатор не горит, красный свет также не горит, но измеритель тока показывает, что автоматический выключатель включен, потенциальные проблемы могут быть следующими:

• Плохой контакт в контактах вспомогательного или управляющего переключателя.

• Отключение катушки отключения, препятствующее работе.

• Перегорел предохранитель цепи управления.

• Перегорела контрольная лампочка.

● Заземление источника питания постоянного тока

Источник питания постоянного тока элегазового выключателя на 132 кВ должен быть заземлен в двух точках. Чрезмерная влага в элегазе может привести к нарушению изоляции, ухудшению гашения дуги и образованию токсичных веществ. Повышенный уровень влажности может привести к:

• Конденсат на изоляционных поверхностях, снижающий эффективность изоляции.

• Перекрытие в тяжелых случаях

• Реакции гидролиза под дугой, приводящие к образованию опасных побочных продуктов, таких как триоксид вольфрама и фторид меди.

• Коррозионное воздействие на твердые органические материалы и металлы, сокращающее срок службы оборудования.

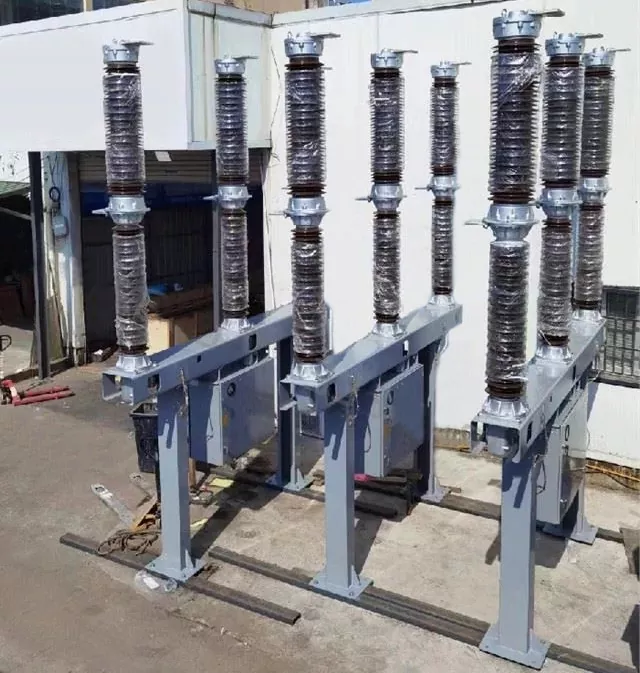

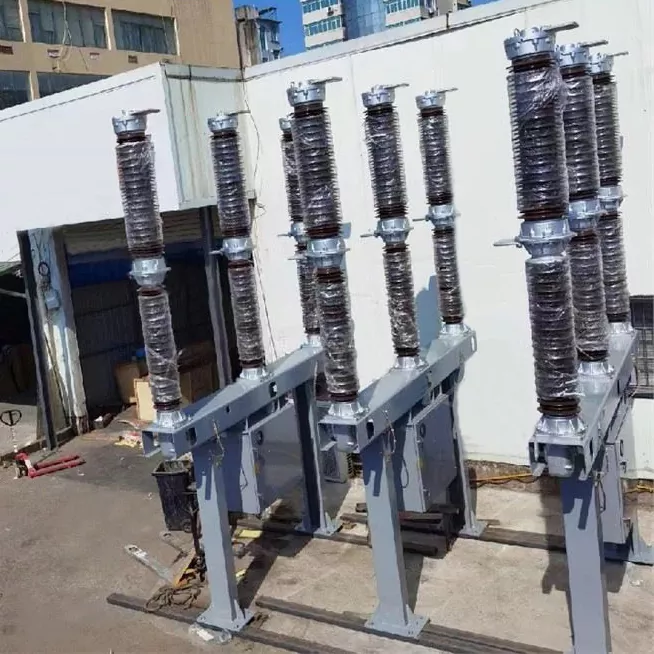

Реальный снимок продукта

Часто задаваемые вопросы

В1: вы фабрика или торговая компания?

A1: мы фабрика.

В2: можем ли мы использовать наш логотип на вашей продукции?

A2: Да, если у вас хороший объем заказа, мы определенно можем сделать OEM.

В3: принимаете ли вы настройку продукта?

A3: Да, есть! Пожалуйста, предоставьте конкретные чертежи или параметры, и мы предоставим вам ценовое предложение после оценки.
