ZCW10-40.5L Комбинированный электроприбор открытого типа с элегазом

ZCW10-40.5L Комбинированный электроприбор открытого типа с элегазом для распределения  Введение

Обзор

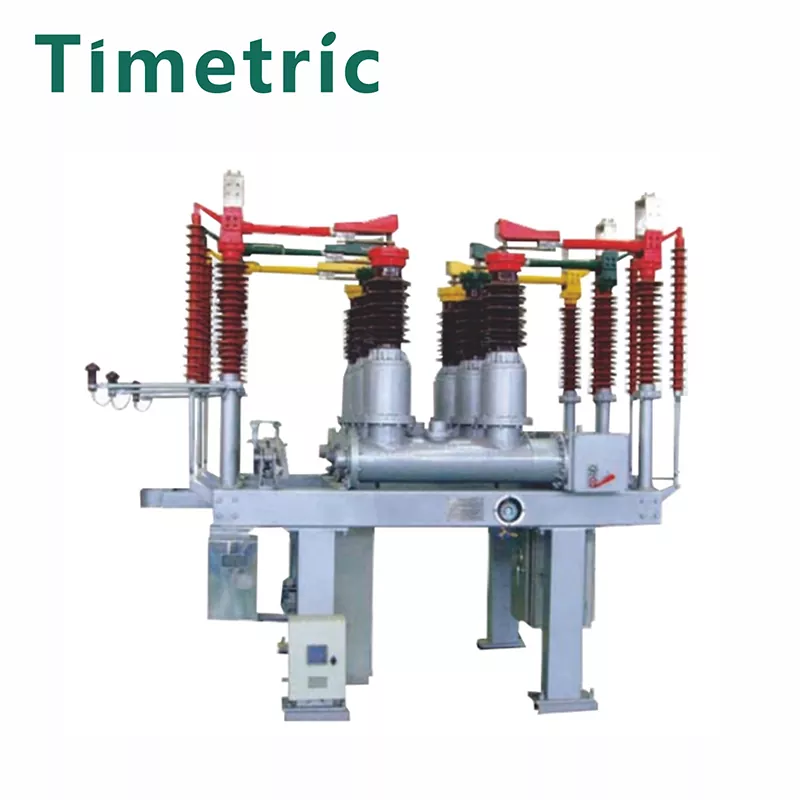

Комбинированное электрооборудование открытого типа ZCW10-40.5L представляет собой полный комплект комбинированного электрооборудования, в котором в качестве внешней изоляции используется воздух, а в качестве дугогасящей среды используется элегаз. Он используется для управления и защиты системы передачи и распределения электроэнергии напряжением 72,5 кВ трехфазного переменного тока,

Его также можно использовать для подключения автоматических выключателей и коммутационных батарей конденсаторов, и он подходит для городских подстанций, подстанций предприятий и подстанций в горах, где земля ограничена.

Конструктивные особенности

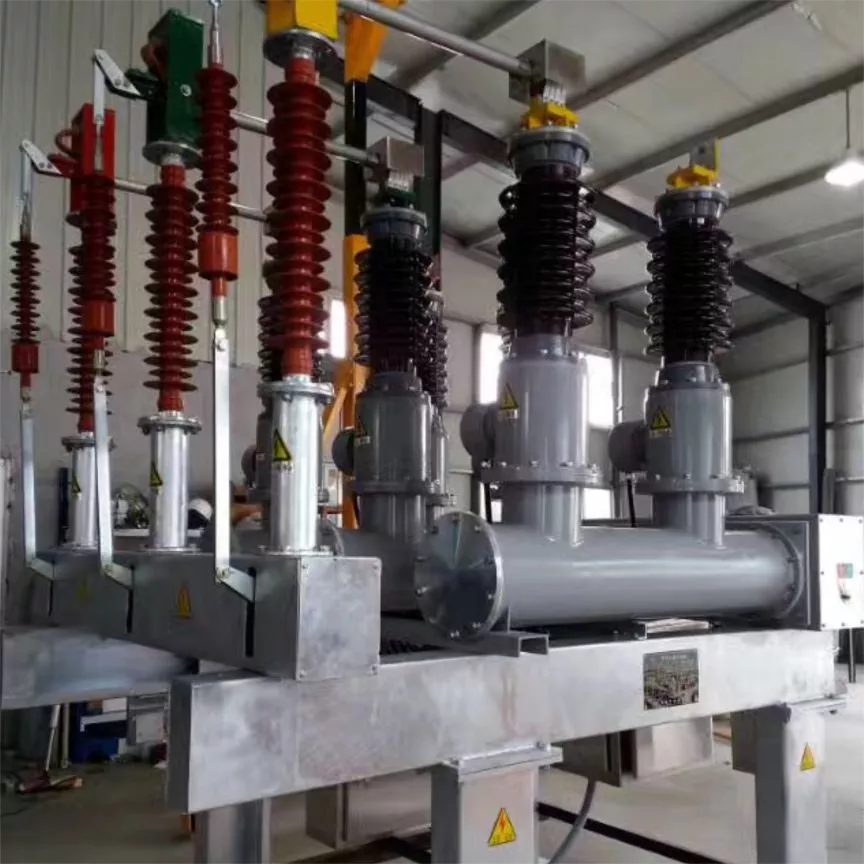

Автоматический выключатель представляет собой небольшую напольную резервуарную конструкцию, оснащенную пружинным приводным механизмом CT35, механизм и основной корпус установлены за одно целое, установка проста, отладка удобна, действие надежно и надежно. подходит для частых операций. Срок службы механизма.

Более 10000 раз.

Главная особенность

Функциональные блоки собираются в стандартные интервалы и подключаются на месте.

2. Гибкая планировка, удобная транспортировка и разборка, легко расширяется.

3. Компактная конструкция, небольшая занимаемая площадь, низкая общая стоимость проекта.

4. Самонесущая шина имеет единообразную форму и проста в установке.

5. Высокая надежность, практически не требует обслуживания, может работать без присмотра.

ZCW10-40.5L Тип открытого комбинированного электроприбора SF6 с функцией и применением

С точки зрения окружающих условий этот автоматический выключатель соответствует положениям, подробно описанным в GB/T11022-1999, стандарте, регулирующем высоковольтное распределительное и управляющее оборудование. Эти условия включают в себя:

а. Рабочая температура: от -40°C до +40°C.

б. Высота: Остается ниже 3000 м.

в. Скорость ветра: ниже 34 м/с (после переключателя высокого напряжения в Тяньмине)

д. Ежедневные изменения температуры: Ограничено до 25°C.

е. Интенсивность солнечного света: максимум при 0,1 Вт/см2.

ф. Среднемесячная влажность: Не превышает 90%

г. Сейсмические силы: горизонтальное ускорение ≤ 0,2g, вертикальное ускорение ≤ 0,1g.

час Максимальная толщина льда: До 10 мм.

я. Уровень загрязнения воздуха: Не превышает IV степени по GB5582.

Дж. Условия установки: На открытом воздухе.
