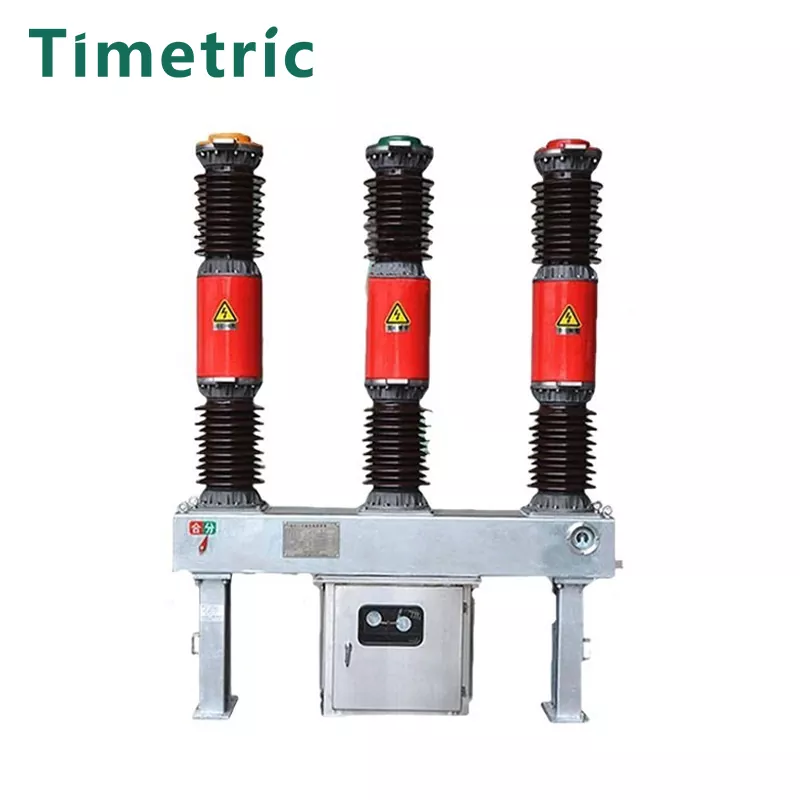

40,5 кВ 33 кВ 36KV Схема SF6

Пункт: 40,5 кВ 33 кВ 36 кВ.

Выключатель цепи SF6 40,5 кВ, 33 кВ и 36 кВ предназначен для трехфазных систем AC 50 Гц, 35 кВ. Он служит устройством управления и защиты, а также может использоваться в качестве автоматического выключателя или для переключения банков конденсаторов.

Характеристики газа SF6:

Плотность: газ SF6 в 5,135 раза тяжелее воздуха.

Точка кипения: -60 ° C при атмосферном давлении.

Химическая стабильность: ниже 150 ° C, SF6 остается химически инертным и не реагирует с металлами, пластмассами или другими материалами в автоматическом выключателе.

Разложение дуги: когда разлагается под высокой температурой дуги, SF6 быстро переосмысливается после вымирания дуги, без содержания углерода и отсутствия риска окисления из-за контакта с воздухом.

Диэлектрическая прочность:

При 1 атмеле SF6 в 2-3 раза больше диэлектрической прочности воздуха.

При 3 атмеле его диэлектрическая прочность может соответствовать или превышать прочность традиционных изоляционных масел.

Прерывание производительности: SF6 обладает исключительной пропускной способностью, в 100 раз больше, чем воздух в базовой открытой камере. Поскольку ток дуги приближается к нулю, высокотемпературное ядро ​​в колонке дуги, которое зарегистрировано непроводящим слоем, нажимает диэлектрическую прочность зазора дуги, быстро восстанавливается после того, как ток проходит ноль.

Описание модели

Основные технические параметры

Структура и монтажные размеры

Рабочая среда:

Пункт: 40,5 кВ 33 кВ 36 кВ.

Условия установки и эксплуатации

Метод установки: наборный, средний

Температура окружающего воздуха:

Высокий: + 40 ° 100

Низкий: -30 ° 100

Высота: ≤2000 м (для высот выше 2000 м, соответственно увеличить уровень изоляции).

Давление ветра: ≤700 PA (эквивалентная скорости ветра 34 м/с)

Сейсмическая интенсивность: до 8 градусов

Уровень загрязнения: класс I

Максимальное ежедневное изменение температуры: ≤25 ° C

Возможные причины сбоя электрической цепи

Пункт: 40,5 кВ 33 кВ 36 кВ.

Недостаточная изоляция: ухудшение или загрязнение изоляционного материала может привести к разбивкам.

Влажный вход: вход влаги в газовую камеру SF6 может уменьшить диэлектрическую прочность и привести к разломам.

Утечка газа: утечка газа SF6 может уменьшить изоляцию и возможности прерывания.

Механические сбои: изношенные или поврежденные движущиеся части, такие как механизмы в цепи, могут нарушать работу.

Контактная эрозия: частое переключение может вызвать эрозию точек контакта, снижая эффективность выключателя цепи.

Перегрузка: чрезмерный поток тока за пределы номинальной емкости может привести к перегреву и повреждению.

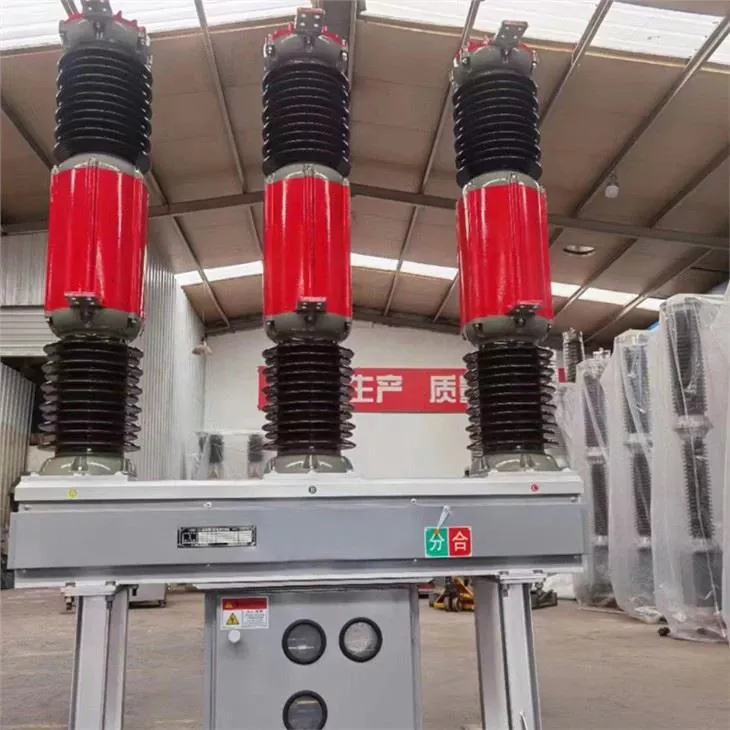

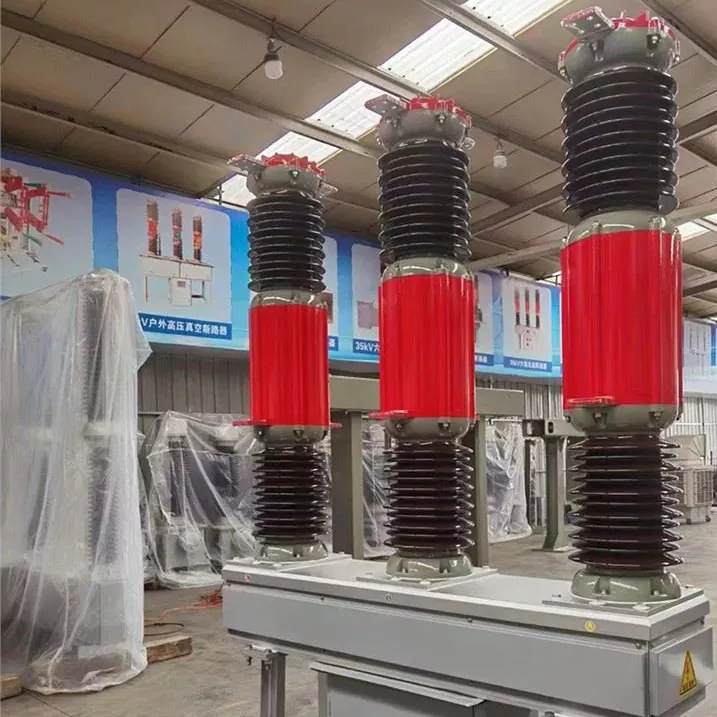

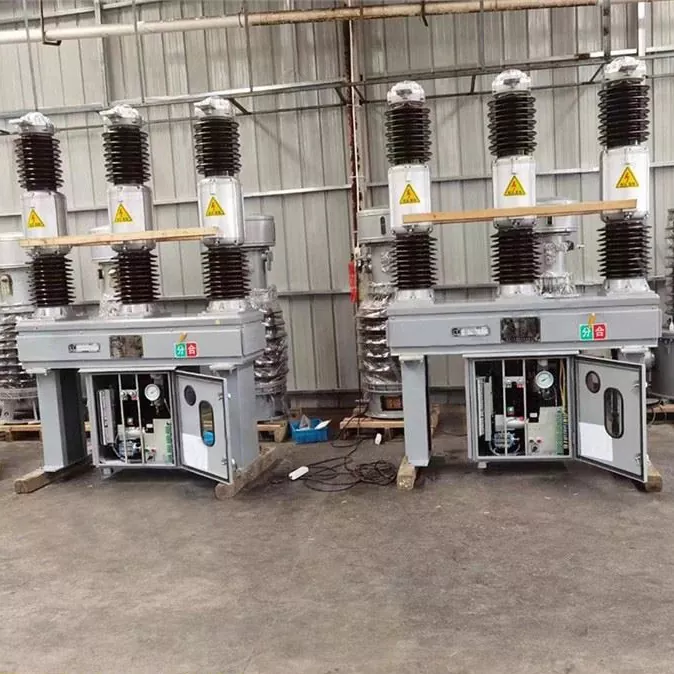

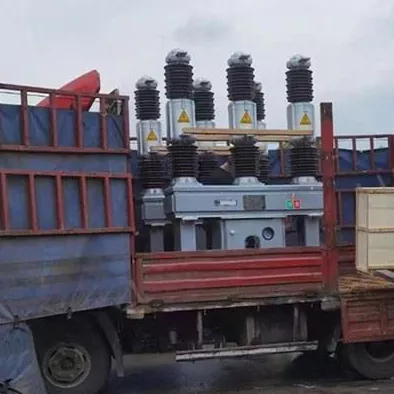

Продукт реальный выстрел

Часто задаваемые вопросы

Q1: Какова основная функция выключателя схемы SF6?
A1: он используется для управления и защиты систем передачи и распределения питания, а также может использоваться в качестве автоматического выключателя или для переключения банков конденсаторов.

Q2: Какой газ используется в автоматическом выключателе и почему?
A2: газ SF6 используется для его превосходных дуговых и изоляционных свойств. Он имеет высокую диэлектрическую прочность и не реагирует с другими материалами, обычно используемыми в автоматических выключателях.

Q3: Как SF6 сравнивается с воздухом с точки зрения изоляции?
A3: SF6 имеет диэлектрическую прочность в 2-3 раза выше воздуха при 1 атм и может превышать изоляционное масло при более высоких давлениях.

Q4: Каковы условия окружающей среды для правильной работы?
A4: температура окружающей среды должна составлять от +40 ° C и -30 ° C, высота должна быть ≤2000 м (более высокая высота требует увеличения изоляции), давление ветра не должно превышать 700pa, а уровень загрязнения должен быть класс I.
