Пункт: 66 кВ 69 кВ SF6 выключатель цепи

Эффективная дуговая газа с газом SF6:

Газ SF6 служит прерывающим средством, предлагая отличные дуговые свойства.

Газ также обеспечивает превосходную электрическую изоляцию и сжимается во время операции для эффективного погашения дуг, что делает его идеальным переключателем для конденсаторов и реакторных групп.

Превосходная прерывание:

Способный надежно разорвать различные аномальные короткие замыкания, такие как разломы обратной фазы, одновременное заземление на обоих полюсах, разломы вблизи зоны и разломы в конце выключателя.

Низкий эксплуатационный шум:

Запечатанная конструкция изолирует выключатель от атмосферных условий, устраняя шум газа во время эксплуатации.

Компактная и простая структура:

Особенности дуговой камеры с одним перерывом без дополнительных систем клапанов, что приводит к компактному и простому дизайну.

Требования к минимальному обслуживанию:

Контакты по прерыванию, размещенные в газе SF6, испытывают минимальный износ во время эксплуатации, что приводит к снижению рабочей нагрузки на техническое обслуживание и расширенным циклам технического обслуживания.

Безопасная и надежная операция:

GAS SF6 нетоксичен и не скончался. Превосходное герметизацию камеры прерывания обеспечивает безопасное и надежное долгосрочное использование.

Описание модели

Основные технические параметры

Структура и монтажные размеры

Рабочая среда:

Пункт: 66 кВ 69 кВ SF6 выключатель цепи

Метод установки:

 Установлен сбоку или в среднем монтировании.

Температура окружающей среды:

Высокий: + 40 ° 100

Низкий: -30 ° 100

Высота:

≤2000 м (при установке на более высоких высотах, номинальный уровень изоляции должен быть скорректирован соответствующим образом).

Давление ветра:

≤700pa (эквивалент скорости ветра 34 м/с).

Сейсмическое сопротивление:

Разработан, чтобы противостоять интенсивности землетрясения до 8 градусов.

Уровень загрязнения:

Класс я

Максимальное ежедневное изменение температуры:

Не превышает 25 ° C.

Возможные причины сбоя электрической цепи

Пункт: 66 кВ 69 кВ SF6 выключатель цепи

● Проблемы с цепи управления

● Отключенная цепь управления или отсутствие мощности управления (например, взорвание предохранителя, неисправный источник питания или поврежденные компоненты управления).

● Неправильные или плохие соединения в цепи вспомогательной или отпуски.

● Нарушения давления

● Недостаточное давление газа SF6, приводящее к неадекватной изоляции или производительности, выводящей дугу.

● Высокое содержание влаги в газе SF6, что приводит к деградации изоляции и потенциальным коротким замыканиям.

Механические сбои

Забитый операционный механизм из -за отсутствия смазки, износа или механических обструкций.

Неправильное выравнивание или неисправность контактов прерывателя.

Условия перегрузки или неисправности

Постоянные перегрузки или условия короткого замыкания в сети, запускающих автоматические отключения.

Тушен выключатель из -за ошибочных условий нагрузки или разломов системы.

Экологические влияния

Высокое загрязнение или коррозионная среда, вызывающая контактную эрозию или ослабление изоляции.

Экстремальные изменения температуры, влияющие на механические и изоляционные свойства.

Неправильная операция

Ошибки ручной работы, такие как неправильные последовательности переключения или недостаточный сброс после тренировки.

Случайное закрытие автоматического выключателя в условиях неисправности.

Старение или ношение

Постепенное деградация компонентов, таких как пружины, подшипники или точки контакта, с течением времени.

Устаревшие или несовместимые компоненты, ведущие к неэффективности эксплуатации.

Электрические сбои компонентов

Неисправные реле, датчики или давления, нарушающие контроль и мониторинг выключателя.

Сгоревшие или поврежденные эксплуатационные катушки из -за чрезмерного напряжения или длительной активации.

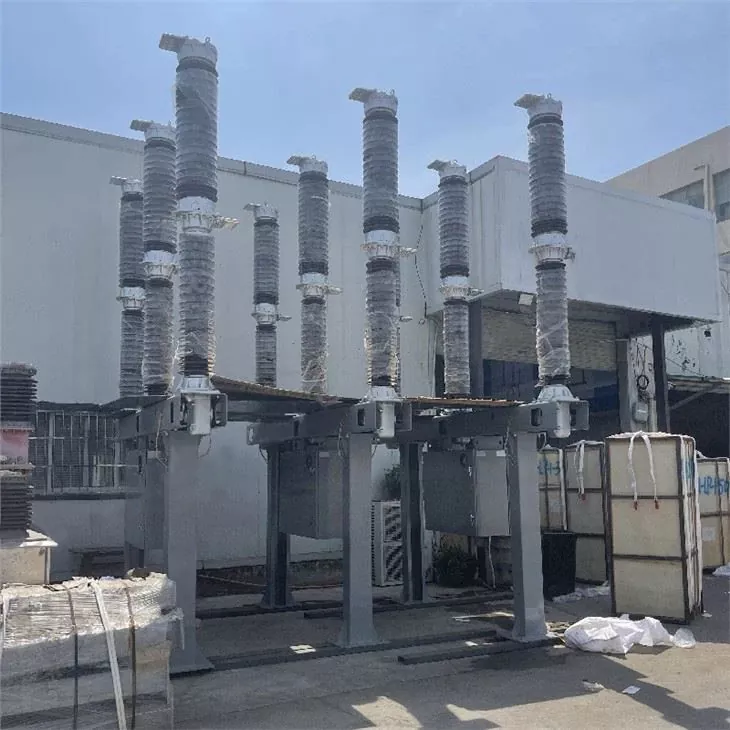

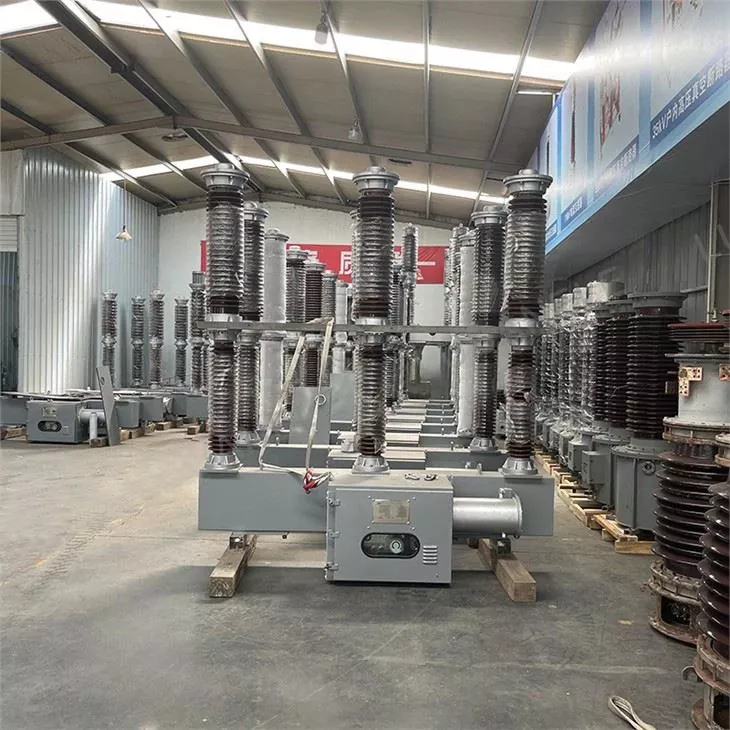

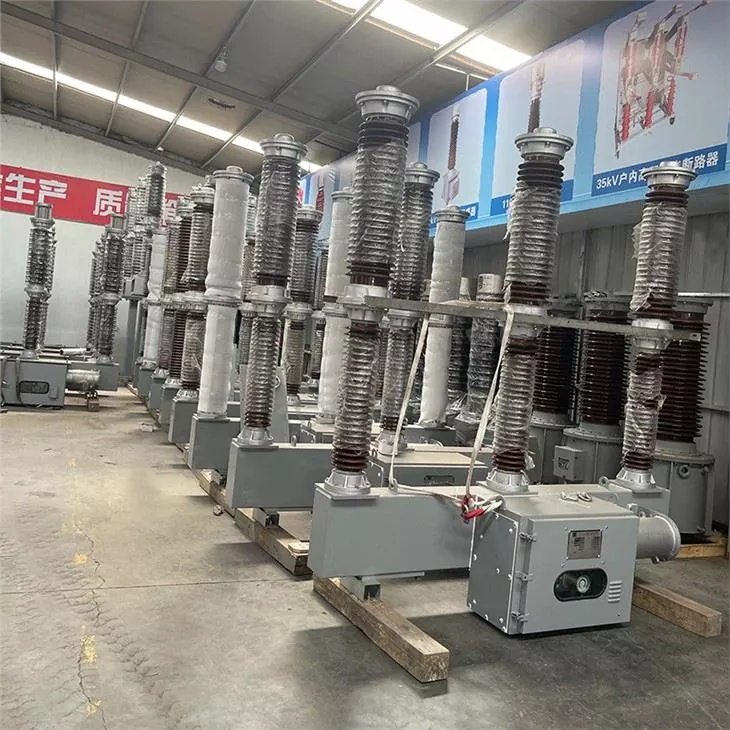

Продукт реальный выстрел

Часто задаваемые вопросы

Пункт: 66 кВ 69 кВ SF6 выключатель цепи

Q1: Какое номинальное напряжение выключателя цепи SF6 66 кВ?

A1: номинальное напряжение выключателя цепи SF6 66 кВ составляет 66 кВ, подходящее для высоковольтных энергосистем.

Q2: Какой газ используется в автоматическом выключателе и почему?

A2: GAS SF6 (гексафторид серы) используется, потому что он обладает отличными дуговыми и изолирующими свойствами. Это обеспечивает эффективную производительность и надежность в высоковольтных приложениях.

Q3: Может ли выключатель работать в экстремальных условиях окружающей среды?

A3: Да, выключатель предназначен для работы в суровых условиях с температурами от -30 ° C до +40 ° C, высоты до 2000 м и сейсмической интенсивностью до 8 градусов. Для высот выше 2000 м требуются специальные корректировки уровня изоляции.

Q4: Как часто выключатель SF6 нуждается в техническом обслуживании?

A4: из -за своей простой структуры и герметичной конструкции, выключатель цепи требует минимального обслуживания. Рекомендуются регулярные проверки давления газа, электрических компонентов и механических деталей.
