Переключатель нагрузки высокого напряжения переменного тока
Timetric Electric является ведущим производителем и поставщиком переключателей нагрузки высокого напряжения переменного тока в Китае. На протяжении многих лет мы занимаемся исследованиями, разработками и производством высоковольтного оборудования. Наша продукция известна во всем мире своим превосходным качеством и конкурентоспособными ценами и стала первым выбором многих клиентов. Мы стремимся к совершенству и обеспечению удовлетворенности клиентов, поэтому пользуемся хорошей репутацией в отрасли.
Отправить запрос
Описание продукта
Обзор продукта

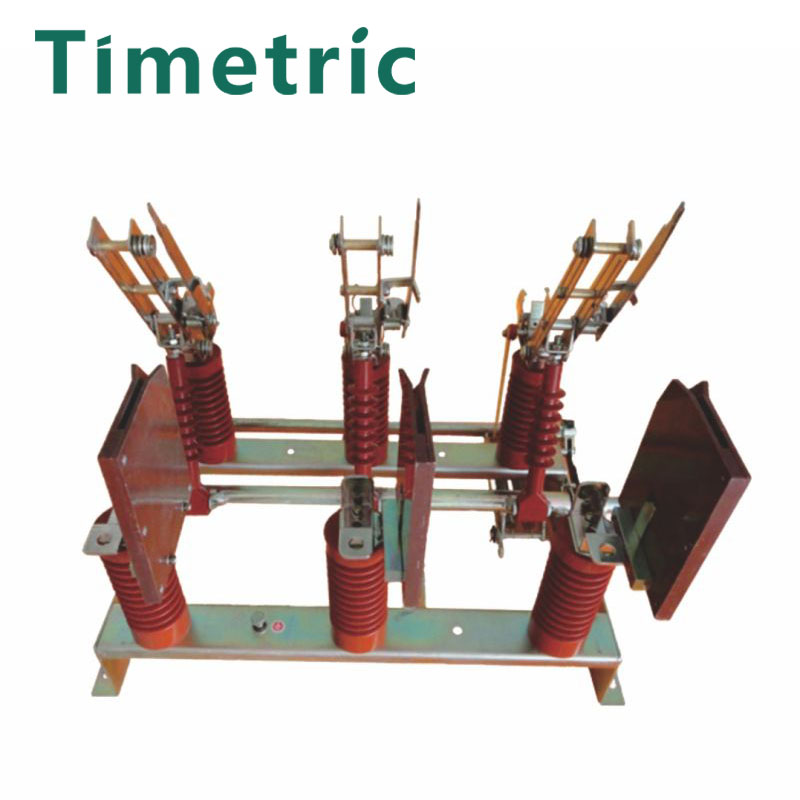

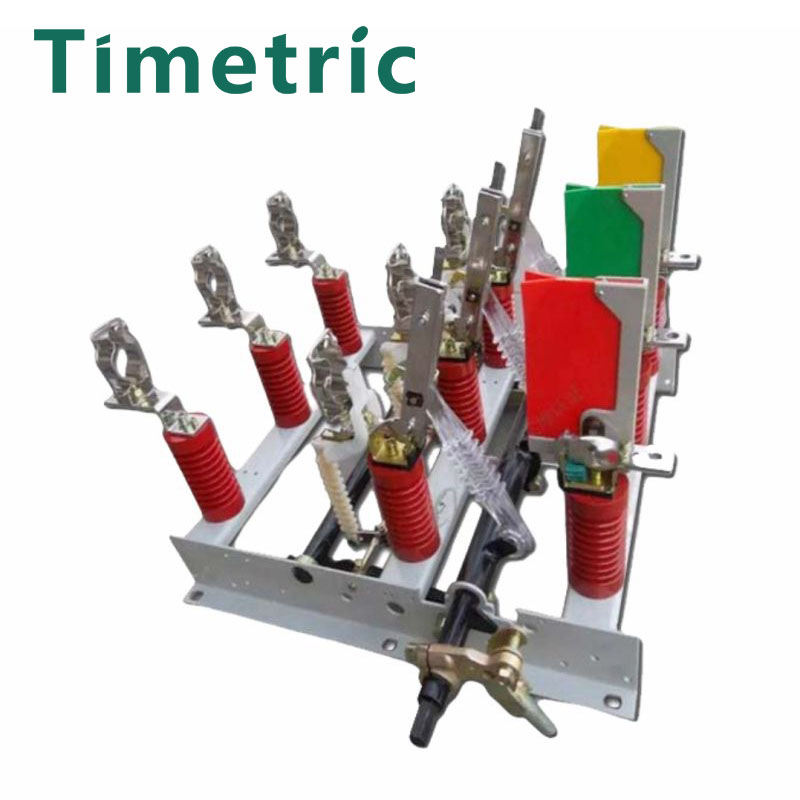

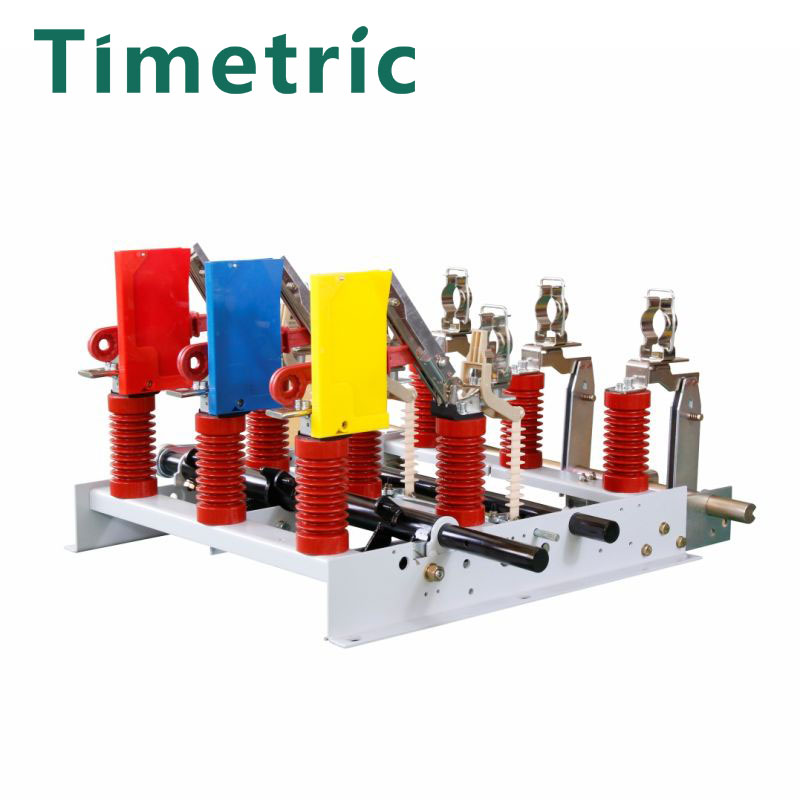

Выключатель нагрузки высокого напряжения типа FN7-12(24)DR (далее - выключатель нагрузки) представляет собой новый тип добычи газа.
Тип внутреннего переключателя нагрузки высокого напряжения, который подходит для трехфазной системы переменного тока частотой 50 Гц и номиналом
напряжение 12 кВ/24 кВ, как ток нагрузки и ток короткого замыкания.
Определение продукта
Условия окружающей среды
1. Высота: ≤1000м.
2. Температура окружающей среды: -25℃~+40℃.
3. Относительная влажность: среднесуточное значение ≤95%, среднемесячное значение ≤90%.
4. Отсутствие частой серьезной вибрации.
В основном технические параметры
| Содержание | Единица | Ценить | |
| ФН7-12 | ФН7-24 | ||
| номинальное напряжение | кВ | 12КВ | 24 КВ |
| номинальная частота | Гц | 50 Гц | |
| номинальный ток | A | 400 630 | 4 006 301 250 |
| номинальный ток отключения активной нагрузки | A | 400 630 | 4 006 301 250 |
| номинальный ток отключения в замкнутом контуре | A | 400 630 | 4 006 301 250 |
| 5% номинальный ток отключения активной нагрузки | A | 20,31,5,62,5 | |
| номинальный ток отключения зарядки кабеля | A | 10 | |
| Выдерживаемое напряжение промышленной частоты 1 мин: фазное, фаза на землю/разрыв |
кВ | 50/60 | |
| Импульсное выдерживаемое напряжение: фаза-фаза, фаза на землю/размыкающий перелом |
кВ | 125/145 | |
| номинальный кратковременно выдерживаемый ток (термическая стабильность) | кА | 162 025 | |
| номинальная длительность короткого замыкания | S | 1 | |
| номинальный пиковый выдерживаемый токk | кА | 405 063 | |
| номинальный ток включения короткого замыканияk | кА | 405 063 | |
| Механическая жизнь | раз | 2000 | |
Номинальные параметры предохранителя
| Модель | Номинальное напряжение, кВ | Номинальный ток А | Номинальный ток расплава А |
| СДЛА*J | 12 | 40 | 6.3,10,16,20,25,31.5,40 |
| СФЛА*J | 12 | 100 | 50 637 180 100 |
| СТЕКЛО*J | 12 | 125 | 125 |
Общий чертеж конструкции и размер установки
1. Дуговой резак
2. Дугоконтакт и камера гашения дуги.
3. Изоляторы
4. База
5. Переместите сенсорный нож.
6. Аккуратно прикоснитесь к ножу.
7. Пружинный механизм накопления энергии (установлен во втулке шпинделя).
8. Главный нож открывает и закрывает кривошип.
9. Предохранитель
Общий чертеж конструкции и размер установки
