Kyn28 бронированный воздушный изолированный распределительные устройства.

Kyn28 Аренкорепесно-изолированные распределительные устройства распределительного устройства в помещении 11 кВ должны соответствовать соответствующим требованиям GB3906-1991 "3-35 кВ стандарта с металлическим делом. Он состоит из двух основных частей: шкафа и выключателя цепи, и имеет такие функции, как входящие и исходящие линии накладных расходов, входящие и исходящие линии кабеля и подключение к шине. Шкаф состоит из оболочки, электрических компонентов (включая изоляционные части), различных механизмов, вторичных терминалов и соединений.
Структура высоковольтного шкафа переключателя, как правило, похожа, в основном разделенная на комнату автоматического выключателя, комнату на автобусе, вторичную управляющую комнату (комнату для приборов) и комнату для подачи. Как правило, между комнатами есть стальные пластины.

Высоковольтный распределительный устройства можно разделить на следующие три типа:

1.1. Съемный тип или тип корзины (указано Y):
Это означает, что основные электрические компоненты в шкафу (например, выключатели цепи) установлены на съемной корзине. Поскольку шкаф для корзины имеет хорошую взаимозаменяемость, он может значительно повысить надежность питания. Обычно используемые типы корзинов включают в себя: изоляционные тележки, измерения тележек, тележки с автоматическими выключателями, тележки PT, конденсаторные тележки и используемые переменные тележки, такие как Kyn28a-12.

1.2. Фиксированный тип (указано G):
Это означает, что все электрические компоненты в шкафу (например, выключатели схемы или переключатели нагрузки и т. Д.) Установлены. Фиксированное распределительное устройство проще и экономичнее, такое как XGN2-10, GG-1A и т. Д.
2. Согласно месту установки, его можно разделить на внутреннее и наружное;

2.1. Для использования в помещении (указано N):
Он может быть установлен только и используется в помещении, например: бронированная воздушная изолированная распределительное устройство в помещении 11 кВ и другие шкафы переключателей;

2.2. Для использования на открытом воздухе (указано W):
Его можно установить и использовать на открытом воздухе, например: XLW и другие шкафы Switch.
3. Согласно структуре шкафа, его можно разделить на четыре категории: металлический шкаф с металлическим бронированным переключателем, металлический шкаф с переключателем, металлический переключатель, металлический шкаф в виде коробки и шкаф с открытым переключателем. [1]
3.1. Металлический шкаф с металлическим бронированным переключением (обозначенный буквой k): основные компоненты (такие как выключатели цепей, трансформаторы, шины и т. Д.) Установки металлических распределительных устройств установлены в заземленных отсеках, разделенных металлическими перегородками. Такие как Kyn28a-12 Высокий шкаф.
3.2. Металлический отдельный шкаф переключаемого переключения (обозначенный буквой J): аналогично бронированным металлическим распределительным устройствам, его основные электрические компоненты также устанавливаются в отдельных отсеках, но он имеет один или несколько неметаллических разделов, которые соответствуют определенным уровням защиты. Такие как высоковольтный распределитель Jyn2-12.
3.3. Металлический распределительный устройства (обозначенная буквой x). Такие как высоковольтный распределитель XGN2-12.
3.4. Открытый распределительный устройства, без требований к уровню защиты, оболочка частично открыта распределительного устройства. Такие как высоковольтный распределитель GG-1A (F).

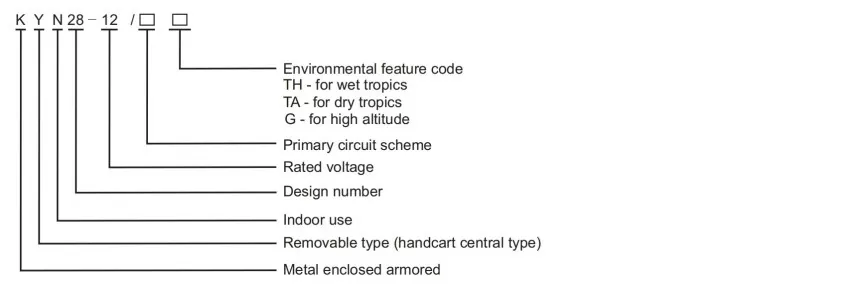

Описание модели

Основные технические параметры

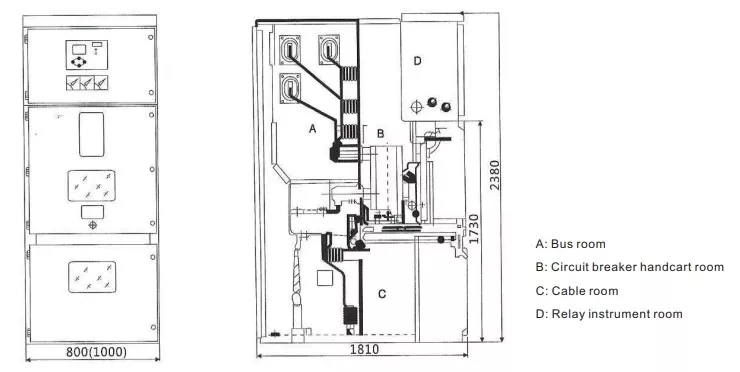

Структура и монтажные размеры

Рабочая среда:

Аренкорепетки на изолированные распределительные устройства в помещении 11 кВ.
Место установки: помещение
Высота: ≤1000 м, пожалуйста, попросите другие требования
Температура окружающей среды: -15 ℃ ~+40C
Максимальная ежедневная разница температуры: ≤25K
Средняя средняя относительная влажность: ≤90%
Среднесуточная относительная влажность: ≤95%
Сопротивление сейсмической интенсивности: 8 градусов

Преимущества и функции распределительного устройства

Аренкорезопасные изолированные распределительные устройства.

1,21 Номинальное напряжение высоковольтного распределительного устройства: 3,6 кВ, 7,2 кВ, 12 кВ

1.2.2 Номинальная частота высоковольтного распределительного устройства: 50 Гц/60 Гц

1.2.3 Повышение температуры. Повышение температуры основной цепи при номинальном токе и номинальной частоте должно соответствовать положениям GB/T 11022-1999 гг.

1) Значение повышения температуры компонентов в шкафу не должно превышать положения соответствующих стандартов компонентов.

2) Повышение температуры доступного корпуса и покрытия не должно превышать 30K.

1.2.4 Номинальный ток с коротким замыканием и ток закрытия:

1) Номинальный ток разрыва короткого замыкания: 20 ~ 50 кА.

2) Номинальный ток закрытия короткого замыкания (пиковое значение) в 2,5 раза превышает соответствующий номинальный ток с коротким замыканием.

1.2.5 Номинальный ток термической стабильности (при 4S): 20 ~ 40KA

1.2.6 Номинальный ток динамической стабильности (пиковое значение) составляет 2,5 раза от номинального тока динамической стабильности.

1.2.7.

1.2.8.

1.2.9 Номинальное напряжение механизма открытия и закрытия и вспомогательной цепи: AC, DC 220V или другие.

Аренкорезопасные изолированные распределительные устройства распределительного устройства в помещении 11 кВ все оборудование для подстанций и изоляционная обработка шкафа соответствует требованиям всех условий труда.

1.1.12. Внешнее изоляционное расстояние от каждого компонента и его вспомогательная изоляция в высоковольтном шкафу переключателя соответствует требованиям штата и бывшего министерства электроэнергии. Антиконденсационные устройства могут быть оснащены по мере необходимости.

1.1.13 Структура высоковольтного шкафа переключения обеспечивает безопасность персонала и облегчает работу, техническое обслуживание, проверку, мониторинг, капитальный ремонт и тестирование.

1.1.14 Подключение каждого компонента и его проводника в высоковольтном шкафу переключения не превысит рабочую температуру, указанную в соответствующих стандартах в течение высокой температуры летом.

1.1.15 Требования к компонентам:

1) Компоненты с одинаковым рейтингом и структурой в том же типе продукта могут быть взаимозаменяемыми.

2) Каждый компонент, установленный в высоковольтном шкафу переключения, соответствует их соответствующим техническим стандартам.

1.2.16 Уровень защиты и внутренние неисправности:

1) Когда воздух используется в качестве изолирующей среды, фазовая фаза и наземная просвета каждого фазового проводника в кабинете соответствует соответствующим национальным стандартам.

2) Чтобы люди не приближались к высоковольтным живым частям высоковольтного распределительного устройства и касались движущихся деталей, уровень защиты: ip4x, который может предотвратить такие объекты, как металлические провода с диаметром ≥1,0 ​​мм или узкие полоски с толщиной ≥1,0 ​​мм.

3) Для внутренних неисправностей выполняются следующие требования:

Высоковольные распределительные устройства с инцевым металлом могут предотвратить повреждения дуги работникам, вызванные собственными дефектами, аномалиями или неправильным переходом. Предполагаются меры для предотвращения внутренних разломов, связанных с человеком, и устанавливаются блокирующие устройства для предотвращения неправильного вычета. Каналы снятия давления настроены для учета избыточного давления в помещении и высвобождения давления, вызванного сбоем внутренних компонентов.

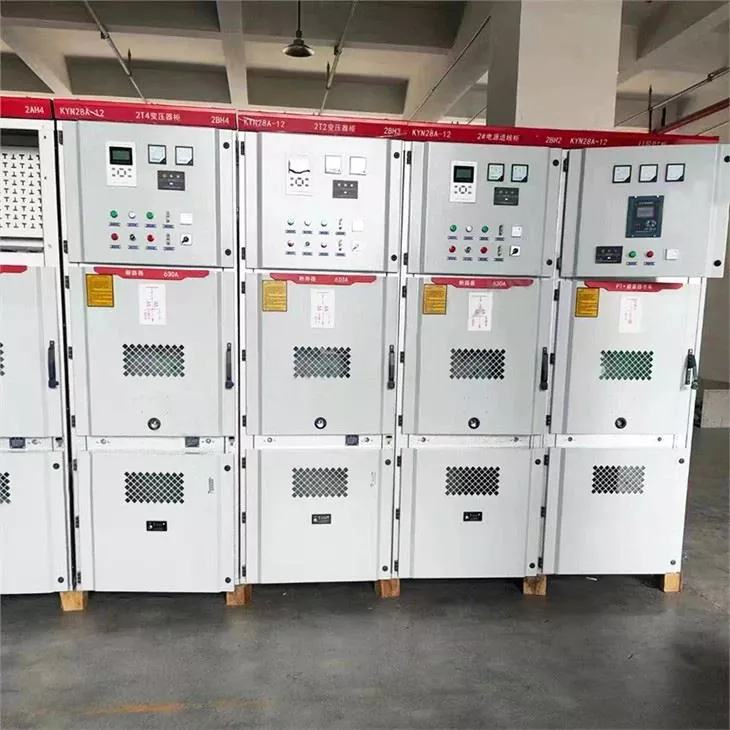

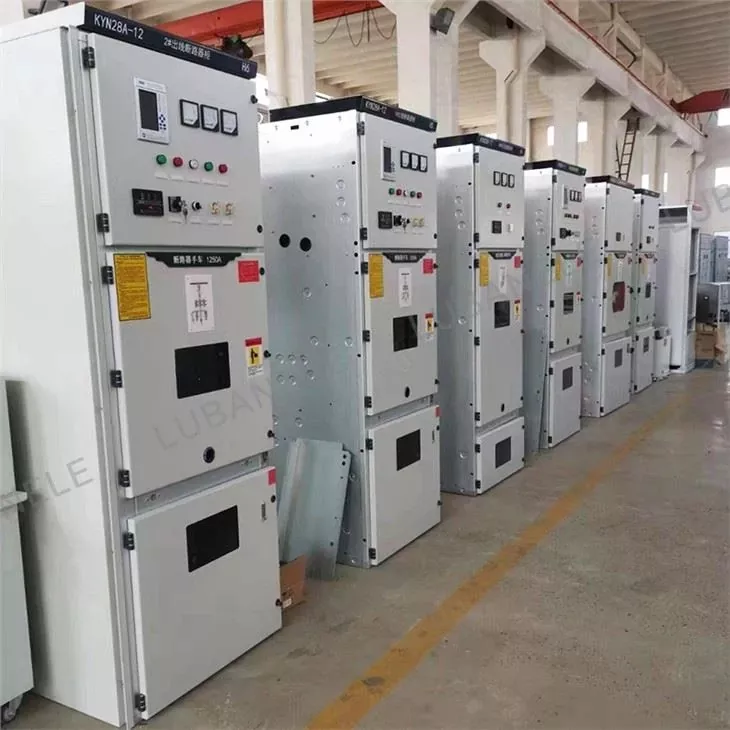

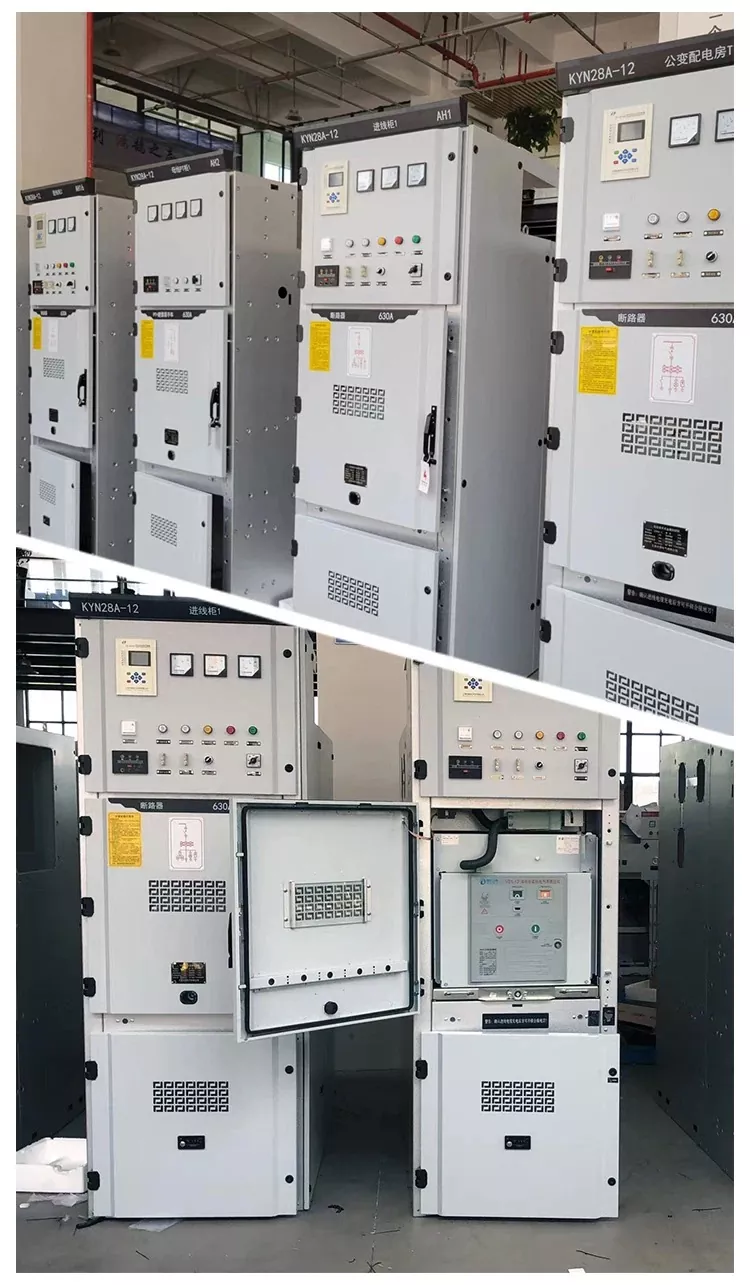

Продукт реальный выстрел

Часто задаваемые вопросы

Может ли ваша компания настроить продукты в соответствии с моими требованиями?

Да, мы можем настроить продукты в соответствии с требованиями клиента. Вообще говоря, клиенты должны только предоставить: схема схемы, напряжение, ток и т. Д.

Какое у вас самое быстрое время доставки?

Обычно мы принимаем запросы клиентов. После того, как технические параметры Switch Cabinet подключены, требуется 1-2 дня, чтобы выпустить ценовую лист и общаться с клиентами о производстве и сроках доставки в зависимости от реальной ситуации.

Как у вас послепродажи?

Мы поддерживаем 1-летнюю гарантию. Нормальная цитата не включает в себя службу послепродаж на месте. Бесплатное онлайн -общение и руководство доступны.
