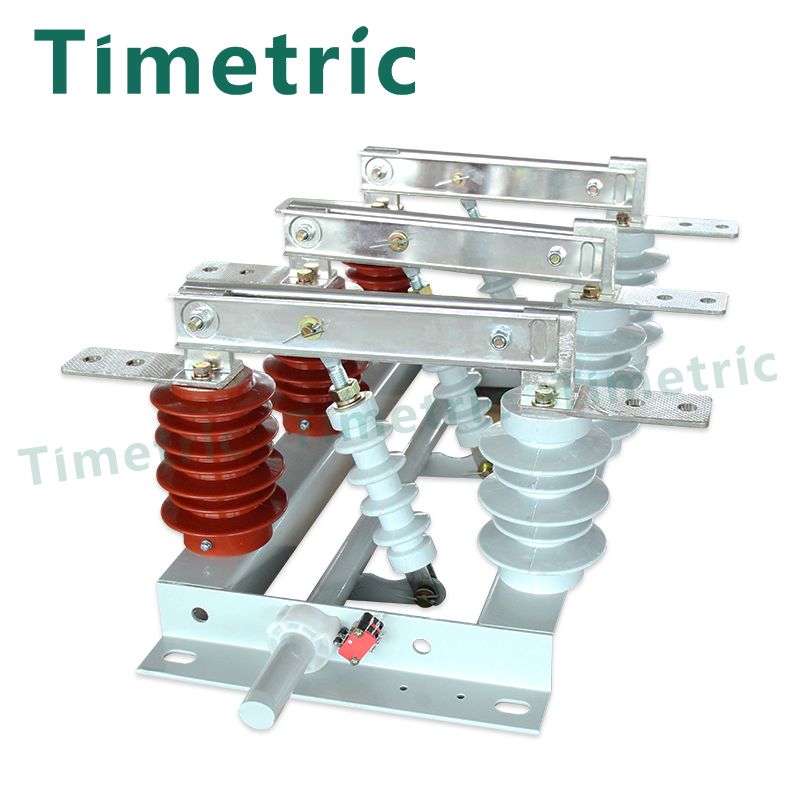

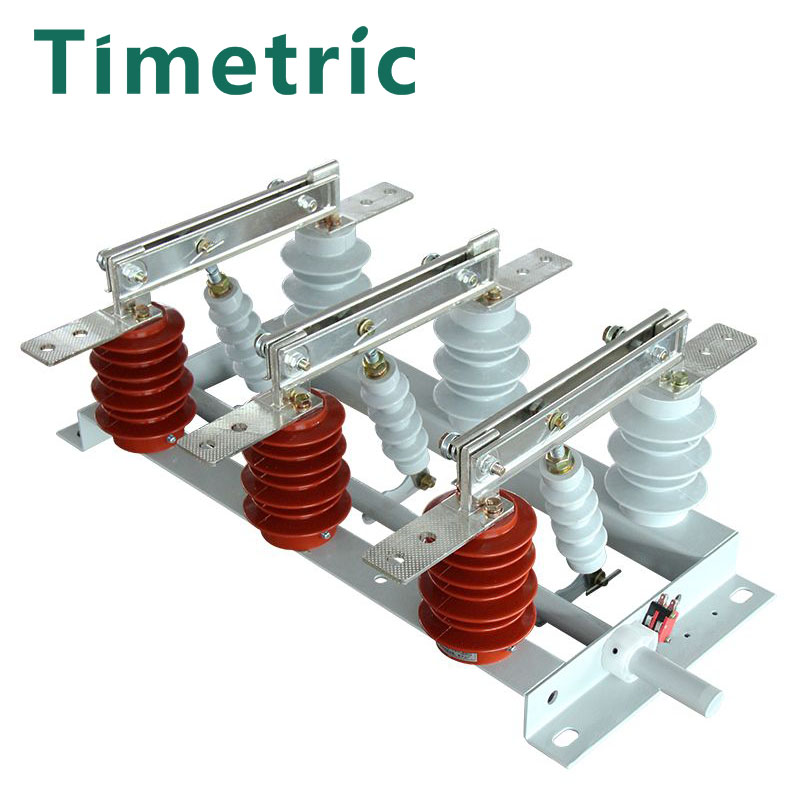

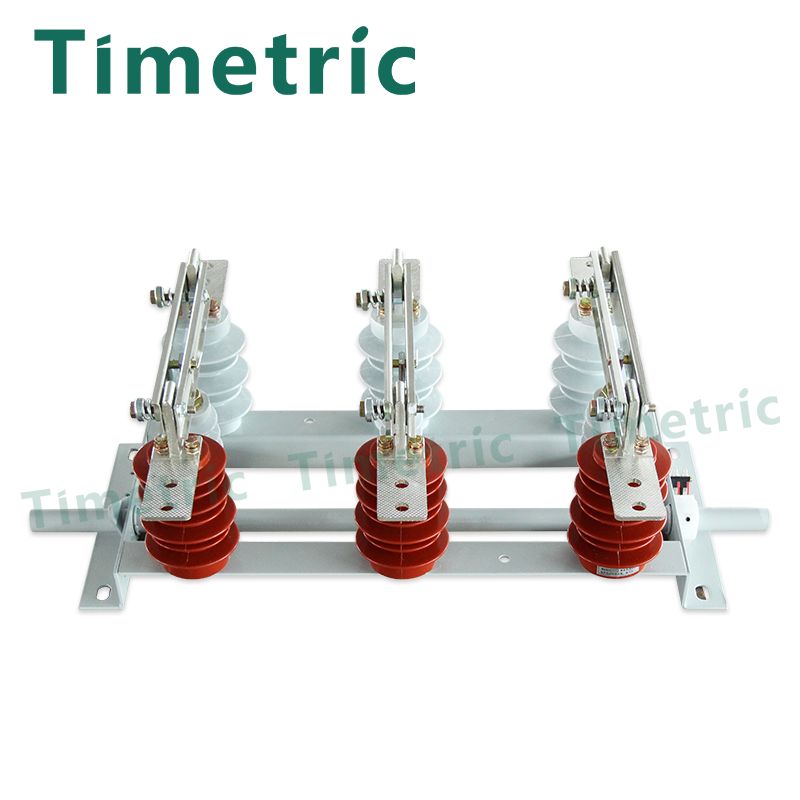

Переключатель заземления

Timetric Switch Switch введение

Высокий переключатель заземления высокого напряжения является важным прибором переключения в электростанции и электрической системе подстанции, которое необходимо использовать вместе с выключателем с высоким напряжением. Выключатель изоляции подходит для крытых устройств с трехфазным AC 50 Гц и номинальным напряжением 12 кВ. Для включения или переключения линий высоковольтного оборудования под нагрузкой и напряжением. Его основная функция: чтобы обеспечить безопасность высоковольтных электрических приборов и устройств в работе по техническому обслуживанию, играйте роль изоляции напряжения, нельзя использовать и отрезать, ток ввода нагрузки и ток короткого замыкания, только для некоторых операций переключения без сильной дуги, то есть для того, чтобы не иметь функции по исключению дуги; Разделен на место установки, в помещении и на открытом воздухе, в соответствии с количеством изоляционных столбов, однополосой, двойной колонны и трех столбов, дополнительным оборудованием для каждого уровня напряжения.

Timetric Switch Switch Технические характеристики

Изоляционный переключатель не имеет устройства для погашения дуги, не может работать с нагрузкой.

Для переключателя изоляции 10 кВ в нормальных условиях он позволяет диапазону операции:

1, разделенный, комбинированный трансформатор напряжения и молния.

2. Разделите и закройте зарядку тока автобусного бара.

3, разделенный комбинированный ток возбуждения не превышает 2A трансформатор без нагрузки, а ток конденсатора не превышает линии без нагрузки 5A.

Старые трансформаторы в 1950-х и 1960-х годах имели большой амперметр без нагрузки, поэтому в то время было предусмотрено, что выключатель изоляции наружного типа мог только отключить ток без нагрузки трансформатора ниже 560 кВА, в то время как выключательный выключатель в помещении может только выключить ток без нагрузки преобразования ниже 320 КВА из-за небольшого интерфинитного расстояния. Более поздние серии S7 и серия трансформатора без нагрузки, чем старый трансформатор, имеют значительное снижение, но никаких новых правил, касающихся операции «Трансформатор без нагрузки», не выдвигают чистого диапазона пределов, поэтому его можно рассмотреть не более чем 2А; Что касается емкостного тока 5А, то конкретная ссылка следующая: наружный выключатель изоляции можно разделить на ток без нагрузки на верхней линии, длина которой не превышает 10 км. Для кабельной линии без нагрузки его емкость гораздо больше, чем у верхней линии с той же длиной, и на него влияет количество сердечников и участка кабеля, поэтому трудно использовать длину для ограничения.

Время переключения заземления. Условия окружающей среды

1. Высота: не более 1000 м;

2. Температура окружающего воздуха: -30 +40;

3. Относительная влажность окружающей среды: среднесуточный составляет не более 95%;

4. Средний ежемесячный средний составляет не более 90%. Интенсивность землетрясения не более 8 величина;

5. Безопасное место: нет пожара, цепляемого, взрывного, серьезного загрязнения, химической коррозии и насильственной вибрации.

Сведения о переключении заземления
