FN18-24 кВ

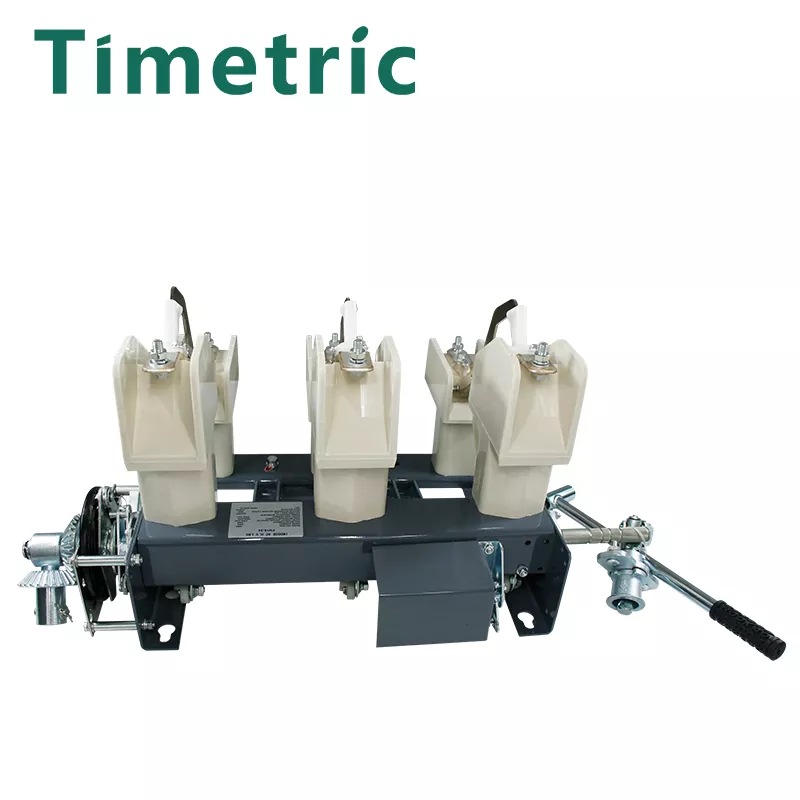

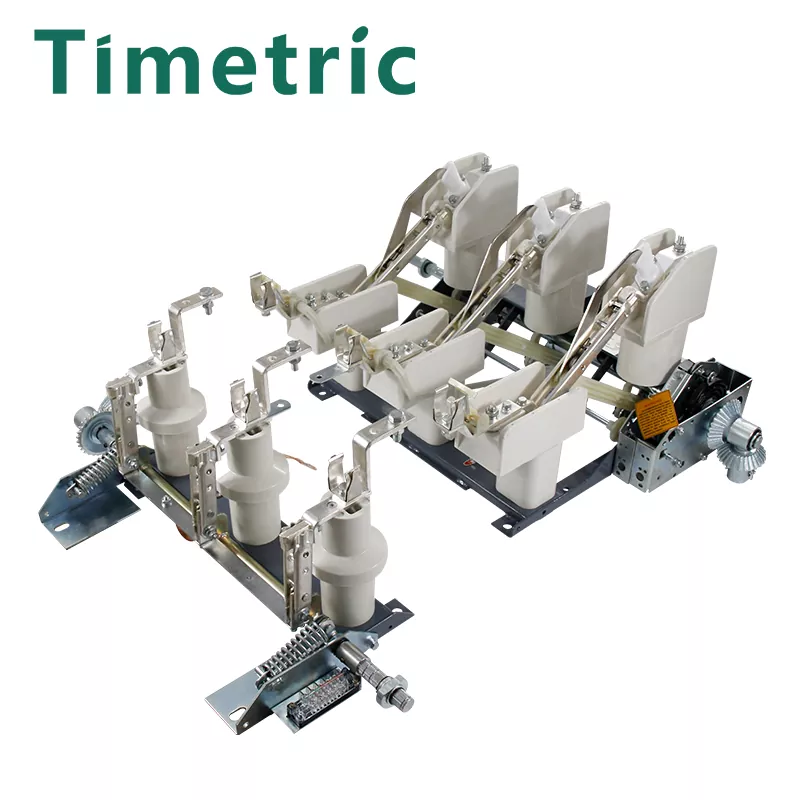

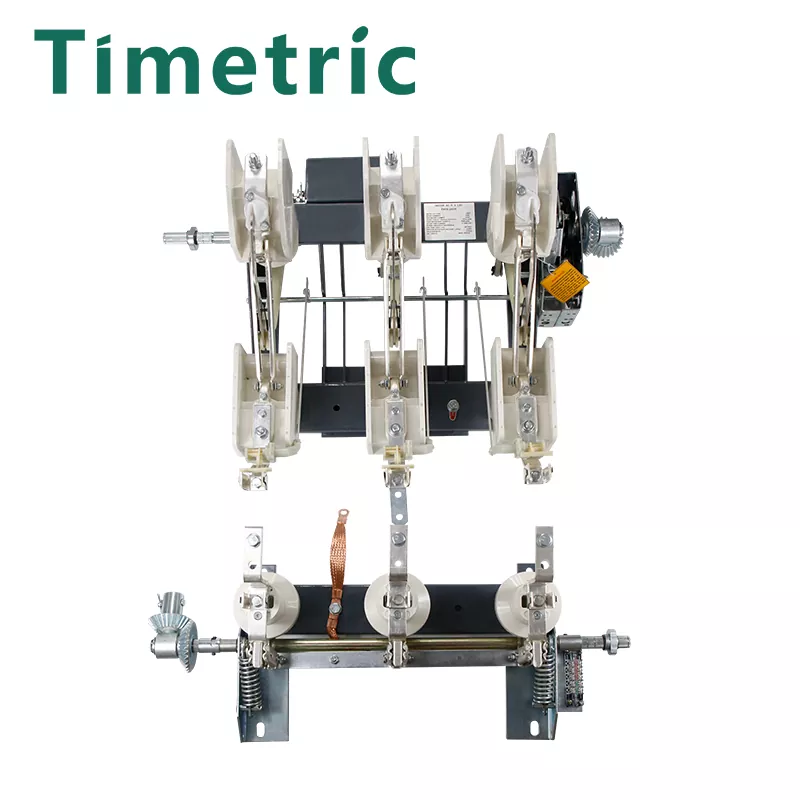

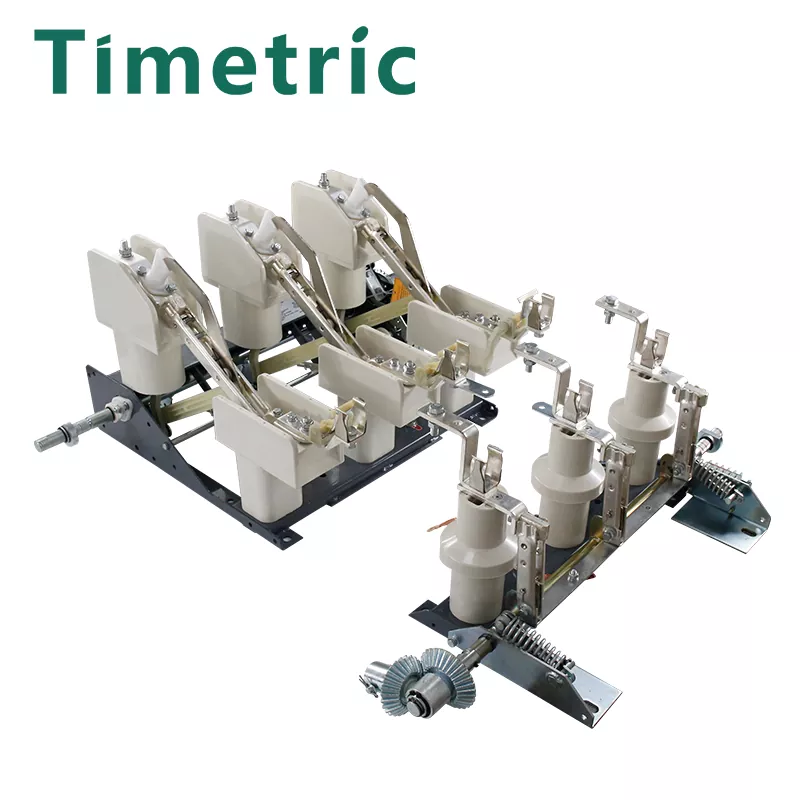

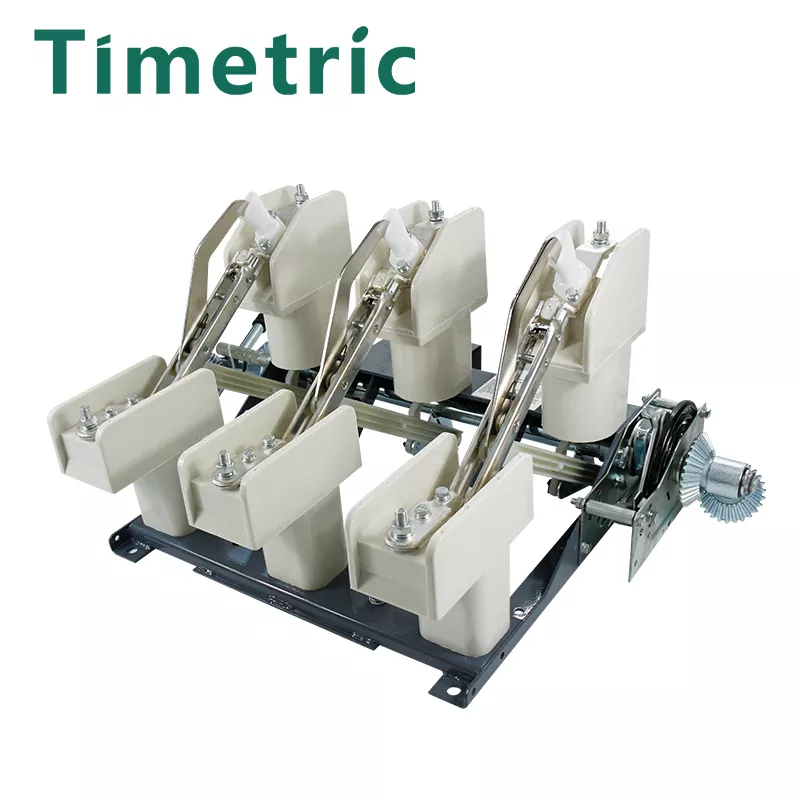

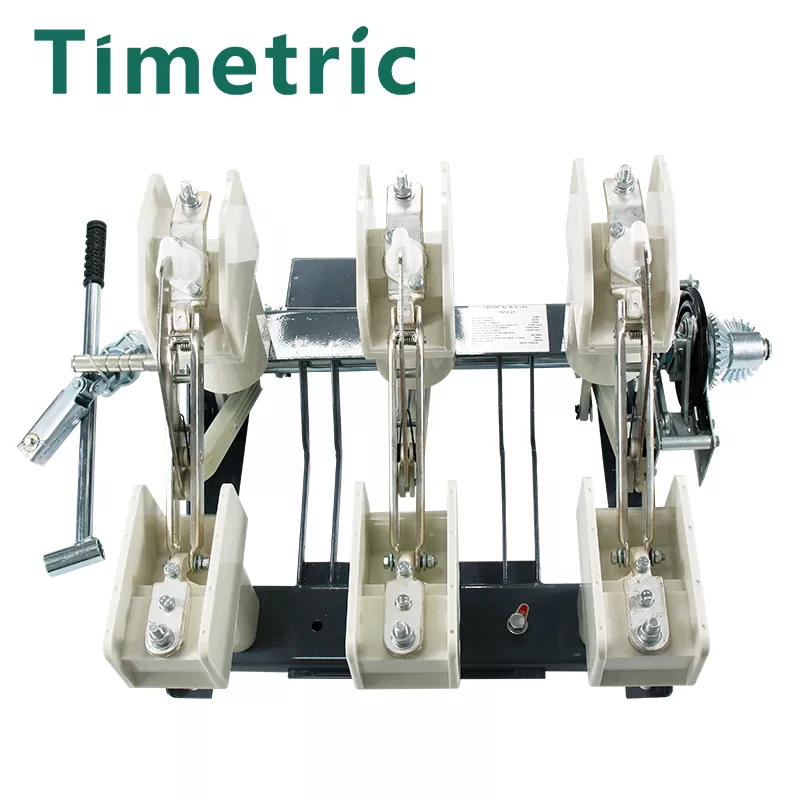

Внутренний нагрузочный переключатель FN18-24KV, изготовленный Timetric Electric, представляет собой трехфазное высоковольтное распределительное устройство с номинальным напряжением 24 кВ и номинальной частотой 50 Гц. Он используется для отключения и подключения токов нагрузки, токов закрытия цепи для электрических приборов, разгруженных трансформаторов и токов зарядки кабеля, а также для закрытия коротких токов. Оснащенный заземляющим переключателем, он может выдерживать токи короткого замыкания и в основном используется на городских распределительных станциях и промышленном энергетическом оборудовании в трехфазных кольцевых сетях или источнике питания терминала, обеспечивая защиту короткого замыкания для коробок управления. Он оснащен как ручными, так и электрическими рабочими механизмами, чтобы облегчить трехсторонние требования к дистанционному управлению энергетических систем.

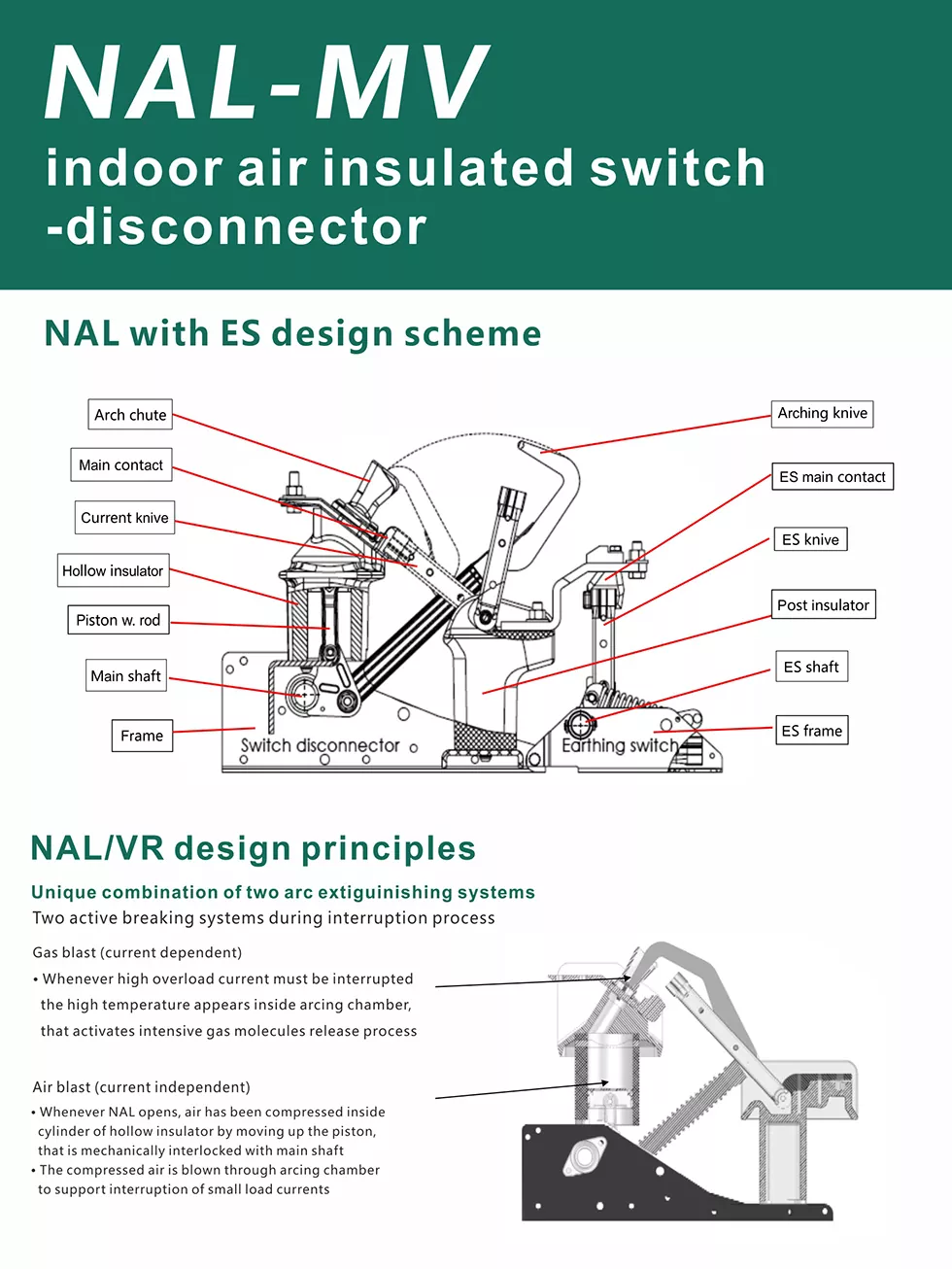

1. Взрыв газа (связанный с током)

· Всякий раз, когда происходит чрезмерное перегрузку, внутри дуговой камеры генерируются высокие температуры, вызывая насильственное высвобождение молекул газа.

2. воздушный удар (независимо контролируется)

· Каждый раз, когда активируется NAL, восходящее движение поршня сжимает воздух в полою изоляционном цилиндре. Этот процесс сжатия механически связан с шпинделем.

· Сжатый воздух выдувается через камеру разряда, помогая прервать токи с низкой нагрузкой.

Рабочая среда:

1. Линейные переключатели и выключатели схемы в сетках среднего напряжения

Прерывать нагрузки, выполнять сегментированные операции и изолировать нисходящее оборудование.

2. Промышленное и коммерческое применение

3. FN18-24KV Внутренний переключатель нагрузки и защита распределительных трансформаторов при использовании в сочетании с предохранителями (IEC 62271-105)

4. NAL переключаются со следующими функциями:

1000 механических операций без нагрузки

До 100 электрических операций при полном номинальном токе

5. Условия обслуживания - среда в помещении, температура воздуха в помещении между -40 ° C и 55 ° C

Стандартный NAL/F подходит для нормальных условий работы (дизайн категория 0)

NAL-H/NALF-HIS подходит для суровых операционных сред (соответствует категории 2 в IEC 62271-304: 2008-05)

Преимущества FN18-24KV Внутреннего нагрузки

Ключевые преимущества FN18-24KV Внутреннего переключателя нагрузки ：

1. Основные настраиваемые компоненты

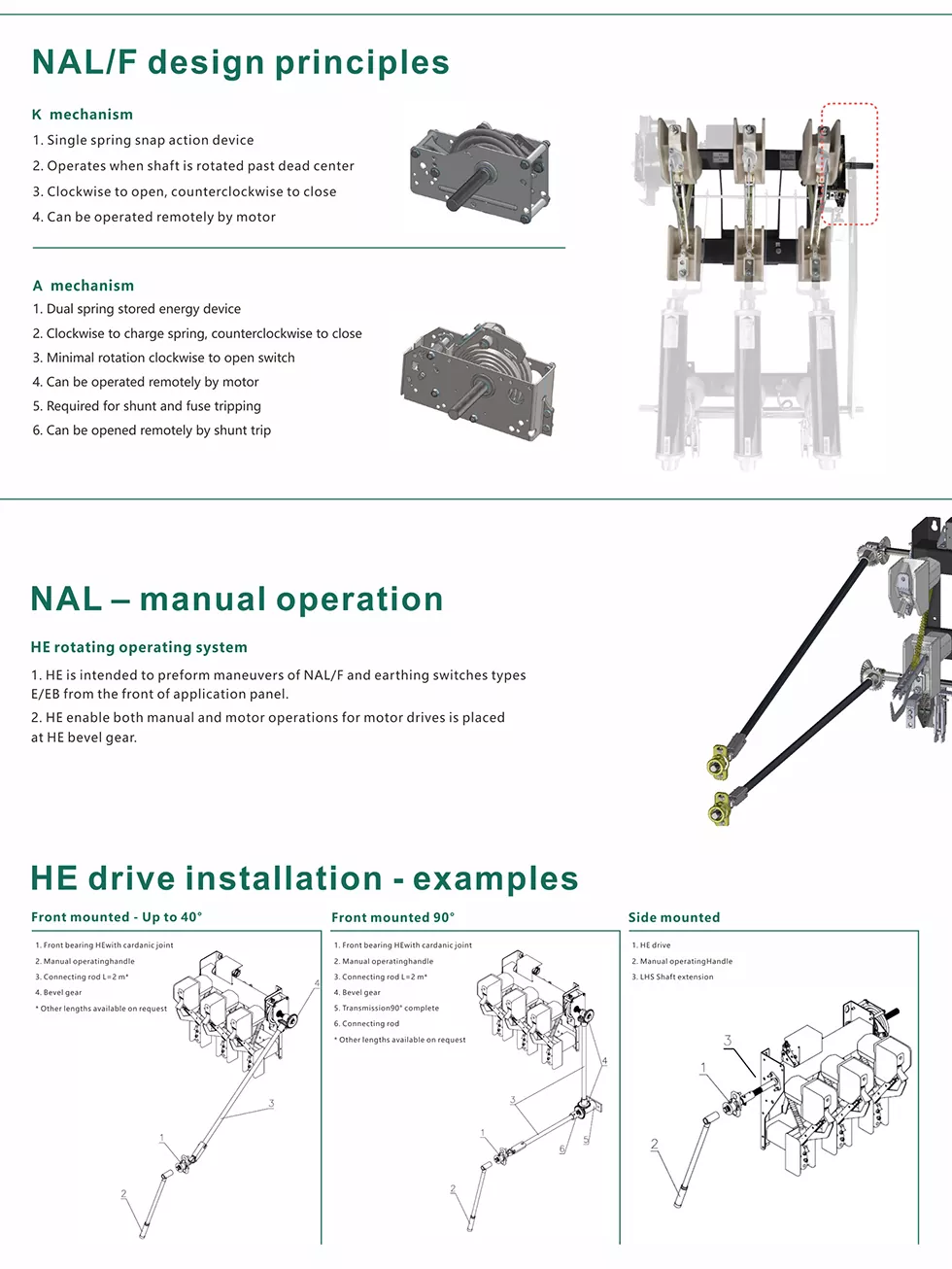

· Механизм одиночной или двойной пружины

· Вспомогательные контакты для включения/выключения и заземления

· Моторный привод (установленная на шахта и передняя часть)

· Блокировка и отключение катушек

· Держатели предохранителей с системой отключения предохранителей или без него (верхняя/нижняя монтаж)

· Переключатель заземления (верхний/нижний монтаж)

· Механическая блокировка

· Индикатор раздутого предохранителя

2. ФН18-24KV Комбинации переключения нагрузки в помещении обычно используются в качестве переключателей линии и трансформаторов и предлагают экономически эффективную альтернативу автоматическим выключателям.

Из-за их превосходной системы разрыва и автоматической системы предохранителя (IEC 62271-105) предохранители способны прервать полный спектр перегрузки и токов короткого замыкания.

Из-за чрезвычайно быстрого отклика времени предохранителей, ограничивающих ток, они могут значительно снизить ожидаемый ток.
