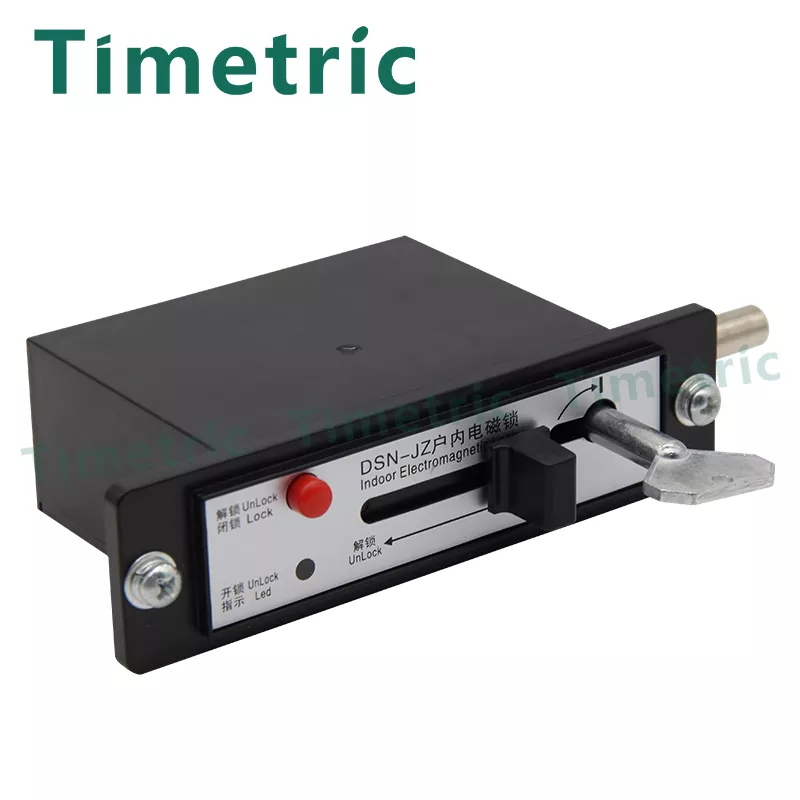

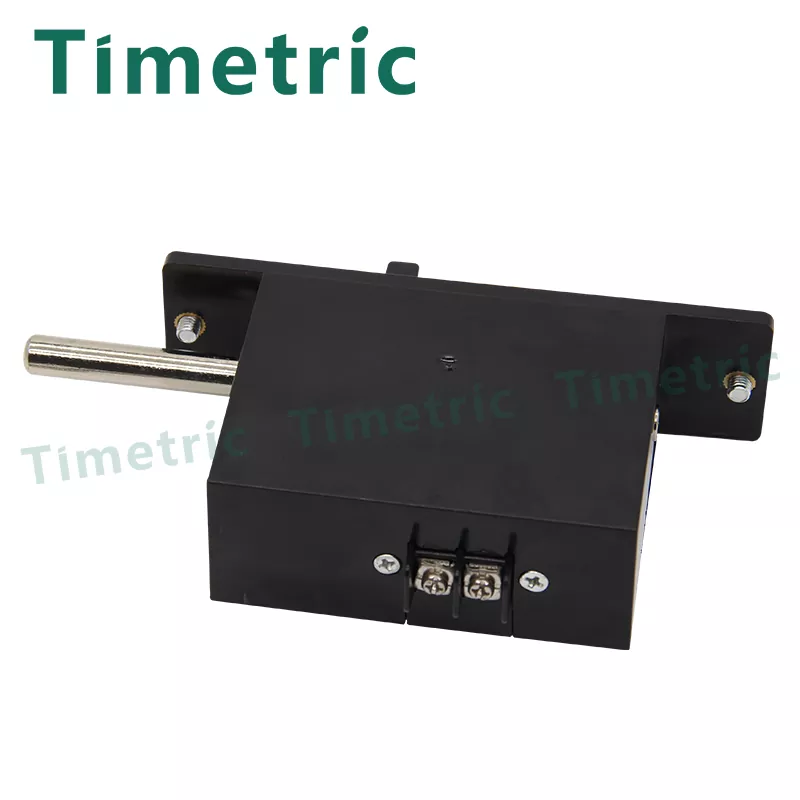

Внутренний замок распределительного устройства DSN 48 В

Внутреннее распределительное устройство среднего напряжения - внутренний электромагнитный замок

Внутренний замок распределительного устройства DSN 48 В

Процесс установки

1. Снимите гайку М5, пружинную шайбу и плоскую шайбу с крепежного винта панели.
2. Вставьте засов корпуса замка в дверной проем шкафа снаружи. Поверните корпус замка, чтобы совместить крепежный винт с отверстием диаметром 60 мм на двери шкафа, обеспечив заподлицо и ровное прилегание замка к дверным панелям шкафа.
3. Внутри дверцы шкафа прикрепите плоскую шайбу, пружинную шайбу и гайку M5 к винту M5 запирающей панели. Надежно затяните гайку М5.

Инструкции по использованию

(1)Нормальная операция

а. Нажмите кнопку, чтобы активировать питание. При этом движущийся железный сердечник отделяется от стопора стопорного болта с помощью катушки электромагнита. Загорится индикатор разблокировки, указывая на готовность к разблокировке.

б. Разблокируйте дверцу шкафа, повернув ручку в направлении разблокировки (по часовой стрелке — для открытия влево, против часовой стрелки — для открытия вправо). Когда ручка достигает крайнего положения, а вы продолжаете прилагать усилие, засов автоматически возвращается в заблокированное положение, позволяя дверце шкафа открыться. Если запорный болт не находится в разблокированном положении, он автоматически вернется в заблокированное положение (автоматический сброс). Если запорный болт уже заблокирован, вручную поверните ручку, чтобы обеспечить правильную блокировку.

Примечание. Замки A и B имеют одинаковый внешний вид и установочные размеры.

(2)Метод работы

А. Используйте кнопку набора номера. Б. Потяните за ручку.

(3)Ручная разблокировка

а. Нажмите кнопку, чтобы отключить питание, выключив индикатор разблокировки. Подвижный железный сердечник прилипает к стопору стопорного болта, указывая на то, что разблокировка запрещена.

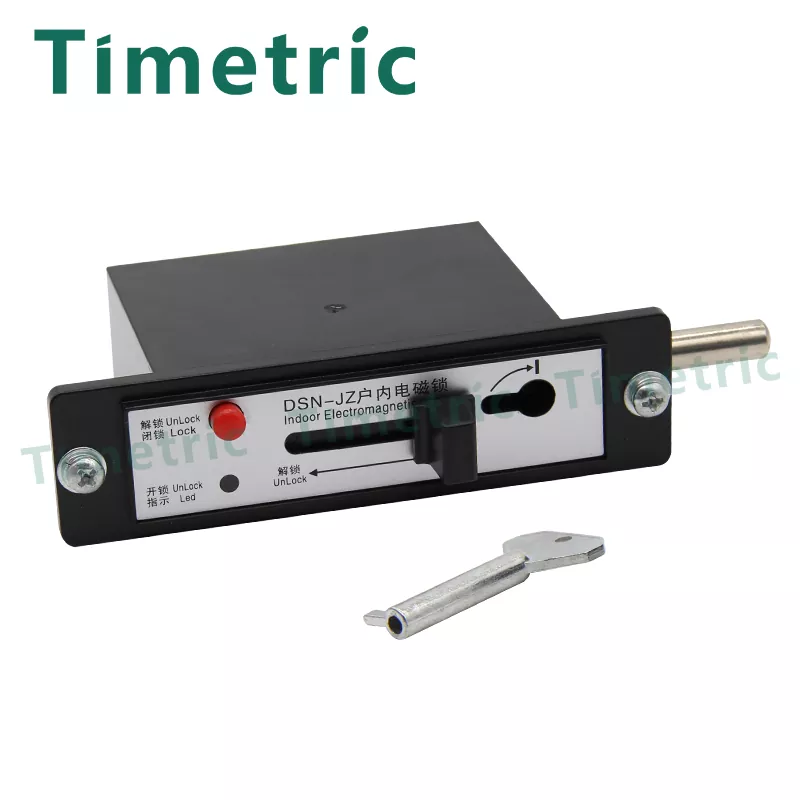

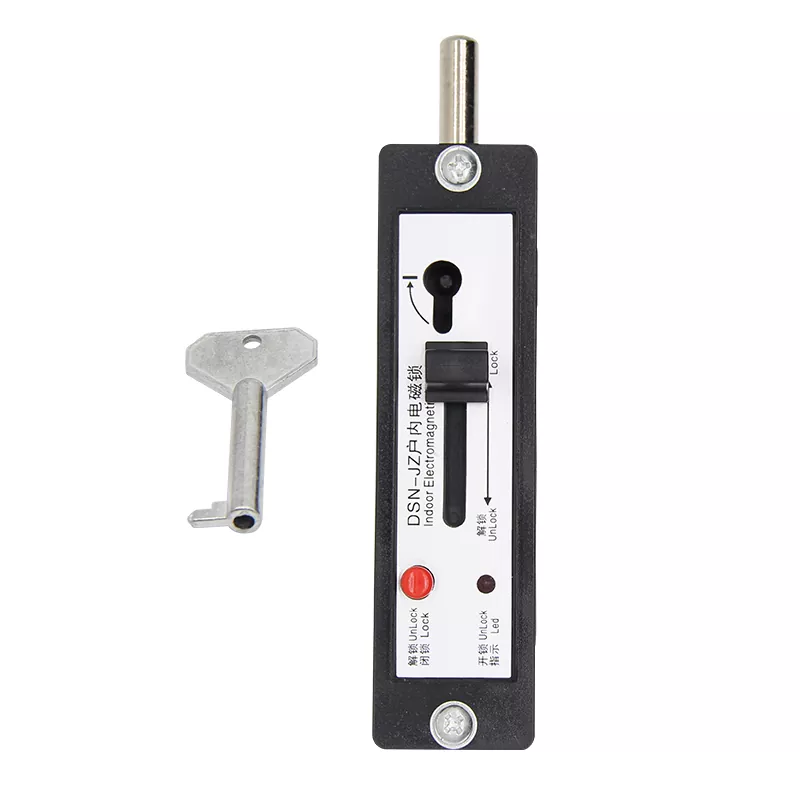

б. В особых случаях разблокировки используйте ключ разблокировки в специально отведенном отверстии. Поверните ключ на 90° в положение «-» (положение остановки), отмеченное на панели. Отодвиньте подвижный железный сердечник от стопора замка.

в. Выполните те же действия, что и в обычном режиме (шаг b), чтобы добиться «разблокировки вручную».

Примечание. Ключ разблокировки освобождает запертое состояние, нажимая на подвижный железный сердечник. Для полной разблокировки требуется использование циферблата или ручки, поскольку сам по себе ключ не может напрямую разблокировать замок.

Соответствующие характеристики:

1. Рабочее напряжение: 220 В переменного/постоянного тока, 110 В
2. Вспомогательный контакт: ток ≤ 3А Ток ≤ 6 А (когда автоматический выключатель заблокирован)
3. Рабочая среда: а. Температура: варьируется от максимум +40°C до минимума от -25°C до -10°C. б. Влажность: Среднесуточная не более 95%. Среднемесячный показатель не превышает 90% в. Температура окружающего воздуха: В общих помещениях температура варьируется от максимум +40°C до минимума -10°C. В альпийских районах температура составляет минимум -25°C. д. Высота над уровнем моря: Высота места установки не превышает 1000 м. е. Влажность окружающей среды: Среднесуточная относительная влажность не превышает 95%, тогда как среднемесячная влажность остается ниже 90%. ф. Условия окружающей среды: Отсутствие значительного загрязнения, отсутствие горючих, взрывоопасных, химически агрессивных веществ или солевых брызг. Кроме того, не должно быть частых сильных вибраций. Как профессиональный производитель, мы хотели бы предоставить вам замок для внутреннего распределительного устройства DSN  48 В. И мы предложим вам лучшее послепродажное обслуживание и своевременную доставку.
