Благодарим вас за выбор нашей новейшей продукции — трехпозиционного вакуумного выключателя Timetric. Наша продукция не только доступная, но и отменного качества. В процессе производства мы строго контролируем каждое звено, чтобы обеспечить высокое качество продукции. Кроме того, мы также предоставляем первоклассную техническую поддержку. Мы твердо верим, что в будущем развитии наша команда будет продолжать усердно работать и работать рука об руку со всеми сферами жизни для достижения цели взаимной выгоды и взаимовыгодного сотрудничества.

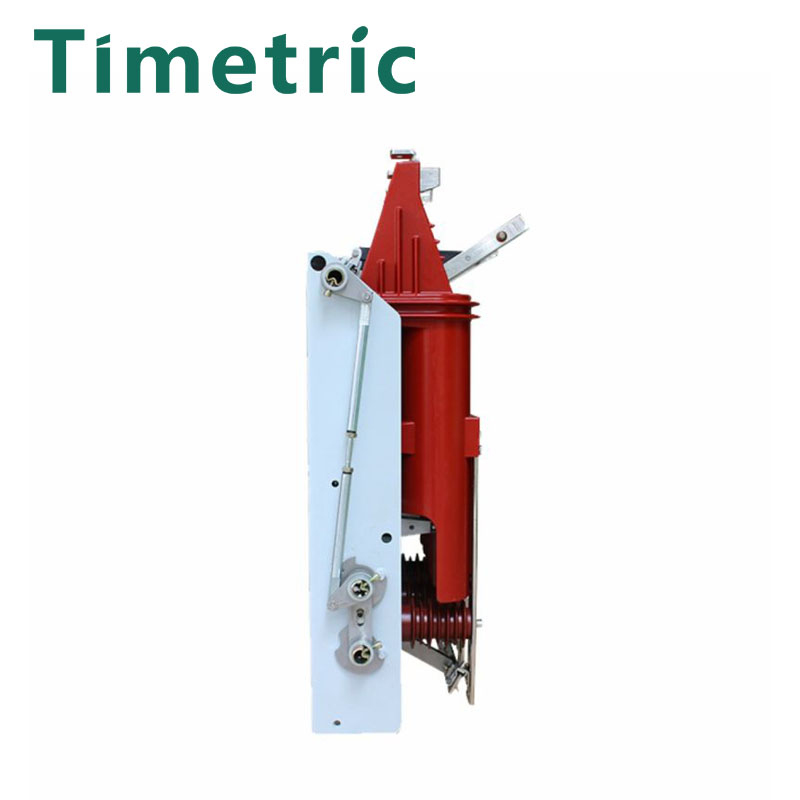

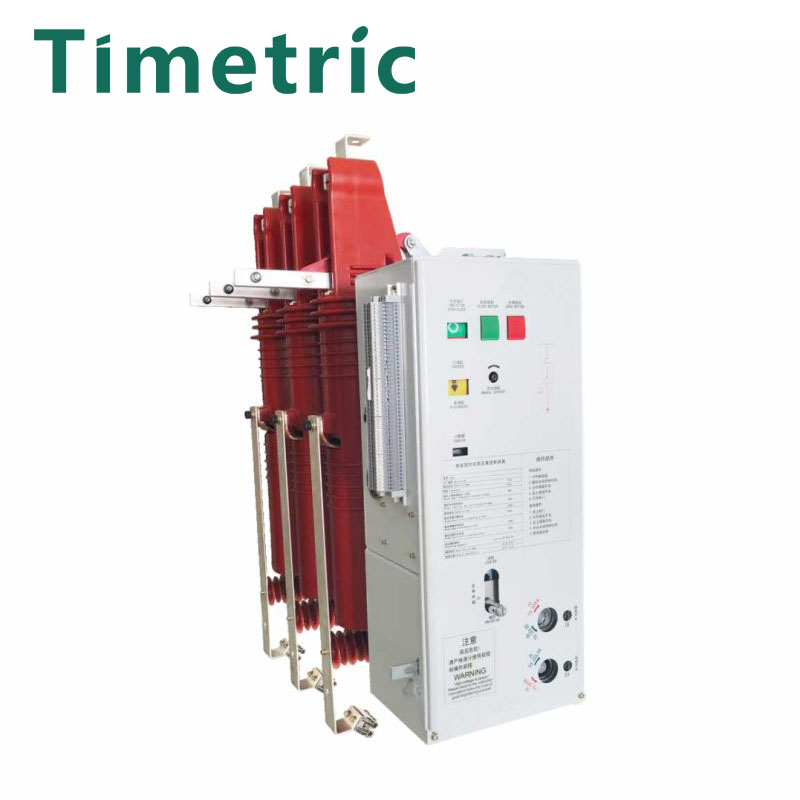

Высоковольтный трехпозиционный вакуумный выключатель внутреннего назначения серии ВКФ(С)-12ГД обладает отличными электрическими и механическими свойствами, надежным и стабильным механизмом, длительным сроком службы. В главной цепи используется прочный уплотнительный полюс, что улучшает адаптацию к окружающей среде и надежность изоляции автоматического выключателя. Надежные механические и электронные характеристики, а также увеличенный срок службы механических и электронных устройств делают возможным использование автоматических выключателей, не требующих технического обслуживания. Его можно использовать в энергосистеме 3,6-12 кВ, в качестве электросетевого оборудования, блока управления защитным блоком силовой конструкции промышленных и горнодобывающих предприятий, подходящего для различных типов нагрузки и частой работы, многократного разрыва короткого замыкания. текущие события. Продукт оснащен совершенным механическим и электрическим блокирующим устройством с высокой эксплуатационной стабильностью и надежностью, обеспечивающим безопасность операторов и оборудования, а также безопасность электричества.
◇ Использование технологии сплошного уплотнения.
◇ Изделие имеет модульную конструкцию: рамную конструкцию, встроенный разъединитель, герметичный вакуумный выключатель, заземляющий выключатель, датчик, механизм блокировки, приводной механизм как одно из высокопроизводительных миниатюрных электротехнических изделий высокого напряжения.
◇ Размеры адаптационного шкафа (500 х 1000 х 1800) мм.
◇ Поворотный разъединитель с видимой трещиной после открытия. Между разъединителем, автоматическим выключателем и заземляющим выключателем имеется принудительная механическая блокировка для предотвращения неправильной работы.
◇ Автоматический выключатель имеет модульный рабочий механизм, может быть заменен или отремонтирован независимо, хорошая взаимозаменяемость. Им можно управлять вручную или можно выбрать режим накопления энергии переменного и постоянного тока для обеспечения дистанционного управления.
◇ Дверца шкафа и заземляющий выключатель имеют надежную конструкцию блокировки, обеспечивающую безопасность оператора.
◇ Температура окружающей среды: -25℃ +40℃;
◇ Относительная влажность: среднесуточное значение <95%, среднемесячное значение <90%;
◇ Высота: не выше 1000м;
◇ Сейсмическая интенсивность: не более 8 градусов:
◇ Место использования: нет риска взрыва, химической и сильной вибрации и загрязнения.
◇ Условия использования на высоте более 1000 метров.
◇ На высоте более 1000 метров. Относительное уменьшение плотности воздуха повлияет на коэффициент защиты прибора.
◇ Пользователь должен произвести расчет при выборе переключателя.
◇ Рекомендуемый метод расчета:
Найдите высоту H указанного места, рассчитайте (формула 1) соответствующий коэффициент высоты Ka в соответствии с положениями GB311.1, умножьте выдерживаемое напряжение грозового импульса и выдерживаемое напряжение промышленной частоты выключателя на Ka, и полученное значение будет равно параметр выдерживаемого напряжения, который должен быть достигнут при использовании выключателя на большой высоте H и одновременно в среде ниже 1000 метров.
Содержание | Единица | Ценить | ||
Номинальное напряжение | кВ | 12 | ||
Номинальное кратковременное выдерживаемое напряжение промышленной частоты: фаза/перелом | 42 | |||
Номинальное выдерживаемое напряжение грозового импульса (пиковое): фаза/перелом | 75/85 | |||
Выдерживаемое напряжение промышленной частоты вторичной цепи (1 мин) | V | 2000 | ||
Номинальная частота | Гц | 50 | ||
Номинальный ток | A | 630 1250 | ||
Номинальный ток отключения при коротком замыкании | кА | 20 | 25 | 31.5 |
Номинальный пиковый выдерживаемый ток | кА | 50 | 63 | 80 |
Номинальный ток замыкания короткого замыкания | кА | 50 | 63 | 80 |
Номинальный кратковременно выдерживаемый ток 4 с | кА | 20 | 25 | 31.5 |
Номинальная длительность кратковременно выдерживаемого тока | S | 4 | ||
Номинальный ток отключения одиночной/параллельной конденсаторной батареи | A | 630/400 | ||
Номинальные батареи конденсаторов замыкают пусковой ток | кА | 12,5 (частота не более 1000 Гц) | ||
Сколько раз номинальный ток короткого замыкания прерывается | время | 30 | ||
Механический срок службы (разъединитель/выключатель/заземляющий выключатель) | 3000/10000/3000 | |||
Допустимая толщина накопления износа динамических и статических контактов | мм | 3 | ||
Номинальное рабочее напряжение закрытия | V | AC24/48/110/220 DC24/48/110/220 | ||
Номинальное рабочее напряжение открытия | ||||
Номинальное напряжение двигателя-аккумулятора | V | AC24/48/110/220 DC24/48/110/220 | ||
Номинальная мощность двигателя-аккумулятора | W | 70 | ||
Время хранения энергии | S | ≤15 | ||
Расстояние открытия контакта | мм | 9±1 | ||
перебег | 3,5±1 | |||
Время возврата при закрытии контакта | РС | ≤2 | ||
Трехфазное разделение и закрытие различны | ≤2 | |||
Время переключения (номинальное напряжение) | ≤40 | |||
Время закрытия (номинальное напряжение) | ≤60 | |||
Средняя скорость открытия (минута контакта~6 мм) | РС | 0,9~1,3 | ||
Средняя скорость закрытия (6 мм ~ контакт только что закрылся) | 0,5~1,1 | |||
Амплитуда отскока при размыкании контакта | мм | ≤2 | ||
Контактное давление замыкания контакта | N | 2400±200(20-25кА)3100+200(31,5кА) | ||
Номинальная последовательность операций | О-0,3с-СО-180с-СО |
