Внутренний боковой вакуумный выключатель

Вакуумный автоматический выключатель внутреннего бокового монтажа с таймером. Введение Принцип работы

1. Вы можете быть уверены, что купите вакуумный автоматический выключатель внутреннего бокового монтажа Timetric на нашем заводе.  Принцип работы внутреннего вакуумного автоматического выключателя, установленного сбоку. Когда автоматический выключатель находится в состоянии размыкания накопителя энергии, при получении команды на включение механизм быстро замыкается. Выходной рычаг механизма воздействует на систему большого вала автоматического выключателя через передаточный стержень, приводит в движение изолятор трансмиссии и подвижный конец дугогасительной камеры в направлении замыкания и тянет пружину контакта. после контакта динамических и статических контактов для создания чрезмерного хода. Когда стрела на большом валу толкает изолятор трансмиссии, другой конец стрелы с обеих сторон растягивает переключающую пружину, чтобы завершить накопление энергии; Рычаг промежуточной фазы нажимает на индикатор включения выключателя, чтобы индикатор индицировал состояние включения. Автоматический выключатель замкнут.

2. Принцип действия размыкания внутреннего вакуумного выключателя боковой установки. Выключатель замыкается с накоплением энергии или закрывается без состояния накопления энергии. При получении инструкции на размыкание механизм должен выйти из состояния замыкания и быстро размыкаться. Под действием переключающей силы выключатель размыкается, а камера гашения дуги отсекает ток, образуя разрыв цепи. Рычаг, изолятор трансмиссии, главный вал, тормозная пружина, знаки закрытия и открытия возвращаются в открытое положение. Операция размыкания выключателя завершена.

3. Принцип работы внутренней ручной тележки с боковым вакуумным выключателем. Этот тип автоматического выключателя может быть установлен на раме ручной тележки и оснащен приводным механизмом с винтовой гайкой. Он может легко перемещать ручную тележку между положением отсоединения/тестирования и рабочим положением. Благодаря самоблокировке гайки ходового винта ручная тележка может быть надежно зафиксирована в рабочем положении, чтобы предотвратить несчастный случай, вызванный действием электроэнергии.

Параметр временного внутреннего бокового вакуумного выключателя (спецификация)

Преимущества внутреннего бокового вакуумного выключателя Timetric

1. Внутренний боковой вакуумный выключатель. Простая конструкция.
2. Внутренний боковой вакуумный выключатель, адаптированный к вакуумному прерывателю со сверхнизким сопротивлением.
3. Внутренний боковой вакуумный выключатель. Оптимизация адаптации и модульный пружинный приводной механизм.
4. Внутренний боковой вакуумный выключатель, подходящий для случаев частой эксплуатации.
5. Внутренний боковой вакуумный выключатель. Не требует обслуживания и имеет длительный срок службы.
6. Внутренний боковой вакуумный выключатель. Высокая надежность.

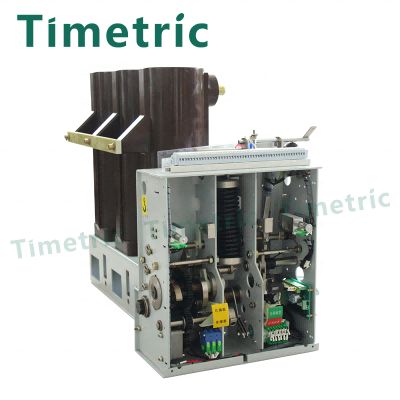

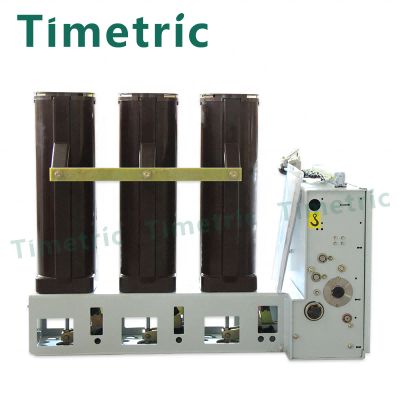

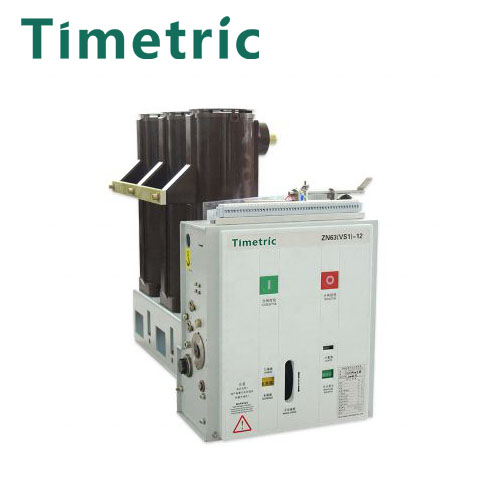

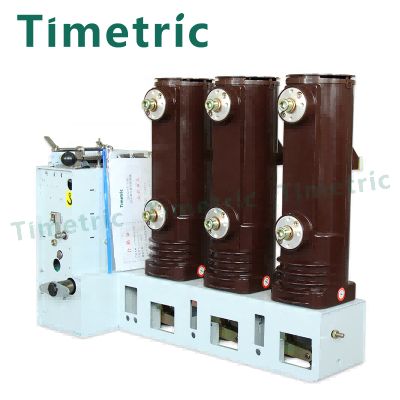

Внутренний вакуумный автоматический выключатель Timetric бокового монтажа. Подробности
