LW30-72,5 SF6 выключатель схемы

Пункт: LW30-72.5 SF6 автоматический выключатель

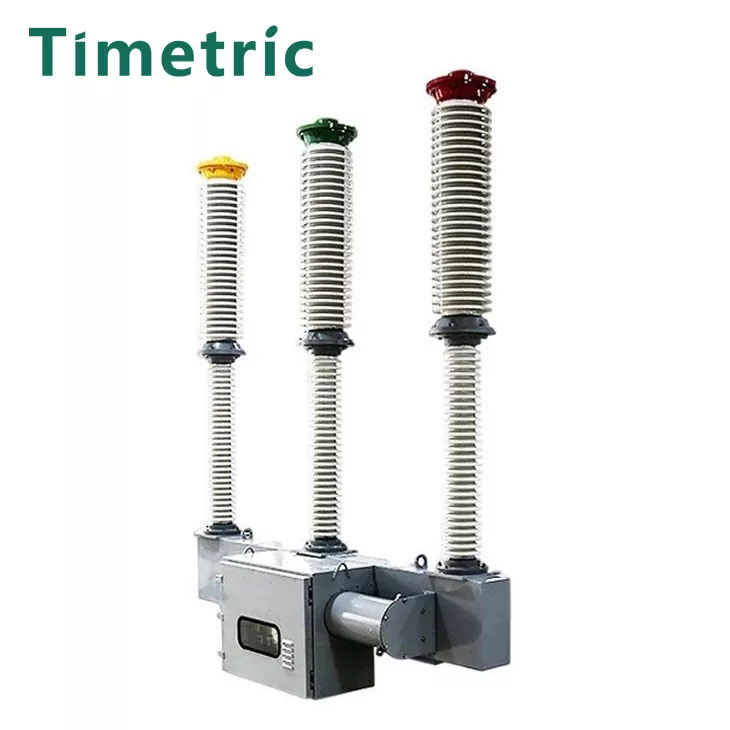

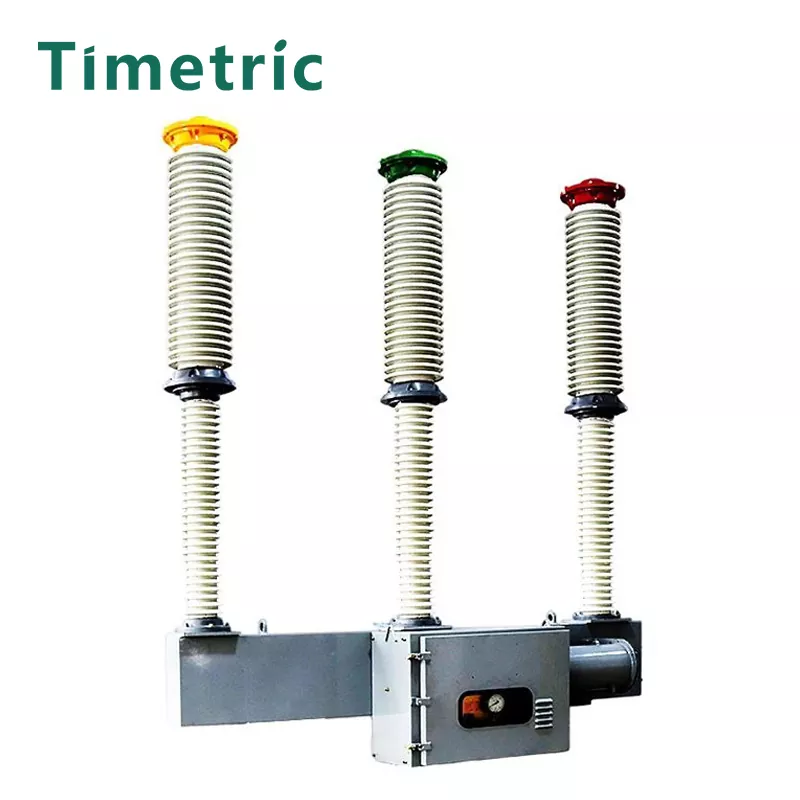

THELW30-72.5 SF6 Особенности выключателя схемы Asfer Energy Arc, тушащая камера. Каждый полюс автоматического выключателя имеет асингл-колонну, структуру однорубного фантазии, и вместе три полюса собираются на одну кадр. Эти полюсы механически связаны и эксплуатируются механизмом aspring.

Ключевые компоненты включают:

· Фарфоровый рукав прерывателя вверху.

· Напиллярный фарфоровый рукав и рама посередине.

· Коробка для регистрации находится в центре расположена в нижней части рамы, содержащей механизм работы и электрические контрольные детали.

· Стержень механизма соединяется с рукой.

· Контроллер плотности газа ASF6 монтируется в передней части рамы.

· Рамка поддерживается на обоих концах.

Описание модели

Основные технические параметры

Структура и монтажные размеры

Рабочая среда:

Пункт: LW30-72.5 SF6 автоматический выключатель

LW30-72.5 SCF6-автоматический выключатель предназначен для надежной работы в следующих условиях окружающей среды:

Температура окружающей среды:

1. Высокий: + 40 ° 100

2. Minimum: -30°C

Высота:

1. ≤ 2000 метров над уровнем моря

2. Для установки выше этой высоты требуются корректировки на номинальный уровень изоляции.

Условия влажности:

1. Среднесуточная относительная влажность: ≤ 95%

2. Средней средней относительной влажности: ≤ 90%

Сейсмическое сопротивление:

1. Могут выдерживать землетрясения с максимальной интенсивностью 8 градусов.

Давление ветра:

1. Максимальная скорость ветра: 34 м/с (эквивалент 700 PA).

Уровень загрязнения:

1. Подходит для установки в областях с уровнем загрязнения класса III или ниже.

Другие требования:

1. Свободы от легковоспламеняющихся, взрывных или коррозионных газов в окружающем воздухе.

2. Установка не должен быть подвержен частым и серьезным вибрациям.

Возможные причины сбоя электрической цепи

Пункт: LW30-72.5 SF6 автоматический выключатель

Истощение газа SF6:

1. Потеря газа SF6 из -за утечек или недостаточного наполнения может привести к плохому погашению дуги и изоляции.

Отказ от прерывания дуги:

1. Недостаточная потухание дуги из-за неисправного прерывателя или неправильной работы системы укороченности дуговой кишки.

Механическая сбой связи:

1. Механическое сбой в механизме пружины или компонентов связи может предотвратить правильную операцию открытия/закрытия.

Загрязнение или коррозия:

1. Присутствие влаги или загрязняющих веществ в газе SF6 или на внутренних компонентах может снизить производительность и свойства изоляции.

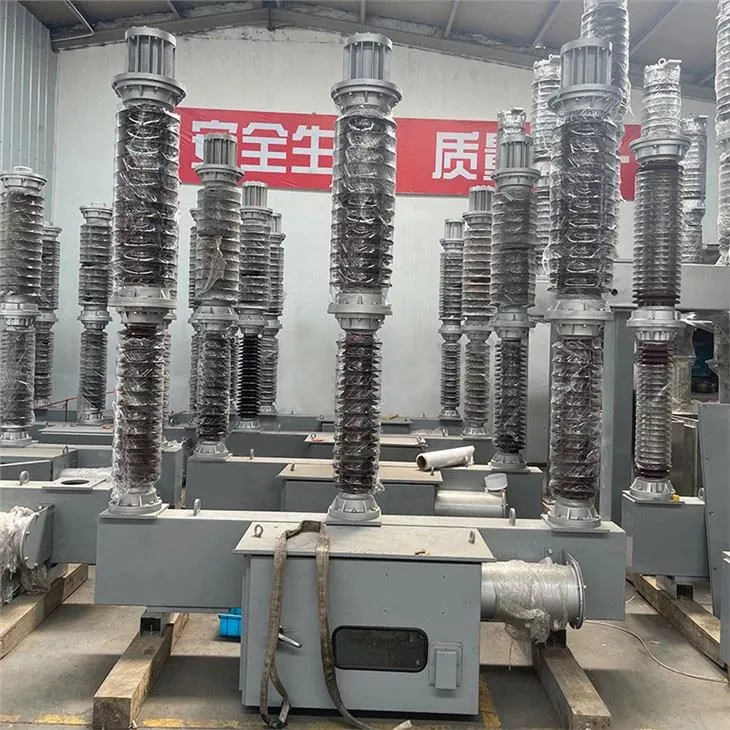

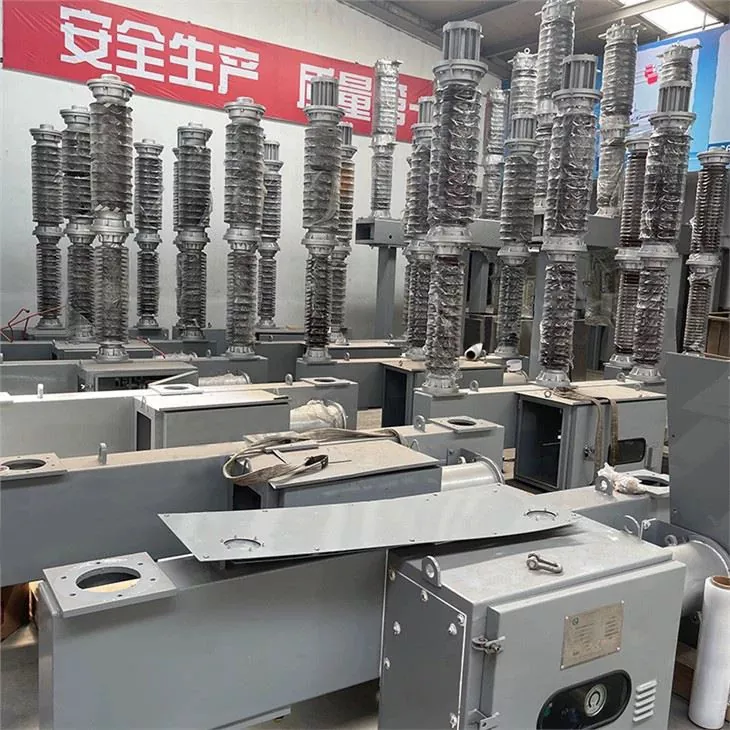

Продукт реальный выстрел

Часто задаваемые вопросы

Пункт: LW30-72.5 SF6 автоматический выключатель

· В: Какое номинальное напряжение выключателя схемы LW30-72,5 SF6?
A: Номинальное напряжение составляет 72,5 кВ.

· · В: Каково основное применение выключателя LW30-72.5 SF6?
О: Он в основном используется для защиты линий передачи и распределения в электрических сетях, а также может использоваться для переключения конденсаторов.

· · В: Какой тип прерывания среды используют LW30-72.5 SF6-выключатель?
A: Он использует газ SF6 (гексафторид серы) в качестве прерывания и изолирующей среды.

· · Q: Как LW30-72,5 SF6-выключатель схемы выключателя с цепи SF6?
A: Он использует принцип погашения дуги самоэнергетики, где газ SF6 быстро охлаждает дугу и восстанавливает диэлектрическую прочность после прерывания.
