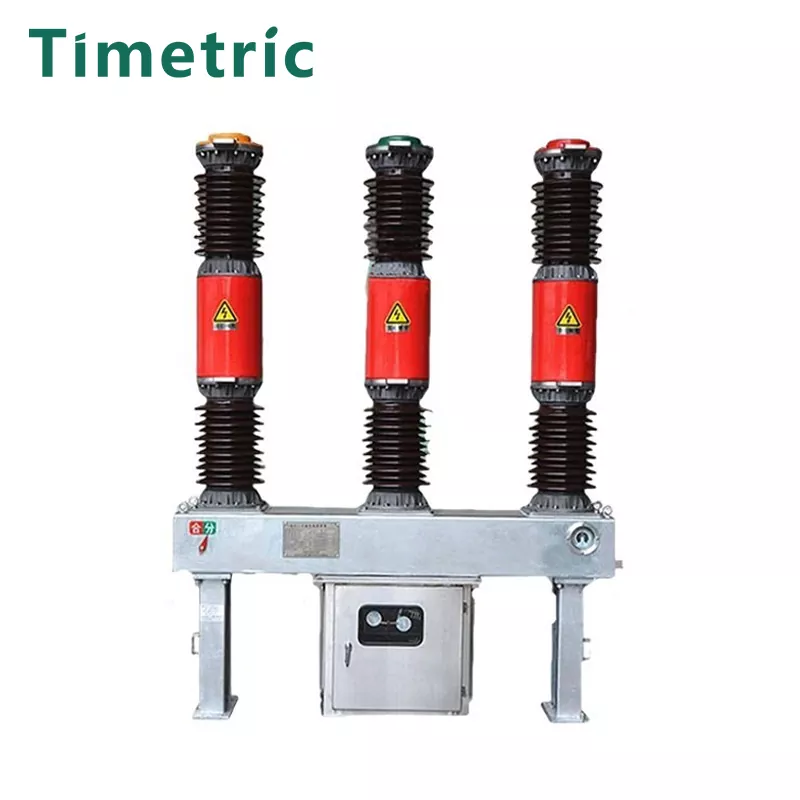

LW36-40.5 SF6 автоматический выключатель

Пункт: LW36-40.5 SF6 выключатель схемы

THELW36-40.5 SF6-выключатель-это трехфазное, 50 Гц наружное электрическое оборудование, предназначенное для управления и защиты систем передачи и распределения мощности 40,5 кВ. Он подходит для приложений, включая:

· Связанные схемы выключателей.

· Переключение конденсаторов Банков.

· Измерение и защита с помощью прикрепляемых трансформаторов тока.

Ключевые функции:

Соответствие стандартам: соответствует национальному стандарту GB1984-1989 («AC Высокий выключатель высокого напряжения») и Международной электротехнической комиссии Standardiec60056: 1987 («Выключатель высокого напряжения AC схемы»).

Отличное разрывное представление:

o Использует камеру газовой дуги для быстрого гашения дуги.

o Короткое время для повышения защиты.

o Способен провести 25 ка 20 раз под номинальным напряжением без снижения производительности.

Низкое обслуживание:

o Не необходимо технического обслуживания газа SF6 в течение срока службы.

o Предлагает страх электрический срок с минимальным вмешательством.

Надежная изоляция:

o Может выдержать 40,5 кВ в течение 10 минут при давлении нуля, обеспечивая надежную изоляцию.

Высокая механическая надежность:

o Разработано для нечастотой работы, с напряженной заключительной способностью.

o Может безопасно-топен и близкие конденсаторные банковские токи до 400 ампер без повторения.

o Способен безопасно переключать пусковые длинные линии (до 25–50 км) без таких проблем, как армирование или выгорание.

Компактный и простой дизайн:

o Компактный размер с асимплевой структурой.

o Длительные периоды эксплуатации без технического обслуживания, обеспечивая сокращение времени простоя и затрат.

Описание модели

Основные технические параметры

Структура и монтажные размеры

Рабочая среда:

Пункт: LW36-40.5 SF6 выключатель схемы

Рабочая среда LW36-40,5 SF6 выключатель схемы:

Диапазон температуры окружающей среды:

Мин: -30 ° С.

Макс: +40 ° C.

(Для особых условий можно настроить для более высоких или более низких диапазонов температуры.)

Высота:

Может быть использован до 1000 метров над уровнем моря.

Для высот более 1000 метров могут быть необходимы корректировки для обеспечения надлежащей производительности.

Влажность:

Относительная влажность не должна превышать 95%(не конденсирование).

Уровень загрязнения:

Подходит для среды с модеровыми уровнями загрязнения (UP Topollution Degrouth III в соответствии с стандартами IEC).

Сейсмическое сопротивление:

Разработано для интенсивности выдержки до 8 градусов по шкале Рихтера.

Сопротивление ветра:

Может выдержать скорость ветра до 160 км/ч, что делает его подходящим для наружных установок в областях, подверженных сильным ветрам.

Возможные причины сбоя электрической цепи

Пункт: LW36-40.5 SF6 выключатель схемы

Возможные причины сбоя электрической цепи:

Недостаточное давление газа SF6:

Низкое давление газа SF6 может ухудшить способность разжигать дуговую способность, что приводит к неспособности должным образом прерывать разломы. Регулярные проверки давления газа необходимы для надежной работы.

Загрязнение газа SF6:

Загрязняющие вещества (например, влажность, воздух или частицы) в газе SF6 могут ухудшить свои диэлектрические свойства и эффективность увлечения дугами, что приводит к неправильной работе.

Механические сбои:

Износ и разрыв на внутренних компонентах (например, контакты, пружины, механизмы оперирования) может привести к неисправности, таким как неспособность закрыть или открывать выключатель при необходимости.

Перевернутые или условия короткого замыкания:

Если выключатель подвергается загрузке условий для ордорта за пределами своей номинальной емкости, он может не прерывать ток неисправности эффективно, потенциально приводящий к повреждению системы.

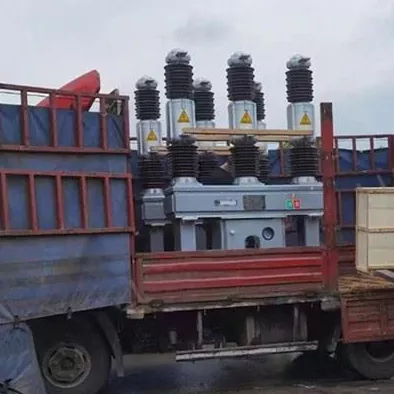

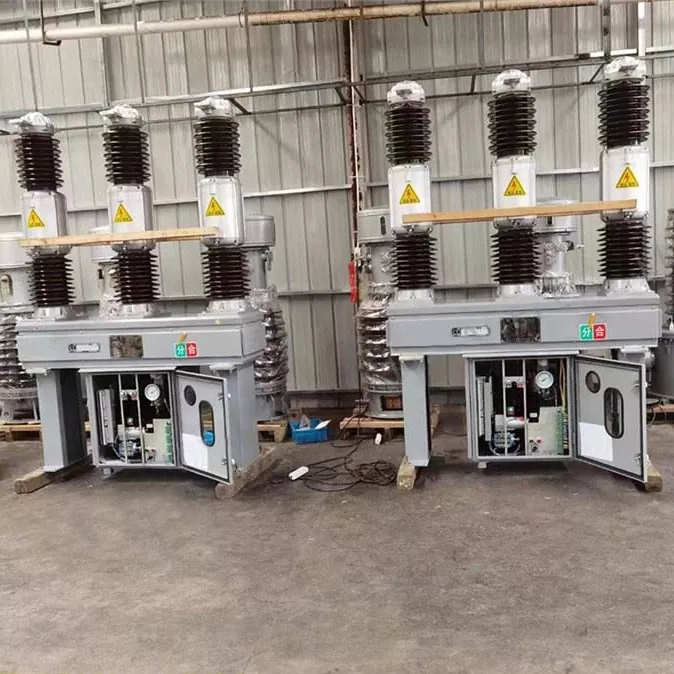

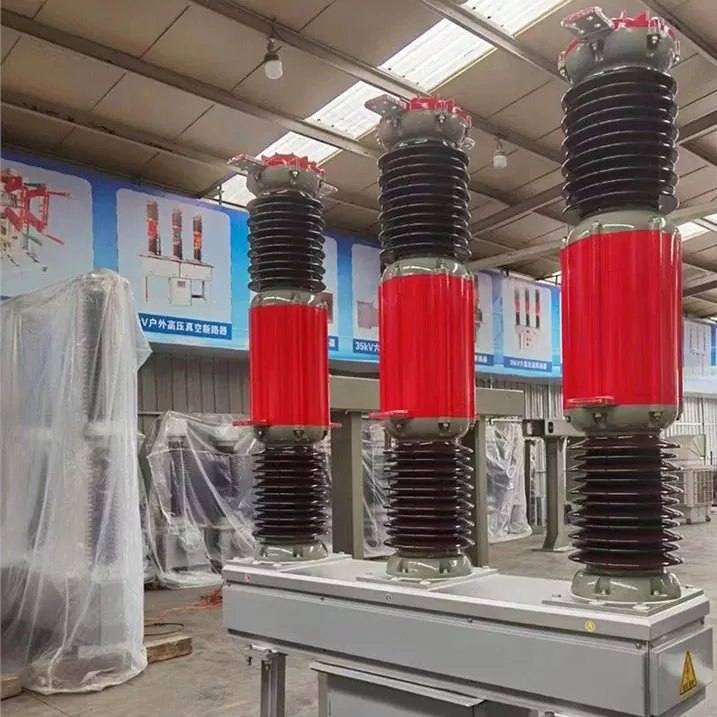

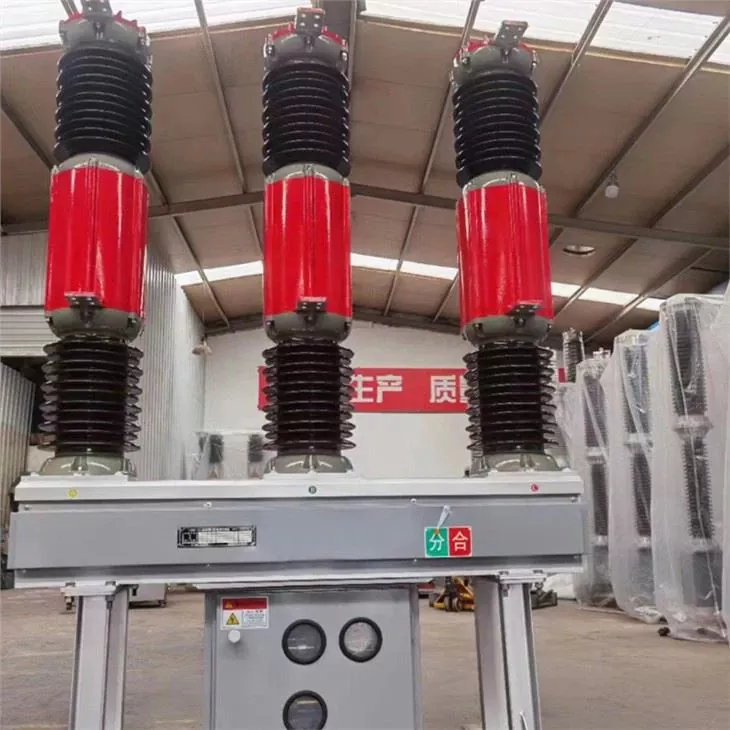

Продукт реальный выстрел

Часто задаваемые вопросы

Пункт: LW36-40.5 SF6 выключатель схемы

1. Какое номинальное напряжение выключателя схемы LW36-40,5 SF6?

· Выключатель схемы LW36-40,5 SF6 предназначен для анированного напряжения 40,5 кВ, подходящего для систем передачи и распределения мощности 35 кВ.

2. Какой тип газа использует LW36-40.5 для погашения дуги?

· GAS-газ USESSF6 (гексафторид серы), известный своими превосходными диэлектрическими и облегчающими дугообразными свойствами, обеспечивающими надежную работу даже в условиях высокой ошибки.

3. Каков механический срок службы выключателя LW36-40,5 SF6?

· Техханический срок службы выключателя LW36-40,5 SF6 предназначен для превышения 3000 операций, что делает его подходящим для частых переключений в требовательных средах.

4. Можно ли использовать автоматический выключатель схемы SF6 SF6 для переключения банка конденсатора?

· Да, LW36-40,5 может использоваться в отчаих и конденсационных банках и способен безопасно переключаться на 400 ампер тока без повторения.
