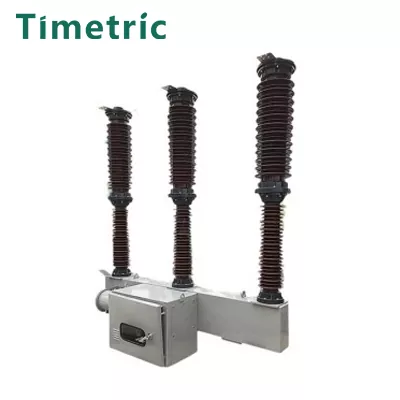

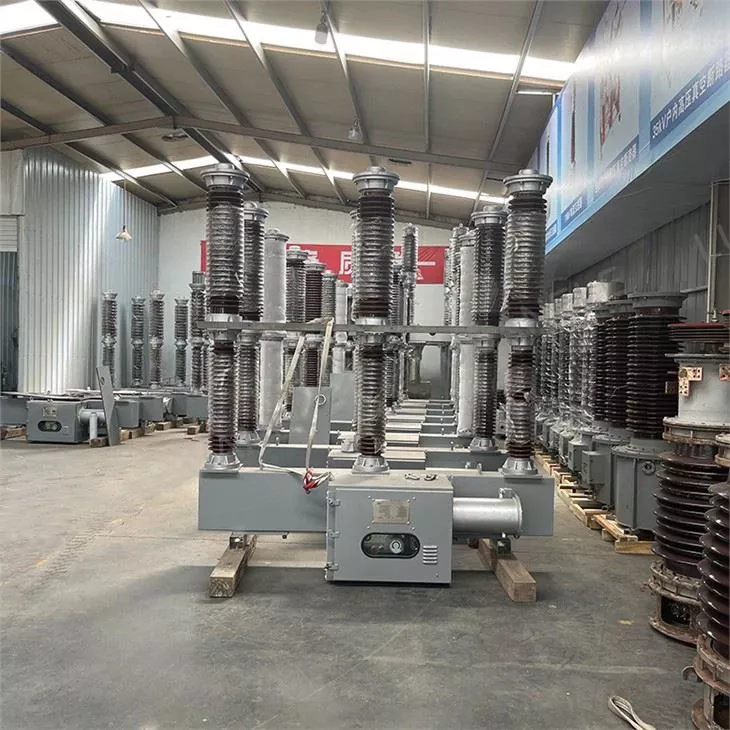

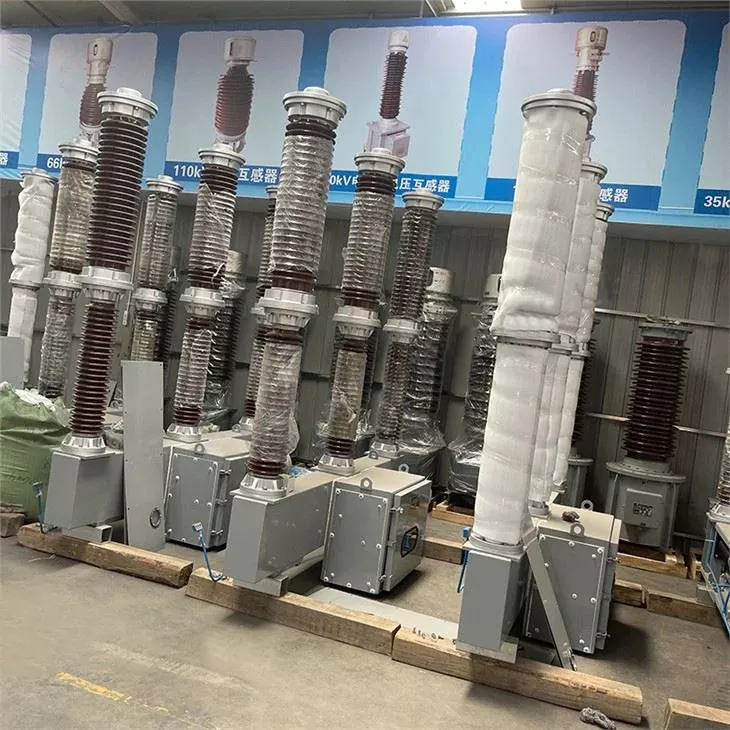

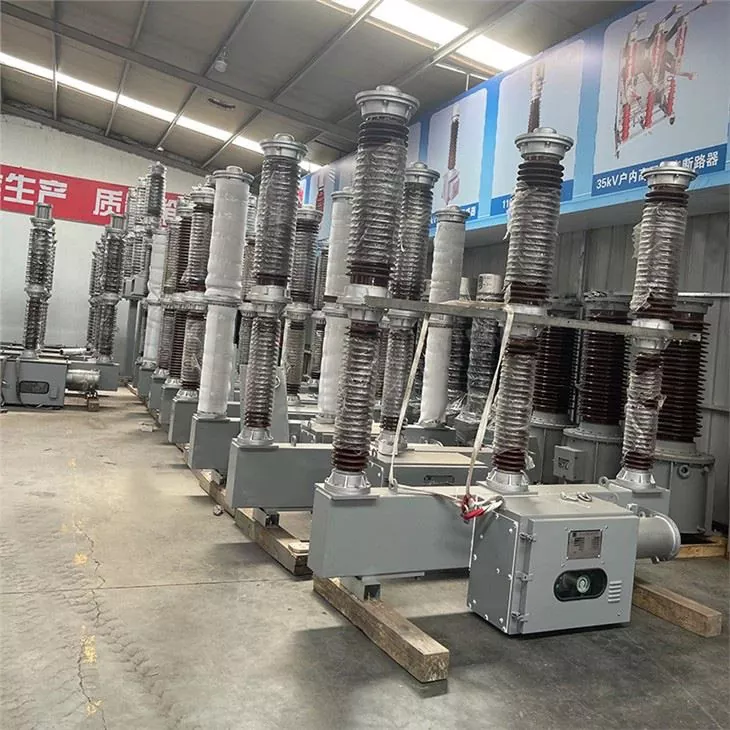

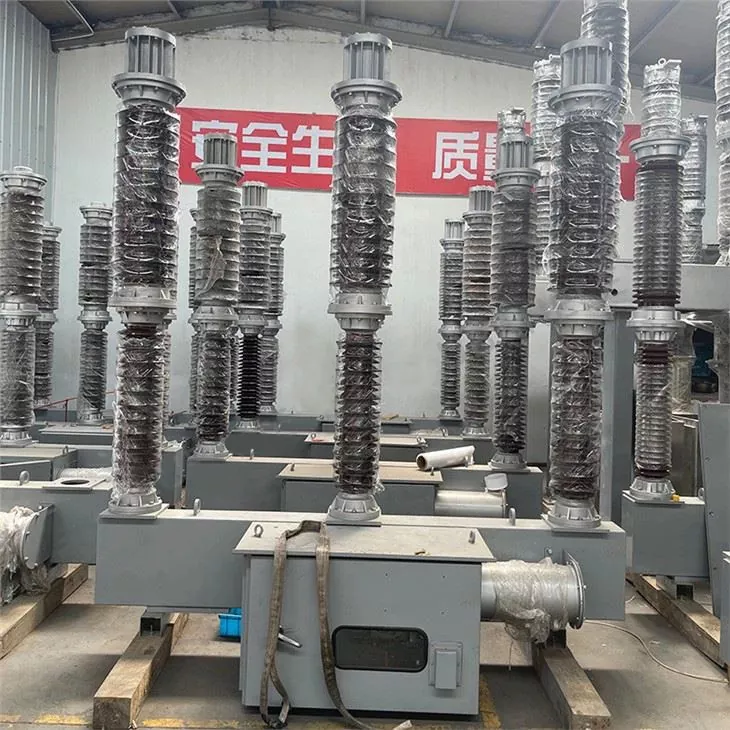

LW9-72.5 SF6 Автоматический выключатель

Товар: LW9-72.5 SF6 Автоматический выключатель
Отличные характеристики гашения дуги:
Газ SF6 обеспечивает исключительные возможности тушения электрических дуг.
Компактный и простой дизайн:
Автоматический выключатель имеет простую конструкцию и компактный размер, что упрощает установку.
Эффективное открытие:
Он обеспечивает сбалансированную работу и надежное открывание.
Герметичная конструкция с низким уровнем шума:
Герметичная конструкция минимизирует рабочий шум.
Низкие требования к обслуживанию:
Автоматический выключатель требует меньше усилий по проверке и техническому обслуживанию, что делает его удобным для пользователя.

Отправить запрос

Описание продукта

Преимущества наружного автоматического выключателя LW9-72,5 SF6:

Основные преимущества:

Мощная разрушающая способность

Элегазовый выключатель LW9-72.5 использует газ под высоким давлением для быстрого гашения электрических дуг, обеспечивая быстрое и безопасное прерывание больших токов. Он эффективно предотвращает риск повторного возгорания при отключении емкостного или индуктивного тока, что делает его надежным для цепей среднего и высокого напряжения.

Долговечный и прочный

Этот автоматический выключатель имеет длительный срок службы и требует менее частого обслуживания. Он рассчитан на частые операции и может выполнять до 19 последовательных отключений на полной мощности (50 кА) с общей отключающей способностью до 4200 кА.

2. Длительный электрический срок службы.

Превосходная изоляция

Газ SF6 обеспечивает отличную изоляцию, позволяя выключателю безопасно работать даже под высоким давлением (0,3 МПа). Он легко проходит различные испытания изоляции, обеспечивая высокий уровень защиты от электрических неисправностей.

Надежное уплотнение и низкие эксплуатационные расходы

Конструкция гидромолота обеспечивает плотную герметизацию газовых отсеков, не допуская попадания влаги. Каждая деталь, включая камеру прерывателя и резистор, помещена в отдельный газовый отсек. Это упрощает установку и обслуживание без необходимости открывать внутренние компоненты.

Описание модели

Рабочая среда:

Товар: LW9-72.5 SF6 Автоматический выключатель

Условия установки и эксплуатации:

Варианты монтажа: боковой или средний.

Диапазон температур:

Верхний предел: +40°C

Нижний предел: -30°C

Высота: ≤2000м

(Для большей высоты номинальный уровень изоляции должен быть увеличен)

Сопротивление ветра:

Максимальное давление ветра: 700 Па (эквивалентно скорости ветра 34 м/с)

Сейсмическая стойкость:

Сила землетрясения до 8 градусов.

Уровень загрязнения: Класс I

Максимальная дневная разница температур: не более 25°C.

Основные технические параметры

Число	Параметр	Единица	Ценить
1	Номинальное напряжение	кВ	72.5
2	Номинальный ток	A	2500/3150
3	Номинальный ток отключения при коротком замыкании	кА	31,5/40
4	Номинальный ток включения при коротком замыкании (пиковое значение)	кА	80
5	Номинальный кратковременно выдерживаемый ток	кА	31,5/40
6	Номинальная продолжительность короткого замыкания	S	4
7	Номинальный пиковый выдерживаемый ток (пик)	кА	80
8	Ток отключения при замыкании в ближней зоне	кА	31,5×75%
9	Номинальный ток отключения	кА	31,5×25%
10	коэффициент первого открытого полюса		1.5
11	Время открытия	S	≤0,03
12	Время перерыва	S	≤0,06
13	Время закрытия	S	≤0,15
14	промежуточное время	S	≥0,3
15	единое время	S	0.06
16	Вес газа гексафторида серы, заправленного в автоматический выключатель	кг	3.5
17	Полная масса автоматического выключателя	кг	1000
18	Механическая жизнь	Второсортный	3000

Внимание, вторичная проводка

Переключатель блокировки

Электрическая блокировка выключателя достигается за счет преобразования FK, которое также включает в себя надежную внутреннюю механическую блокировку. При открытии переключателя вручную не тяните с силой защелку, если она сопротивляется. Аналогичным образом, если закрывающая защелка не двигается, не тяните сильно. Вместо этого проверьте положение указателя, прежде чем пытаться снова разомкнуть или замкнуть переключатель.

Вакуумный манометр

Выводы вакуумного манометра с электрическим контактом подключаются в нижней части крышки, при этом нормально разомкнутый контакт выходит из манометра. Указатель нижнего предела установлен на 0,2 МПа (или 0,25 МПа, учитывая -10°C). При падении давления элегазового газа до 0,2 МПа контакт замыкается и подключается к цепи релейной защиты. Пользователи могут регулировать нижний предел в зависимости от своих эксплуатационных потребностей, но его не следует устанавливать ниже 0,2 МПа.

Кольца ручного управления

Запирающее кольцо расположено на внешней стороне коробки, а разрывное кольцо — внутри. Обязательно используйте правильное кольцо во время ручного управления, чтобы избежать ошибок.

Мощность двигателя для хранения энергии

Энергоаккумулирующий двигатель должен питаться от сети переменного тока.
