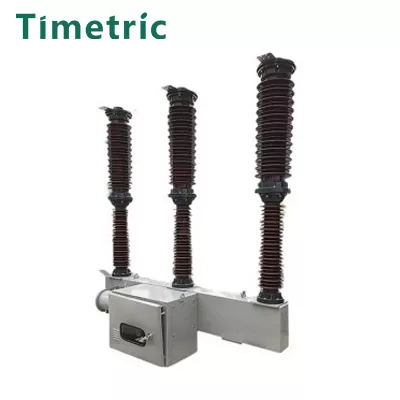

LW9-72.5 Автоматический выключатель с гексафторидом серы

Выключатель с гексафторидом серы LW9-72.5 представляет собой высоковольтное электрическое устройство трехфазного переменного тока частотой 50 Гц для наружного применения. Он предназначен в первую очередь для защиты линий электропередачи и преобразования, а также может служить в качестве связующего выключателя.

Ключевые особенности:

Трехфазная сборка:

Автоматический выключатель собран как трехфазный блок на раме с пружинным механизмом CT15.

Опции управления:

Это позволяет осуществлять ручное управление трехфазными операциями на месте, а также дистанционное управление. Однако он не поддерживает однофазную работу.

Качественная изоляция:

Используя в качестве изолирующей среды газ гексафторид серы (SF6), этот выключатель обеспечивает чрезвычайно высокий уровень изоляции. При давлении 0,3 МПа он легко выдерживает различные изоляционные испытания с существенным запасом прочности.

Простая структура и производительность уплотнения:

Автоматический выключатель имеет простую конструкцию с хорошими герметизирующими свойствами. Дугогасящая камера, резистор и стойка образуют независимый газовый барьер, а низкое содержание влаги в элегазе повышает надежность.

Простая установка и обслуживание:

Выключатель с гексафторидом серы LW9-72.5 спроектирован таким образом, чтобы обеспечить простоту установки и обслуживания, не требуя разборки внутренних компонентов для обеспечения герметичности.

Описание модели

Рабочая среда:

Артикул: Автоматический выключатель с гексафторидом серы LW9-72.5 Условия установки и эксплуатации

Варианты монтажа:

Боковой монтаж

Средний монтаж

Диапазон температур окружающей среды:

Верхний предел: +40°C

Нижний предел: -30°C

Высота:

Максимум: ≤2000 м

(Для высоты более 2000 м номинальный уровень изоляции должен быть соответственно увеличен)

Сопротивление ветра:

Максимальное давление ветра: 700 Па (эквивалентно скорости ветра 34 м/с)

Сейсмическая стойкость:

Интенсивность землетрясения: до 8 градусов.

Уровень загрязнения:

Класс I

Максимальная дневная разница температур:

Не более 25°С

Основные технические параметры

Конструкция и монтажные размеры

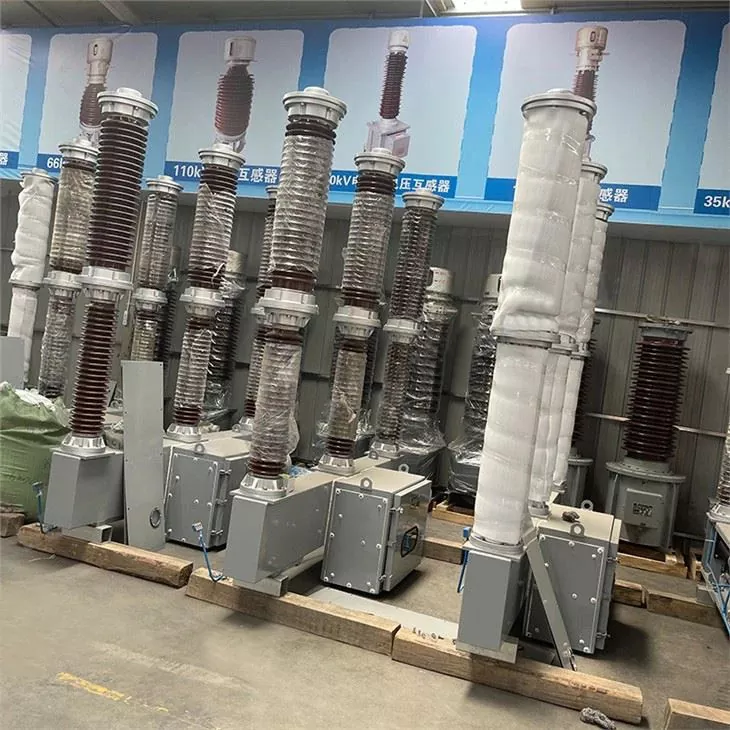

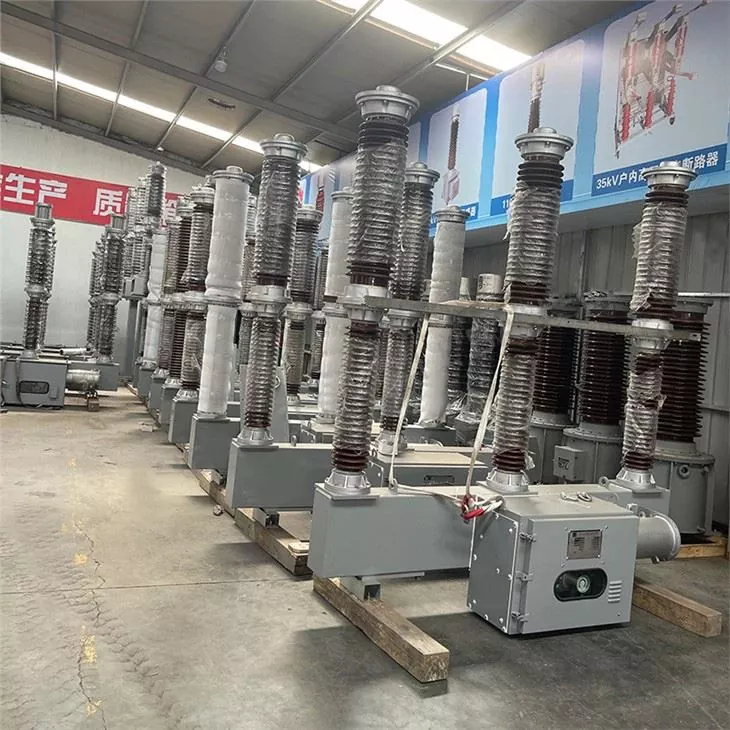

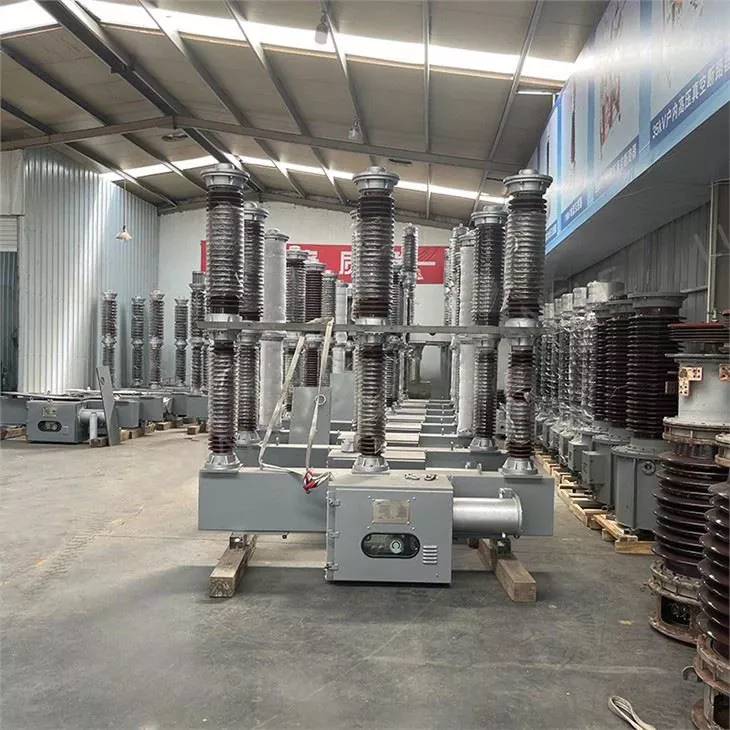

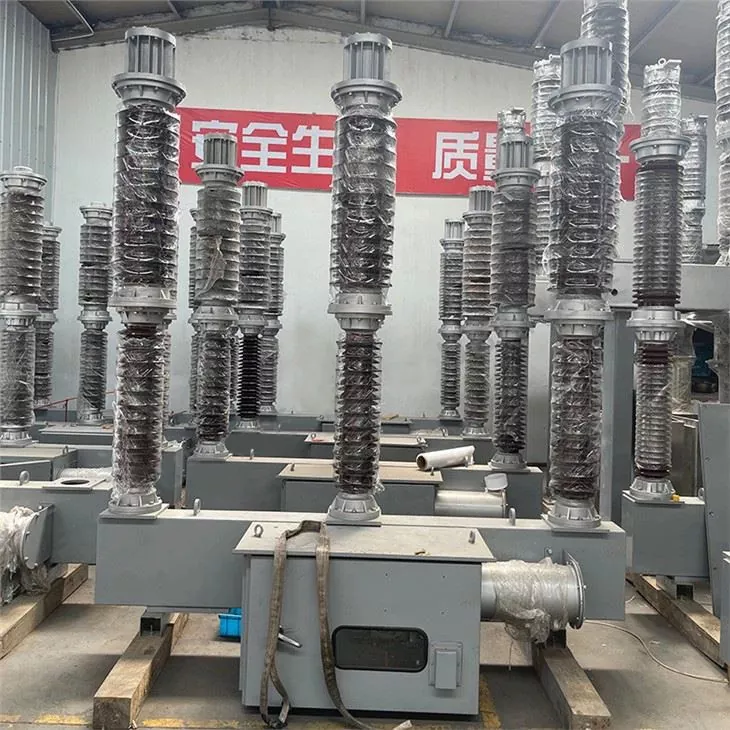

Реальный снимок продукта

Часто задаваемые вопросы

В1: какое время выполнения заказа или доставки?

A1: Время выполнения заказа зависит от заказанного количества, обычно в течение 20-30 дней после получения предоплаты.

Вопрос 2: Каково номинальное напряжение автоматического выключателя на основе шестифторида серы LW9-72,5?

A2: Номинальное напряжение 72,5 кВ и 66 кВ.

В3: Как вы контролируете качество?

A3: У нас есть профессиональная команда контроля качества, которая следует принципам общего управления качеством (TQM) для обеспечения качества. Каждый шаг соответствует стандартам, и мы предоставим вам фотографии или видео.
