Timetric Electric — крупное наружное автоматическое устройство повторного включения среднего напряжения среднего напряжения в Китае. Мы уже много лет занимаемся производством открытых распределительных устройств, и наша продукция имеет конкурентоспособные цены и пользуется популярностью у клиентов в Южной Америке, на Ближнем Востоке, в Африке и Юго-Восточной Азии. Мы стремимся предоставлять качественные услуги клиентам в этих регионах.
Реклоузер упакован в стандартный экспортный деревянный ящик вместе с блоком управления и компонентами, такими как соединительный кабель, клеммный разъем и т. д. Дополнительные аксессуары, такие как трансформатор вспомогательного напряжения, монтажный кронштейн и т. д., будут транспортироваться в отдельном ящике. Реклоузер заводской сборки переводится в положение «Контакт ОТКРЫТ» для упаковки.
Документы, предоставляемые реклоузером во время отправки: Руководство по эксплуатации, Сертификат плановых испытаний, чертежи, упаковочный лист и другие документы, согласованные по взаимному согласию в контракте с Timetric.
Реклоузер транспортируется только в упакованном виде. При подъеме деревянного ящика необходимо принять следующие меры предосторожности: Убедитесь, что упаковочные ящики не размещены на влажных поверхностях/заболоченных участках; Реклоузеры следует поднимать с помощью подъемного устройства, оснащенного вилами или стропами. При использовании крана следует использовать стропы. Юниты нельзя перекатывать или ронять. Каждый реклоузер собирается и тестируется на заводе. Перед отправкой оборудование тщательно проверяется, чтобы гарантировать качество продукта и отсутствие дефектов. Если обнаружены повреждения, пожалуйста, свяжитесь с нами.
Реклоузер в полной упаковке всегда следует хранить в помещении, чтобы защитить его от прямых солнечных лучей, дождя или снега. Реклоузер следует хранить в оригинальных транспортных единицах, где они хорошо защищены от повреждений.
Реклоузеры могут храниться до 3 месяцев с момента отгрузки с завода. Для более длительного хранения необходимо снять упаковку и хранить реклоузер в необходимых условиях окружающей среды, как указано ниже:
- Герметичная крыша
- Твердая, плоская земля
- Относительная влажность менее 50%
- Температура 20 ℃ (+10 ℃)
- Нагревательные элементы должны быть подключены к электропитанию, чтобы
защитить оборудование управления от коррозии или замерзания. Конструкции можно хранить на открытом воздухе, соблюдая надлежащую осторожность, чтобы предотвратить скопление воды или отложение почвы. Запасные части следует хранить в помещении в оригинальной упаковке.

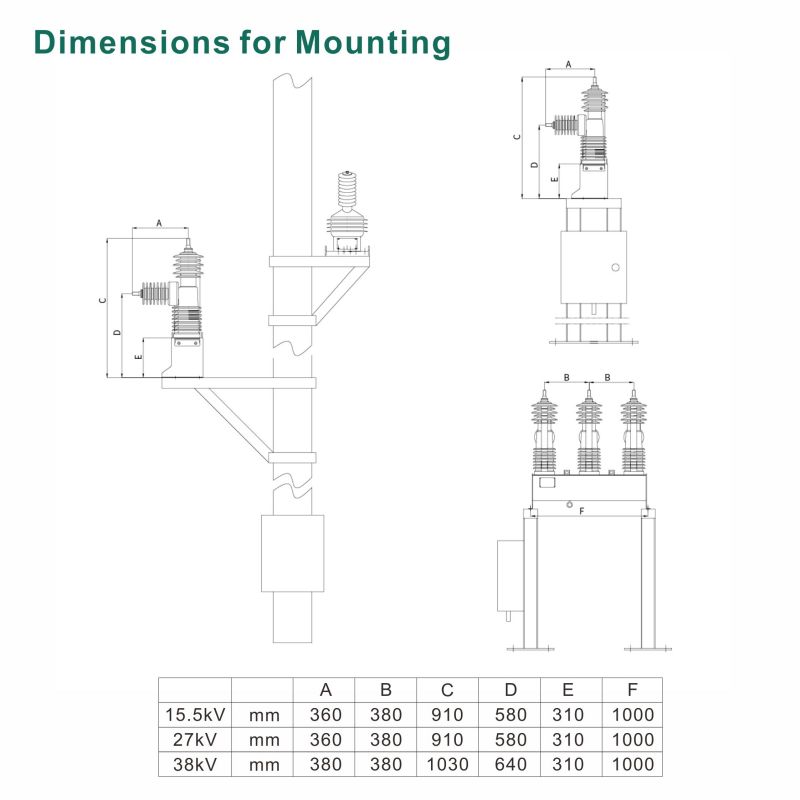

Реклоузер подходит для установки в раме подстанции, двухполюсной раме, однополюсной раме или в раме, изготовленной по индивидуальному заказу в соответствии с потребностями клиента. Независимо от метода, реклоузер должен быть надежно закреплен. Следуйте рекомендациям вашей компании и различным нормам для установки высоты реклоузера, крепления рамы к опоре или основанию и выполнения соединений. Перед отправкой с завода каждый блок реклоузера тестируется на заводе как система с конкретным блоком управления. Таким образом, блок переключателей и блок управления упакованы в одну и ту же упаковку, и если вам необходимо заменить блок переключателей или блок управления, свяжитесь с нами.
Все металлические монтажные рамы и конструкции должны быть заземлены на общей заземляющей сети на объекте. Для хорошей работы электронных компонентов важно, чтобы общее сопротивление заземляющей сетки на объекте составляло менее одного Ома. Проверьте все заземляющие соединения к приваренной клемме заземления внутри блока управления, чтобы убедиться, что они целы и надежно закреплены. Не сгибайте кабель радиусом менее 12 дюймов, чтобы не повредить его.
Тест вакуумного прерывателя
Рекомендуется провести одноминутное испытание на устойчивость к напряжению промышленной частоты на каждом вакуумном прерывателе, чтобы проверить, нет ли потери вакуума во время транспортировки или погрузочно-разгрузочных работ. Согласно общему стандарту, вакуумный прерыватель с неповрежденным вакуумным уплотнением должен выдерживать 80 % номинального напряжения, например 40 кВ переменного тока (80 % от 50 кВ) для 15 кВ и 27 кВ, 56 кВ переменного тока (80 % от 70 кВ) для 38 кВ при открытом контакты. Тот же прерыватель с утечкой вакуума (открытый к нормальной атмосфере) будет перегорать в зазоре при гораздо более низком напряжении. В случае внутреннего пробоя изолируйте фазы и проверьте каждую фазу соответственно, чтобы определить неисправный прерыватель. Ввод в эксплуатацию дефектных опорных узлов не допускается, и перед установкой реклоузера убедитесь, что все опорные сборки находятся в хорошем состоянии.
Тест контактного сопротивления
Закройте реклоузер через контроллер и соответствующий соединительный кабель. Измерьте контактное сопротивление с помощью определенного оборудования с номиналом не менее 100 А постоянного тока. Значение контактного сопротивления для каждой фазы должно быть не более 50 мкОм. Убедитесь, что контакты измерительного комплекта подключены только к входной и выходной клемме столба.

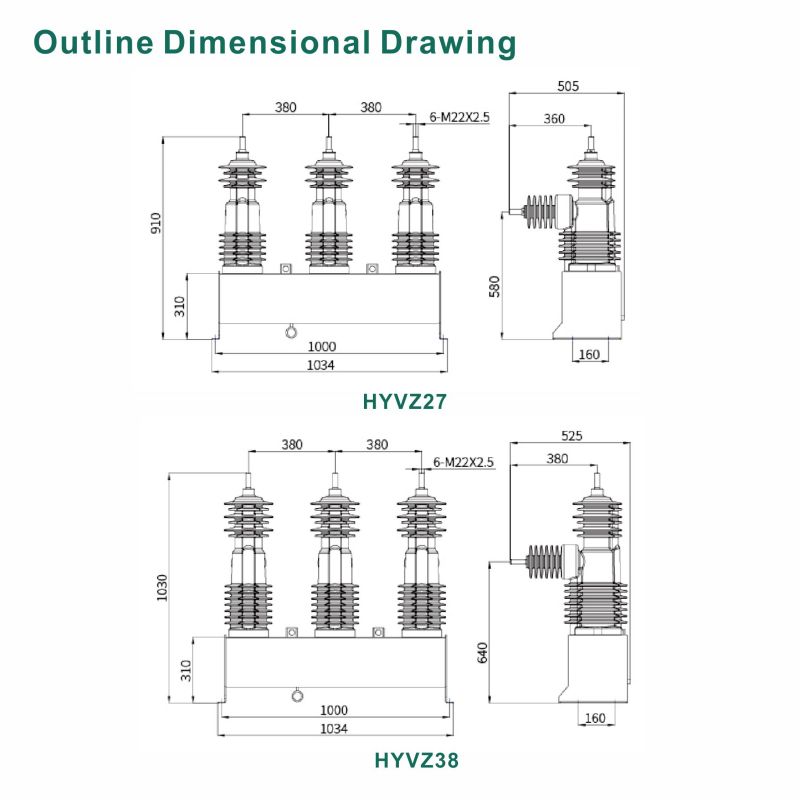

Модель | Единица | A | C | E | F | ||
15кВ | мм | 360 | 380 | 910 | 580 | 310 | 1000 |
27кВ | мм | 360 | 380 | 910 | 580 | 310 | 1000 |
38кВ | мм | 360 | 380 | 1030 | 640 | 310 | 1000 |
Перед вводом в эксплуатацию реклоузер должен быть проверен на механическое и электрическое функционирование. Обратите внимание, что при отправке с завода реклоузер транспортируется в состоянии ОТКРЫТО(ВЫКЛ).
Не заземляйте ни одну из сторон аккумулятора, а также не заземляйте клеммы рабочих катушек привода. Это приведет к необратимому повреждению устройства.
Когда реклоузер полностью смонтирован и выполнены все механические и электрические соединения, перед подачей питания на реклоузер к основным линиям выполните следующие обязательные проверки:
1. Убедитесь, что реклоузер правильно выровнен и надежно закреплен.
2. Проверьте герметичность всего оборудования, чтобы избежать каких-либо упущений.
3. Убедитесь, что все провода и кабельные соединения находятся в хорошем состоянии.
4. Убедитесь, что блок переключения и блок управления заземлены, как указано выше.

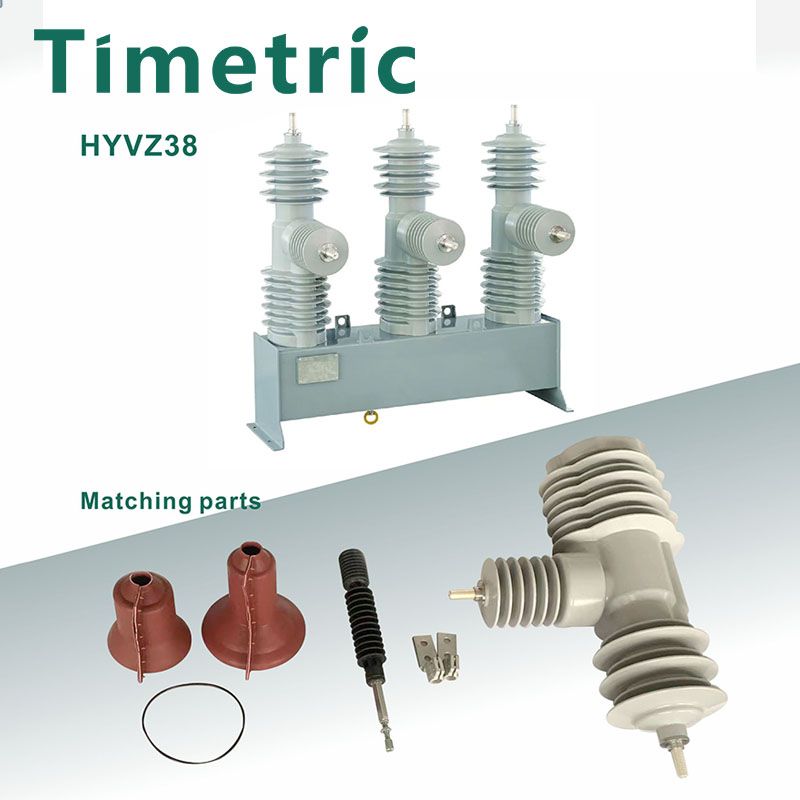

1 Обзор реклоузера
Реклоузер с дистанционным управлением и контролем:
• Три вакуумных прерывателя управляются одним магнитным приводом как на открытие, так и на закрытие.
• Привод и связанный с ним механизм заключены в резервуар и крышку из нержавеющей стали, окрашенные порошковой краской для использования на открытом воздухе.
• Отливки из гидрофобной циклоалифатической эпоксидной смолы прикрепляются болтами к крышке.
• Внешний указатель, хорошо заметный на резервуаре, указывает на состояние АПВ ОТКРЫТО/ЗАКРЫТО.
• Работа реклоузера осуществляется с помощью низковольтного магнитного привода, активируемого замыканием и размыканием конденсаторов, расположенных в контроллере, которые, в свою очередь, заряжаются от бортового источника питания. Две герметичные свинцово-кислотные батареи 12 В 7 Ач составляют систему резервного электропитания, обеспечивающую напряжение системы 24 В.
▶ Прочная герметизация вакуумного прерывателя
Используя технологию цельной формы, прерыватели герметизируются гидрофобной эпоксидной смолой премиум-класса большой толщины, что обеспечивает выдающиеся диэлектрические характеристики.
▶ Измерение линейного напряжения
Устройство повторного включения измеряет линейное напряжение на нижних клеммах, что позволяет измерять напряжение, измерять мощность, блокировать направление и использовать различные протоколы защиты.
▶ Измерение тока
Каждая фаза имеет трансформатор тока (ТТ), инкапсулированный на выходной стороне. Это позволяет измерять ток на этих фазах.
▶ Ручное отключение и блокировка
Бак реклоузера оборудован ручным рычагом, которым можно управлять с уровня земли с помощью крюка, который одновременно выполняет отключение и блокировку. Этот механический ручной рычаг блокирует электронное дистанционное закрытие, а ручное отключающее кольцо в нижнем положении можно восстановить только физически.
Ниже приведены описания основных операций реклоузера.
▶ Закрытие
Реклоузер можно закрыть только электрически. Когда контроллер находится в ЛОКАЛЬНОМ режиме, реклоузер можно закрыть кнопкой «I» на передней панели. Если установлено правильное удаленное соединение, реклоузер также можно закрыть из удаленной SCADA через связь, при этом контроллер находится в УДАЛЕННОМ режиме. Из соображений безопасности реклоузер не разрешается закрывать вручную, и не предусмотрено отдельного приспособления для закрытия реклоузера вручную с помощью какого-либо крючка.
▶ Открытие
Реклоузер может открываться как механически, так и электрически. Когда контроллер находится в ЛОКАЛЬНОМ режиме, реклоузер можно открыть с помощью кнопки «O» на передней панели. Если установлено правильное удаленное соединение, реклоузер также можно открыть из удаленной SCADA через связь, когда контроллер находится в режиме
УДАЛЕННЫЙ режим.
▶ Ручное (механическое) открытие
В случае возникновения каких-либо аварийных ситуаций нормальное размыкание главных контактов реклоузера с помощью контроллера невозможно, например, дверца блока управления заблокирована или электрическое открывание отключено, блок переключателя можно безопасно открыть механически, прибегая к физическому способу с помощью стандартного изолированного крючка. от уровня земли. Открытие вручную можно осуществить, быстро и сильно потянув вниз рычаг ручного отключения (желтое кольцо) в нижней части бака. Это приведет к механическому открытию трех полюсов одновременно. Реклоузер имеет безопасный и надежный механизм ручного отключения.
Когда реклоузер открывается вручную, рычаг ручного отключения остается заблокированным и блокирует любую дальнейшую операцию закрытия реклоузера (ЗАКРЫТО БЛОКИРОВАНО). Такая ситуация ручного открытия реклоузера, скорее всего, может быть аварийной ситуацией; необходимо обеспечить, чтобы реклоузер не мог быть снова закрыт электрически, если он открыт вручную из соображений безопасности.
Чтобы гарантировать, что АПВ остается открытым, внутри АПВ предусмотрено, что никакая команда на электрическое включение не может быть инициирована с блока управления локально или дистанционно. Более того, чтобы гарантировать дополнительную безопасность, блок переключателя реклоузера остается механически заблокированным, даже если с блока управления подается электрическая команда. После окончания аварийной ситуации для восстановления операции закрытия необходимо физически вернуть рычаг ручного отключения в нормальное положение. Используйте крюк, чтобы вручную вернуть рычаг назад.
1 Обзор технического обслуживания
Реклоузер практически не требует обслуживания, если с ним правильно обращаться. Частота эксплуатации и местные условия окружающей среды являются основными факторами при составлении графика технического обслуживания.
В значительной степени безопасность и успешное функционирование любого устройства или системы, связанной с реклоузером, зависит от правильной установки, ввода в эксплуатацию, программирования и настройки устройства.
Чтобы обеспечить длительную и надежную работу, реклоузер следует проверять через регулярные промежутки времени. При составлении графика технического обслуживания следует учитывать опыт эксплуатации, условия окружающей среды, количество операций, величину прерываемого тока и любые необычные условия эксплуатации.
Работы по техническому обслуживанию могут выполняться только профессиональным персоналом, прошедшим обучение и ознакомленным со всеми процедурами и правилами.
При необходимости обращайтесь в компанию Timetric за помощью в проведении работ по обслуживанию, техническому обслуживанию и ремонту.
2 Подготовка перед техническим обслуживанием
1. Соблюдайте все правила эксплуатации, указанные в предыдущих пунктах.
2. Отключите электропитание с обеих сторон блока коммутации.
3. Убедитесь, что главная цепь правильно заземлена.
4. Убедитесь, что в вашей стране соблюдаются все нормы безопасности.
3 Рекомендуемый план проверок и технического обслуживания
Ниже приведены некоторые предлагаемые проверки и тесты, а на основе результатов, полученных в ходе периодических проверок, пользователи могут установить оптимальный интервал времени для проведения работ по техническому обслуживанию.
Визуальные проверки:
● Чистота полюсных клемм.
● Повреждения и герметичность соединений, например, изгибы и разрывы.
● Видимая коррозия или повреждение металлических деталей и кабелей.
● Все соединения металлических деталей, таких как гайки, болты, метизы и т. д.
● Все заземляющие соединения.
● Все заводские таблички, паспортные таблички, этикетки.
● Все проводные соединения
Рекомендуемый интервал технического обслуживания для установок в нормальных условиях составляет 18 месяцев, а в экстремальных условиях – 12 месяцев.
● Общее состояние аккумулятора и клемм (6 месяцев в нормальных условиях, 6 месяцев в экстремальных условиях).
● Эксплуатация модулей связи (если применимо) (6 месяцев в нормальных условиях, 6 месяцев в экстремальных условиях)
● Испытание защиты с использованием вторичного инжекционного оборудования в сочетании с проверкой работоспособности устройства повторного включения (4 года в нормальных условиях, 2 года в экстремальных условиях).
● Эксплуатация рычага ручного отключения (желтое кольцо) (1 год в нормальных условиях, 1 год в экстремальных условиях).
● Замена батареи в зависимости от частоты и продолжительности сбоев внешнего вспомогательного источника питания и степени разрядки батареи в таких условиях. (3-5 лет в нормальных условиях, 3-5 лет в экстремальных условиях)
Нет. | Технические характеристики | 15кВ | 27кВ | 38кВ |
1 | Монтаж | Наружный монтаж, монтаж на опорах и подстанциях | ||
2 | Стандартный | МЭК 62271-111 и IEEE C37.60. | ||
3 | Номинальное напряжение системы | 15кВ | 27кВ | 38кВ |
4 | Номинальная частота | 50/60 Гц | 50/60 Гц | 50/60 Гц |
5 | Номинальный непрерывный ток | 630/800А | 630/800А | 630/800А |
6 | Номинальный ток отключения короткого замыкания | 12,5 кА | 12,5 кА | 16кА |
7 | Номинальный ток включения при коротком замыкании | 31,5 кА | 31,5 кА | 40 кА |
8 | Кратковременная выдержка тока в течение 3 секунд | 12,5 кА | 12,5 кА | 16кА |
9 | Номинальное выдерживаемое напряжение грозового импульса | 110кВ | 125 кВ | 170кВ |
10 | Номинальное кратковременное выдерживаемое напряжение P.F. | 50кВ | 60кВ | 70кВ |
11 | Зарядный ток линии | 2А | 5А | 5А |
12 | Зарядный ток кабеля | 10А | 25А | 40А |
13 | Последовательность повторного включения | O - 0,2 с - CO - 2 с - CO - 2 с - CO - Блокировка | ||
14 | Время закрытия | ≤ 60 мс | ≤ 60 мс | ≤ 60 мс |
15 | Время открытия | ≤ 40 мс | ≤ 40 мс | ≤ 40 мс |
16 | Количество операций при номинальном токе | 15000 раз | 15000 раз | 15000 раз |
17 | Изоляционный материал опор | Гидрофобная эпоксидная смола | ||
18 | Тип рабочего механизма | Привод с постоянным магнитом | ||
19 | Расстояние утечки | 960 мм | 960 мм | 1290 мм |
20 | Зазор, межфазный | 320 мм | 320 мм | 320 мм |
21 | Минимальный зазор, фаза-земля | 270 мм | 270 мм | 350 мм |
22 | Импеданс между соединениями | < 50 мкОм | < 50 мкОм | < 50 мкОм |
23 | Масса реклоузера без монтажной рамы | 140 кг | 140 кг | 155 кг |
24 | Класс защиты блока переключателей и блока управления | IP56 | IP56 | IP56 |
25 | Скорость выдерживания ветра до | 200 км/ч | 200 км/ч | 200 км/ч |
26 | Температура окружающей среды | от -40℃ до +55℃ | от -40℃ до +55℃ | от -40℃ до +55℃ |
27 | Высота | < 4000 м | < 4000 м | < 4000 м |
Для использования в экстремальных условиях, таких как высокая широта, большая высота, жаркая погода,
влажность, дождливость, холодность и т. д., пожалуйста, свяжитесь с нами для получения технической поддержки.
