Шкаф для переключения среднего напряжения

Диапазон напряжения среднего шкафа переключения напряжения также может быть расширен до 36 кВ, включая более распространенные уровни напряжения, такие как 3 кВ, 6 кВ, 10 кВ, 20 кВ и 35 кВ.

Области применения: Шкафы переключения среднего напряжения в основном используются в городских жилых районах, общественных зданиях, автомагистралях, химической промышленности и т. Д., Для передачи электроэнергии и распределения и подстанции и защиты на выходе.

Что такое шкаф для переключения среднего напряжения? Металлические распределительные устройства, обладающие хорошей изоляцией для других оборудования, кроме переключателей среднего напряжения, предотвращает сжигание дуг через энергоснабжение, обеспечивает безопасность использования энергии, а также избегает расширения диапазона разломов переключателей среднего напряжения при использовании электроэнергии. Шкаф с выключателем среднего напряжения состоит из двух основных частей: корпус шкафа и выключателя цепи, и имеет такие функции, как верхняя и выпускная линия, входные линии кабеля и линии розетки и подключение к шине. Тело шкафа состоит из корпуса, электрических компонентов (включая изоляционные части), различных механизмов, вторичных терминалов и соединений.

Каковы категории распределительного устройства среднего напряжения?

Согласно структуре распределительного устройства среднего напряжения, существует несколько категорий распределительного устройства среднего напряжения:

(1) Полуполизованные распределительные устройства среднего напряжения, передние и боковые стороны шкафа, закрыты, задняя и шина обнажаются, структура проста, стоимость низкая, безопасность плохая, и она близка к ликвидации, такой как тип GGLA.

(2) Распределительный устройства среднего напряжения типа коробки, с металлической оболочкой, но меньше отсеков, шина также закрыта, и безопасность лучше. Такие как тип XGN.

(3) Распределительный устройства среднего напряжения интервального типа, каждая комната разделена одним или несколькими неметаллическими перегородками, и безопасность лучше. Такой как джин тип.

(4) Бронированное распределительное устройство среднего напряжения, каждая комната разделена металлическими перегородками и заземленным, с хорошей безопасностью, сложной структурой, высокой точностью обработки и немного более высокой ценой. Например, тип Kyn, сделанный в Китае и ZSL -тип ABB.

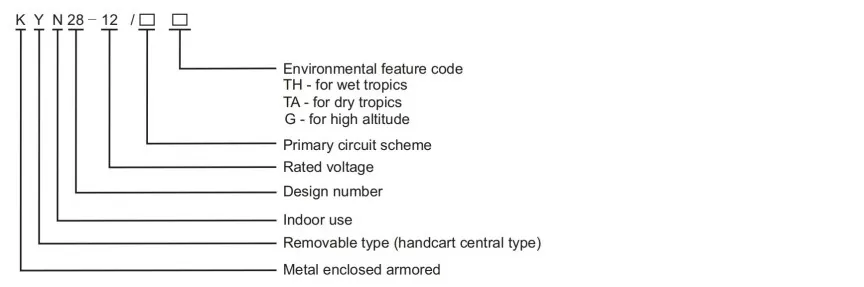

Описание модели

Основные технические параметры

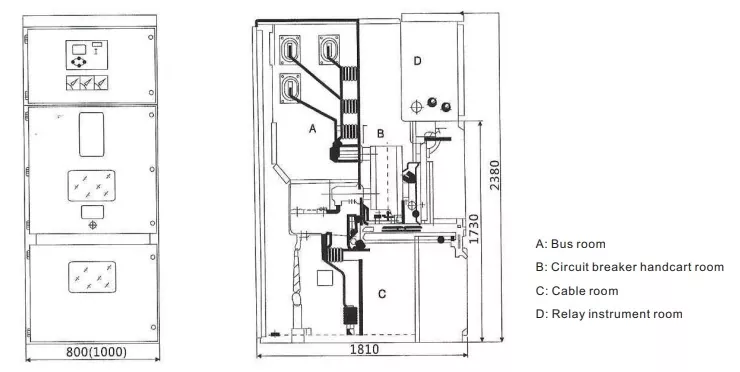

Структура и монтажные размеры

Рабочая среда:

Требования к среде использования среднего напряжения распределительного устройства включают температуру, влажность, высоту, качество воздуха и другие аспекты.

1. Требования к температуре. Требования к температуре распределительного устройства среднего напряжения, как правило, составляют -5 ℃ ~+40 ℃. Когда температура превышает этот диапазон, будут затронуты электрические характеристики, механические характеристики и уровень защиты электрического шкафа.

‌2. Требования к влажности. Требования к влажности среднего напряжения распределительного устройства обычно заключаются в том, что относительная влажность не превышает 50%. Когда влажность слишком высока, утечка, сокращение изоляции и другие проблемы могут возникать внутри электрического шкафа, что влияет на срок службы и безопасность оборудования.

3. Требования к высоте: для высотных областей среднее напряжение должно использоваться при пониженной емкости или подвергать испытаниям противостояния напряжения в соответствии с соответствующими стандартами. Например, на высоте 3000 метров необходимы испытания на коррекцию изоляции и противостояние напряжения для обеспечения нормальной работы оборудования.

4‌. Требования к качеству воздуха. Требования к качеству воздуха среднего распределительного устройства относительно высоки и, как правило, не содержат коррозионных газов, пыли и других вредных веществ. Когда эти вредные вещества существуют в воздухе, они будут повредить электрическому оборудованию и влияют на срок службы и безопасность оборудования.

Преимущества и функции распределительного устройства

Основные особенности и преимущества среднего напряжения распределительного устройства включают следующие аспекты:

1. Высокие характеристики параметров: распределительный устройства среднего напряжения имеет отличные параметры производительности, такие как способность выдерживания высокого напряжения и возможность выдержания тока короткого замыкания. Например, импульс молнии выдержал напряжение распределительного устройства среднего напряжения, достигая 75 кВ, а номинальный короткий протяженный ток может достигать 25-40 тыс. Он может работать стабильно в различных высоковольтных средах, эффективно противостоять ударам разломов, таким как перевальника и ток короткого замыкания в системе питания, и обеспечить непрерывность питания.

2. Хорошая изоляция и армировая производительность: распределительный устройства среднего напряжения разработан с хорошей изоляцией и армированием. Например, внутренняя пропускная способность среднего напряжения распределительного устройства достигает 31,5ka/4s и 40ka/0,5 с, что соответствует стандарту AFLR на уровне IAC, может эффективно ограничивать диапазон удара дуги во время внутренних разломов, уменьшить повреждение кабинета и окружающего оборудования и обеспечить безопасность персонала и оборудования.

3. Модульный и миниатюрированный конструкция: распределительное устройство среднего напряжения обычно принимает модульный дизайн, который легко производить, собирать, поддерживать и капитальный ремонт. Например, шкаф среднего напряжения распределительного устройства разделен на независимые функциональные единицы, такие как комната на шине, комната выключателя, кабельная комната и контрольный отсек. Размер и соединение интерфейса каждого блока стандартизирована, что удобно для местоположения и изоляции неисправности, снижая время отключения электроэнергии и затраты на техническое обслуживание.

4. Кроме того, ширина кабинета некоторых моделей составляет всего 550 мм, что значительно уменьшает пространство пола и подходит для мест с жесткими земельными ресурсами.

5. Intelligent functions: Modern medium-voltage switchgear has a variety of intelligent functions, including embedded intelligent temperature monitoring, vacuum arc chamber characteristic monitoring, trolley cabinet intelligent monitoring, mechanical characteristics and secondary circuit monitoring, etc., which can grasp the equipment operation status in real time, discover potential fault hazards in time, provide data support for predictive maintenance, reduce equipment failure rate, and intelligent control and operation functions such as electric trolley and Контроль заземляющего ножа, мониторинг и защита и т. Д., Улучшите степень автоматизации оборудования и безопасность эксплуатации. 6. Высокая гарантия безопасности: распределительный устройства среднего напряжения разработан с помощью пятизащитной блокировки и других мер безопасности. Например, распределительное устройство среднего напряжения принимает конструкцию блокировки пяти защиты, чтобы предотвратить неправильное выступление, такое как толкание и вытягивание тележке-автоматического выключателя под нагрузкой, неправильное открытие и неправильное закрытие автоматического выключателя и т. Д., Функциональное обеспечение безопасности операторов.

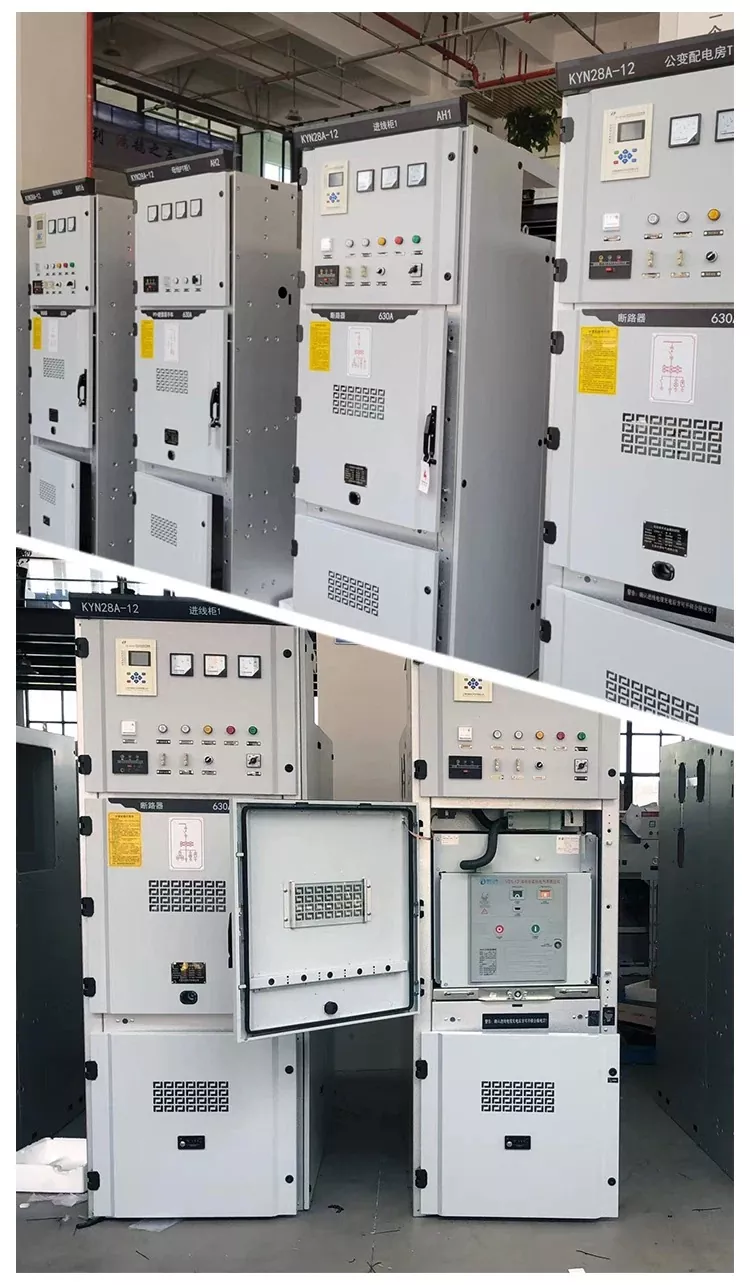

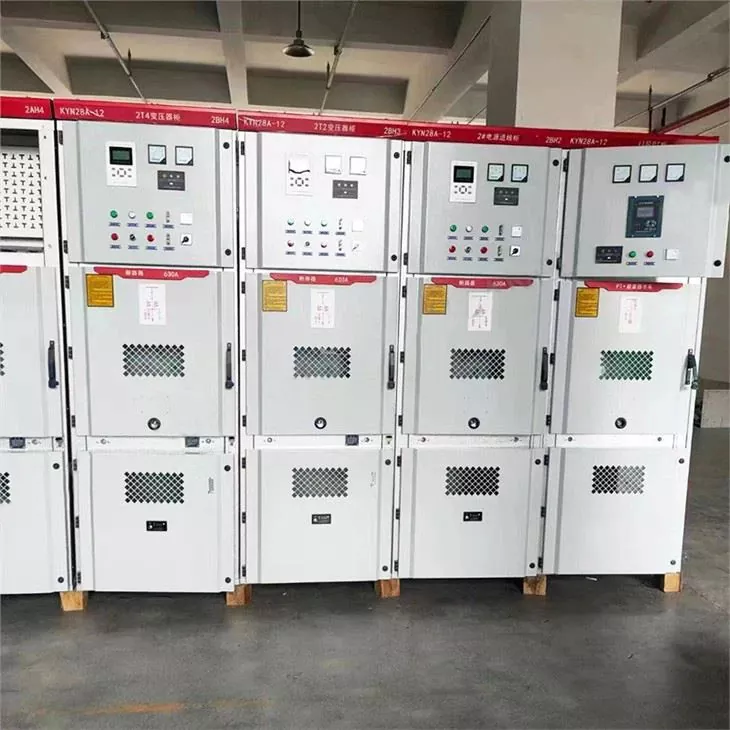

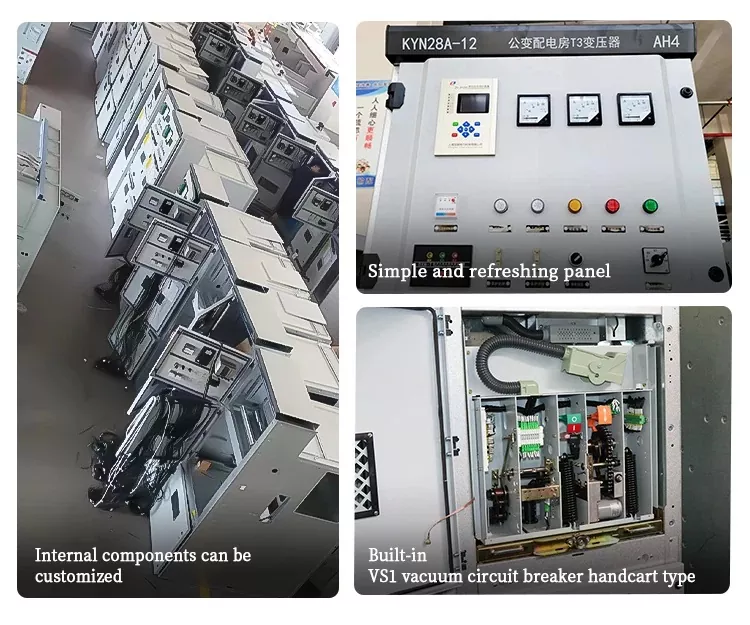

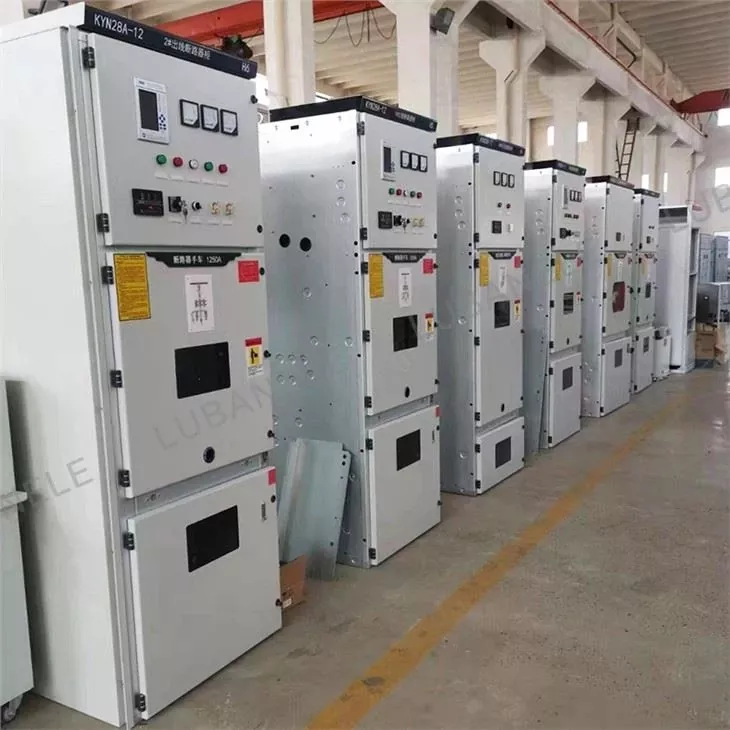

Продукт реальный выстрел

Часто задаваемые вопросы

Может ли ваша компания настроить продукты в соответствии с моими требованиями?

Да, мы можем настроить продукты в соответствии с требованиями клиента. Вообще говоря, клиенты должны только предоставить: схема схемы, напряжение, ток и т. Д.

Какое у вас самое быстрое время доставки?

Обычно мы принимаем запросы клиентов. После того, как технические параметры Switch Cabinet подключены, требуется 1-2 дня, чтобы выпустить ценовую лист и общаться с клиентами о производстве и сроках доставки в зависимости от реальной ситуации.

Как у вас послепродажи?

Мы поддерживаем 1-летнюю гарантию. Нормальная цитата не включает в себя службу послепродаж на месте. Бесплатное онлайн -общение и руководство доступны.
