XGN -12 (z) T630-20 Series 10 кВ.

1. Сроки XGN -12 (z) T630-20 Series 10 кВ. Он принимает изоляцию воздуха, компактную и простую структуру, гибкую работу, легкую установку и имеет несколько функций взаимосвязанного блокировки. Его можно широко использовать в системе автоматизации дистрибьюторской сети с электрическим механизмом, PT, CT, UPS, RTU и т. Д. С современными сенсорными технологиями и реле защиты, он может полностью удовлетворить изменяющиеся потребности рынка с помощью своих расширенных технических характеристик и схемы легкой и гибкой сборки.

Сроки электрического XGN -12 (z) / T630-20 Series 10 кВ. Шкаф для выключателя нагрузки оснащен комбинированным трехпозиционным нагрузочным переключателем; Комбинированный электрический шкаф оснащен комбинированным электрическим шкафом компонента нагрузки; Шкаф для выключателя схемы оснащен специальным выключателем вакуумной цепи XGN-12/T630-20 и трехпозиционным отключением; Многофункциональный единичный шкаф-это комбинация вышеуказанных функциональных единиц.

Время электрического электрического XGN -12 (z) / T630-20 Series 10 кВ. Выключатель пограничного цепи.

Трехпозиционный переключатель нагрузки имеет три позиции: «закрытие», «открытие» и «заземление». Три позиции связаны друг с другом. Согласно функции, его можно разложить на нагрузочный переключатель и выключатель заземления, разделяя вращающийся вал. Трехпозиционный переключатель нагрузки оснащен трехпозиционным рабочим механизмом. Сторона функции переключателя нагрузки может работать с помощью электрического или ручного хранения энергии пружины, а пружина может быть открыта и закрыта быстро после прохождения середины; Сторона функции выключателя заземления работает вручную, а пружина может быть открыта и закрыта быстро после прохождения середины.

Основная схема сроки с распределительным устройством для выключателя пограничной цепи серии xgn -12 (z) / T630-20 10 кВ (каждый переключатель, внутренняя соединительная шина, внешняя часть предохранительной трубки и т. Д.) Прилагается в герметичную коробку, заполненную газом SF6.

Когда разлом внутренней дуги возникает из-за ненормальных условий труда или неправильного операции, генерируемый газ высокого давления сбрасывается через канал, образованный разрушением взрывающего диска.

Шкафы образуют эффективное первичное соединение через материнскую муфту, которая полностью изолирована и полностью запечатана.

Линии входа и выходов, PT и Lightning Arresr образуют эффективное соединение через кабельные аксессуары, которые полностью изолированы и полностью запечатаны.

КТ принимает тип ядра кабеля, чтобы обеспечить полную изоляцию и полное уплотнение.

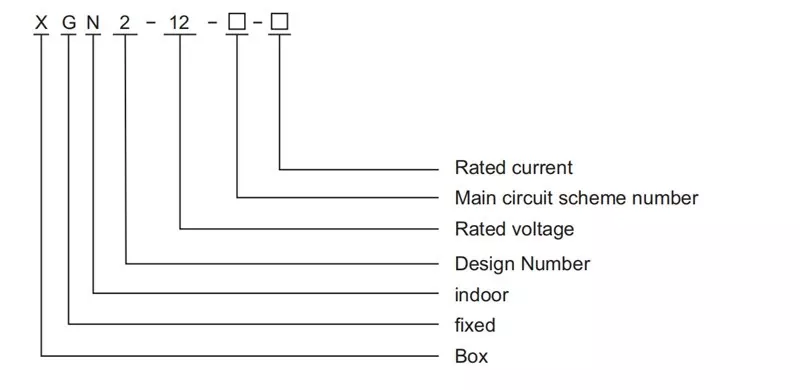

Описание модели

Основные технические параметры

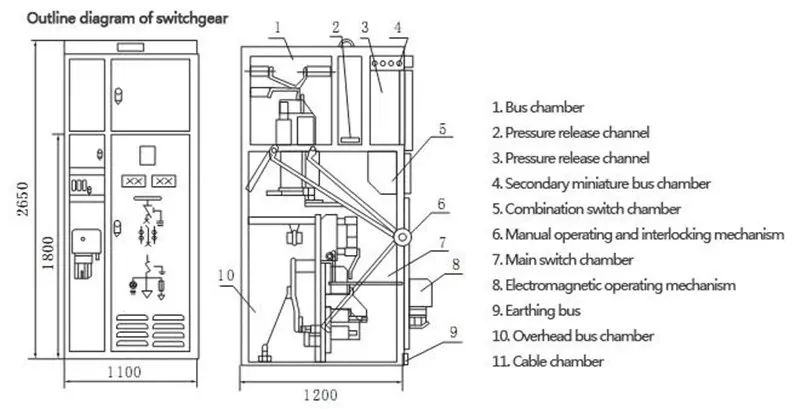

Структура и монтажные размеры

Рабочая среда:

Timetric ElectricXGN -12 (z) / T630-20 Series 10 кВ.

◆ Температура окружающего воздуха: верхний предел + 40 ℃, нижний предел -40 ℃

◆ Влажность: среднесуточная относительная влажность составляет не более 95%; Средний ежемесячный средний составляет не более 90%.

◆ Давление водяного пара: среднесуточный составляет не более 2,2 кПа; Средний ежемесячный средний составляет не более 1,8 кПа;

◆ Высота не более 2000 м.

◆ Окружающий воздух явно не загрязнен пылью, дымом, коррозионными и легковоспламеняющимися газами, паром или солевым туманом.

◆ Амплитуда электромагнитных помех, вызванных вторичной системой, не превышает 1,6 кВ.6. Там нет огня, опасности взрыва, серьезного загрязнения, химической коррозии и сильной вибрации.

7. Специальные условия труда при использовании в обычных условиях окружающей среды, превышающих указанные условия, должны обсуждаться пользователем и производителем.

Преимущества и функции распределительного устройства

Сроки электрического распределения электрического электрического выключателя -12 (z) / T630-20 серии 10 кВ.

1. Модульный дизайн, легко расширять.

2. Лазерная сварка из нержавеющей стали запечатанная газовая камера.

3. Подключаемые сплошные изолированные шины используются между шкафами, а работа газа SF6 не участвует при расширении шкафа переключения.

4. Подключаемость внутреннего конуса или внешнего кабеля, простая и быстрая установка.

5. Все электроды в газовом блоке представляют собой дуговые электроды.

6. Реле плотности газа онлайн -мониторинг.

7. Он имеет надежное устройство высвобождения давления и канал освобождения.

8. Может быть предоставлен единый шкаф или общий комбинированный шкаф.

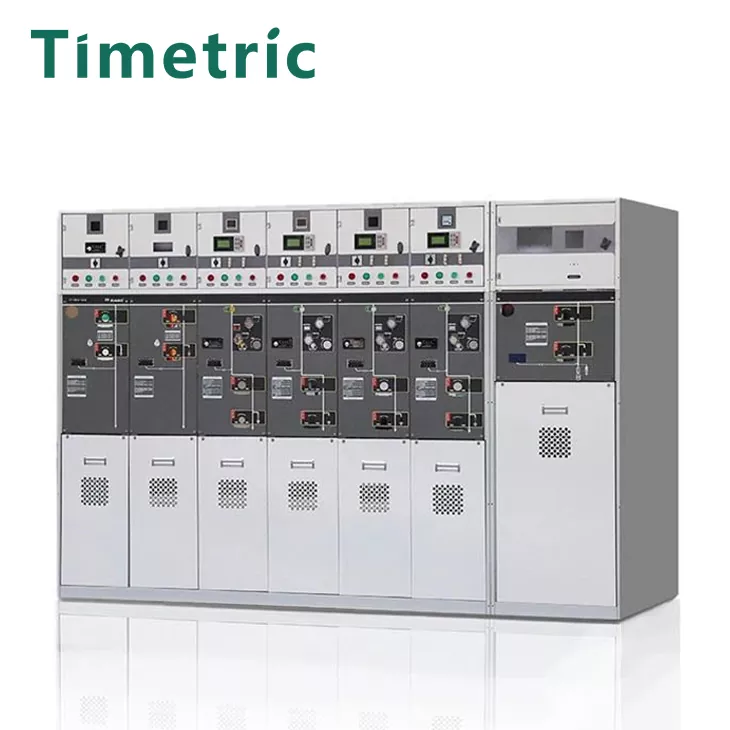

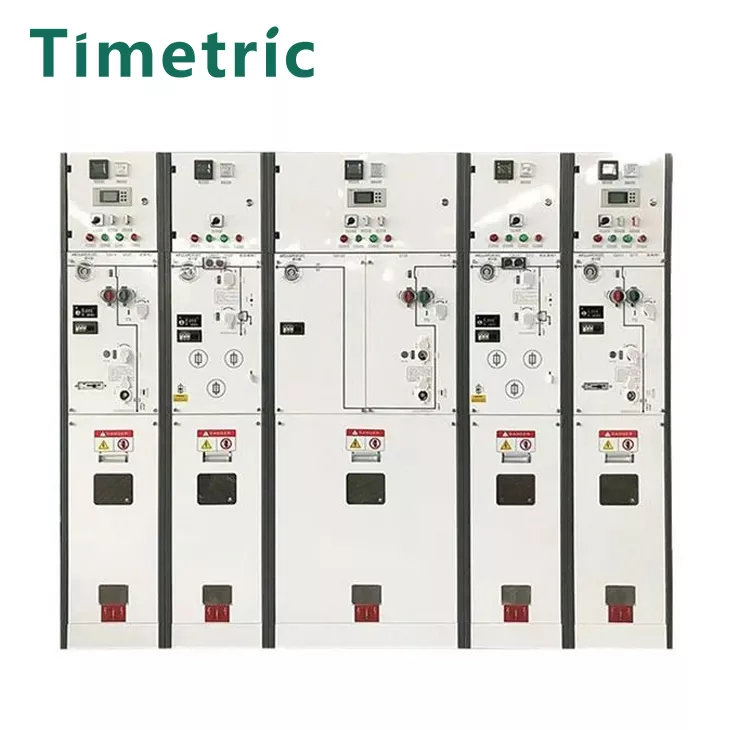

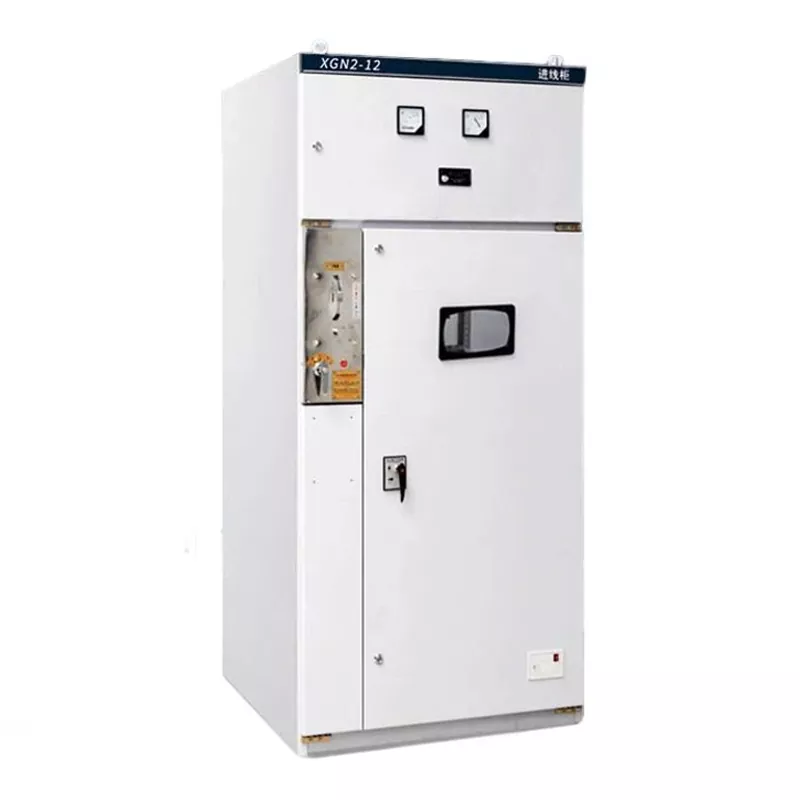

Продукт реальный выстрел

Часто задаваемые вопросы

Может ли ваша компания настроить продукты в соответствии с моими требованиями?

Да, мы можем настроить продукты в соответствии с требованиями клиента. Вообще говоря, клиенты должны только предоставить: схема схемы, напряжение, ток и т. Д.

Какое у вас самое быстрое время доставки?

Обычно мы принимаем запросы клиентов. После того, как технические параметры Switch Cabinet подключены, требуется 1-2 дня, чтобы выпустить ценовую лист и общаться с клиентами о производстве и сроках доставки в зависимости от реальной ситуации.

Как у вас послепродажи?

Мы поддерживаем 1-летнюю гарантию. Нормальная цитата не включает в себя службу послепродаж на месте. Бесплатное онлайн -общение и руководство доступны.
