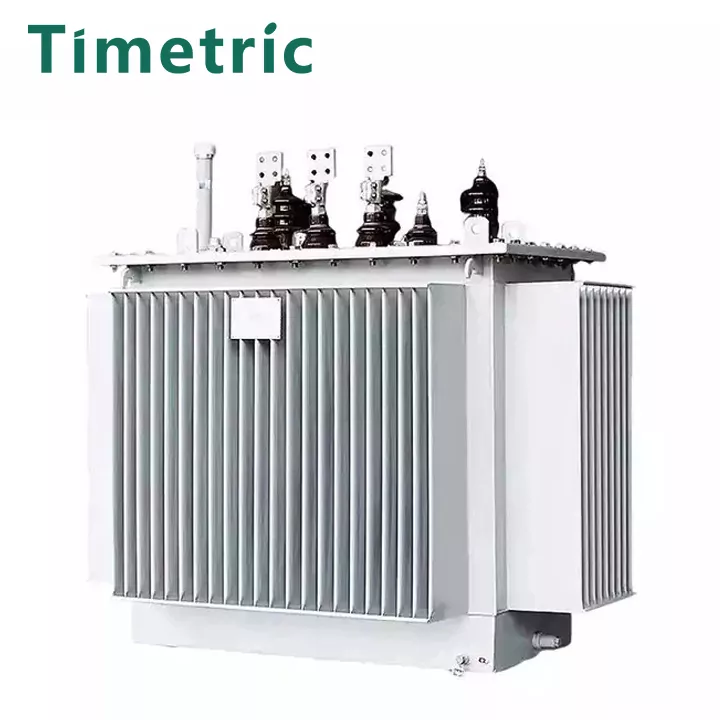

Трансформатор погруженного масла в 10 кВ.

Timetric Electric 10 кВ, погруженный в электроэнергию, трансформатор распределения электроэнергии является одним из важных оборудования в системе электроснабжения и распределения промышленных и горнодобывающих предприятий и гражданских зданий. Это уменьшает напряжение сети 10 (6) кВ или 35 кВ до напряжения шины 230/400 В, используемого пользователями. Этот тип продукта подходит для AC 50 (60) Гц, трехфазная максимальная номинальная емкость 2500 кВА (максимальная номинальная емкость 833KVA, однофазный трансформатор, как правило, не рекомендуется), может использоваться в помещении (на открытом воздухе) может быть установлен на поляке, когда способность 315 кв. составляет 30 ℃, самая высокая среднегодовая температура составляет 20 ℃, относительная влажность не превышает 90% (температура окружающей среды 25 ℃), а высота не превышает 1000 м. Если он не соответствует вышеуказанным условиям использования, он должен быть скорректирован соответствующим образом в соответствии с соответствующими положениями GB6450-86.

Его можно разделить на трехфазные трансформаторы и однофазные трансформаторы. В трехфазных энергосистемах обычно используются трехфазные трансформаторы. Когда емкость слишком велика и ограничена условиями транспортировки, три однофазных трансформатора также могут использоваться для формирования группы трансформаторов в трехфазной системе питания.

Обмотное различие:

Его можно разделить на трансформаторы с двумя сшивами и трансформаторы с тремя классами. Обычными трансформаторами являются двухзаметочные трансформаторы, то есть на железном ядро ​​есть две обмотки, одна из них является основной обмоткой, а другой-вторичная обмотка. Трехтежок трансформатор-это трансформатор с большей емкостью (выше 5600 кВА) и используется для подключения трех различных линий передачи напряжения. В особых случаях также используются трансформаторы сатонов с большим количеством обмоток.

Таблица параметров

Рабочая среда:

Timetric Electric:

В нормальных средних условиях могут быть отобраны трансформаторы с нефтьми или трансформаторы сухого типа, такие как промышленные и горнодобывающие предприятия, независимые от сельского хозяйства или прикрепленные подстанции, независимые сообщества и т. Д.

Температурная среда

①maintain долгосрочная стабильность при 220 ℃

② может выдерживать краткосрочную работу при 350 ℃

③maintain Стабильные характеристики в широком диапазоне температуры и влажности

④ Не таем, поток или подпорное сгорание при 250 ℃

⑤ Не выпустить токсичные или коррозионные газы при 750 ℃

Электрическая нагрузка

1) Емкость распределительного трансформатора должна сочетаться с мощностью объекта различного электрического оборудования для расчета расчетной нагрузки (обычно исключая пожарную нагрузку). Компенсированная кажущаяся пропускная способность является основой для выбора мощности и количества трансформаторов. Скорость нагрузки общего трансформатора составляет около 85%. Этот метод относительно прост и может использоваться для оценки емкости.

2) GB/T17468-1998 «Руководство по выбору трансформаторов энергопотребления» рекомендует определить способность распределительных трансформаторов на основе GB/T15164-94 «Руководство для нагрузки для трансформаторов, связанных с нефтью», или GB/T17211-1998 «Нагрузки для трансформаторов силовых силовых» и расчетов GB/T17211-1998. В двух вышеуказанных рекомендациях предоставляют компьютерные программы и схемы нормальной загрузки цикла для определения способности распределительных трансформаторов.

Особенности и преимущества трансформаторов

Особенности и преимущества:

а 1 кВ погруженного масла трансформатор низковольтный трансформатор низковольтный Высоковольные обмотки применяют многослойную цилиндрическую структуру, так что распределение обмотки ампер-поворота сбалансировано, магнитное поле утечки невелико, механическая прочность высока, а сопротивление короткого замыкания сильна.

беременный Ядро и обмотка прикреплены. Закрепленные детали, такие как высота устройства и низковольтный свинец, оснащены самозащившимися антитронутыми гайками. Применяется не висящая основная структура, которая может противостоять вибрации транспорта.

в Катушка и ядро ​​высушены в вакууме, а трансформаторное масло принимает процессы фильтрации вакуумного масла и впрыска масла, чтобы минимизировать влагу внутри трансформатора.

дюймовый Масляный бак принимает гофрированные листы, которые имеют функцию дыхания, чтобы компенсировать изменение объема масла, вызванное изменением температуры. Следовательно, этот продукт не имеет шкафа для хранения масла, что, очевидно, снижает высоту трансформатора.

эн. Поскольку гофрированный лист заменяет шкаф для хранения масла, трансформаторное масло выделяется из внешнего мира, что эффективно предотвращает проникновение кислорода и влаги и вызывает снижение производительности изоляции.

фон Основываясь на пяти вышеупомянутых точках производительности, гарантируется, что трансформатор с нефтью не нуждается в изменении нефти во время нормальной работы, что значительно снижает стоимость технического обслуживания трансформатора и продлевает срок службы трансформатора.

Продукт реальный выстрел

Часто задаваемые вопросы

Может ли ваша компания предоставить индивидуальный нефтяной нефтяной трансформатор распределения электроэнергии?

Конечно, пожалуйста, предоставьте все требования трансформатора, связанных с маслом, как можно больше, например: напряжение, емкость, коэффициент напряжения, частота, диапазон применения продукта, метод охлаждения и т. Д.

Какое у вас самое быстрое время доставки?

При нормальных обстоятельствах мы принимаем запросы клиентов, сообщаем и подтверждаем конкретные параметры трансформатора, связанного с нефтью, и фактическое время производства определяется в соответствии с количеством покупки.

Как у вас послепродажи?

Мы поддерживаем 1-летнюю гарантию. Нормальная цитата не включает в себя службу послепродаж на месте. Бесплатное онлайн -общение и руководство доступны.
