Трансформатор силовой силы высокого напряжения

Трансформатор высокого напряжения, производимый Timetric Electric, представляет собой устройство, используемое для преобразования определенного значения напряжения переменного тока (тока) в другое или несколько различных значений напряжения (тока) с той же частотой. Когда AC проходит через первичную обмотку, генерируется переменный магнитный поток. Чередственный магнитный поток индуцирует электродвижущую силу переменного тока во вторичной обмотке через магнитную проводимость железного ядра. Уровень вторичной индуцированной электродвижущей силы связан с количеством поворотов первичных и вторичных обмоток, то есть напряжение пропорционально количеству поворотов. Основной функцией является передача электрической энергии, поэтому номинальная емкость является его основным параметром. Оцененная емкость - это обычное значение, которое представляет мощность. Это характеристика размера передаваемой электрической энергии, выраженной в KVA или MVA. Когда номинальное напряжение применяется к трансформатору, оно используется для определения номинального тока, который не превышает ограничение повышения температуры в указанных условиях. Более энергосберегающий трансформатор мощности-это трансформатор распределения ядра аморфного сплава, наибольшим преимуществом которого является то, что значение потери без нагрузки чрезвычайно низкое. Можно ли гарантировать значение потери без нагрузки в конце концов, является основной проблемой, которая будет рассмотрена во всем процессе проектирования. При расположении структуры продукта, в дополнение к тому, что внешние силы не влияют на самое аморфное сплавное ядро, на характерные параметры аморфного сплава также должны быть точно и разумно выбраны во время расчета.

Основные технические параметры

Рабочая среда:

Время электрического высокого напряжения трансформатор использования среды использования:

‌1. Требования к температуре. Вообще говоря, температура окружающей среды трансформатора должна составлять от -30 ° C до 40 ° C. Превышение этого диапазона повлияет на нормальную работу трансформатора, особенно в холодных или горячих средах, изоляционные материалы и система охлаждения трансформатора могут быть затронуты, что приведет к повреждению оборудования или нестабильной работе. Кроме того, также следует отметить температурный предел трансформатора сухого типа. Максимально допустимая температура трансформатора с использованием изоляционного материала Fass составляет 155 ° C, а максимально допустимая температура трансформатора с использованием изоляционного материала H-класса составляет 180 ° C‌.

2. Требования к влажности. Влажность окружающей среды трансформатора также является важным фактором. Среда высокой влажности может легко вызвать влажность на поверхности и внутренних изоляционных материалах оборудования, тем самым снижая производительность изоляции и увеличивая частоту отказов оборудования. Следовательно, влажность окружающей среды трансформатора, как правило, следует контролировать ниже 85%.

3. Требования к высоте: высота также влияет на работу трансформатора. Вообще говоря, когда высота превышает 1000 метров, производительность изоляции уменьшится из -за снижения давления воздуха, а конструкция и выбор материала трансформатора должны быть соответствующим образом скорректированы, чтобы обеспечить ее нормальную работу. 4. Требования к качеству воздуха: качество окружающего воздуха трансформатора также должно быть полезным, чтобы избежать эрозии и загрязнения оборудования вредными газами, пылью и т. Д., В частности, в промышленных районах или в местах с серьезным загрязнением, необходимо предпринять соответствующие защитные меры для обеспечения стабильной работы трансформатора.

5. Другие факторы окружающей среды: трансформатор должен быть установлен в месте без явного встряхивания или воздействия вибрации, и в среде не должно быть газа и пыли, которые достаточно, чтобы коррозировать металл и повреждение изоляции. Кроме того, трансформатор также должен быть оснащен молниеносной защитой, противопожарной защитой, антикрашенными и другими защитными мерами для защиты оборудования и уменьшения влияния внешних факторов.

Особенности и преимущества трансформаторов

Силовые трансформаторы являются основным оборудованием для передачи и распределения питания в энергетических системах. Силовые трансформаторы в основном уменьшают высокое напряжение сетки питания до напряжения 6000 вольт (V) или 380 вольт (V), которые могут быть непосредственно использованы для подачи питания на электрическое оборудование.

Если внутри трансформатора возникает перегрузка или короткий замыкание, изоляционный материал или изоляционное масло разлагаются, расширяются и даже газифицируются из -за высокой температуры или электрических искры, что приводит к резкому увеличению внутреннего давления трансформатора, что может привести к дальнейшему увеличению риска огня.

Во время операции внимание должно быть уделено для предотвращения пожара и взрыва:

(1) Не перегружать работу: Долгосрочная операция перегрузки приведет к нагреванию катушки, изоляции для постепенного возраста и вызовет короткий замыкание.

(2) Регулярно проверяйте качество изоляционного масла: качество масла следует регулярно испытывать, а не должно быть заменено нефть нефти, или следует принимать другие меры.

(3) Предотвратить изоляцию ядра трансформатора от старения и повреждения. Долгосрочное нагрев ядра вызывает старение изоляции.

(4) предотвратить повреждение изоляции из -за небрежного технического обслуживания. Если царапины или повреждения найдены, с ними следует обрабатывать вовремя.

(5) Убедитесь, что провода находятся в хорошем контакте. Плохой контакт приведет к перегреву местного.

(6) Предотвратить удары молнии, так как трансформатор может сгореть из -за распада изоляции.

(7) Защита от короткого замыкания: если в катушке или нагрузке трансформатора происходит короткий замыкание, трансформатор может сгореться, если система защиты не сбои или настройка защиты слишком велика. Следовательно, должна быть установлена ​​надежная защита от короткого замыкания.

(8) Хорошая защита заземления.

(9) Вентиляция и охлаждение: если проволока катушки трансформатора является изоляцией класса А, ее изоляция в основном бумага и хлопчатобумажная пряжа. Изоляционная срок службы будет уменьшен примерно наполовину на каждые 8 ​​° C, повышение температуры. Трансформатор работает при нормальной температуре ниже 90 ° C и имеет срок службы около 20 лет. Если температура повышается до 105 ° C, жизнь составляет 7 лет. Когда трансформатор работает, следует поддерживать хорошую вентиляцию и охлаждение.

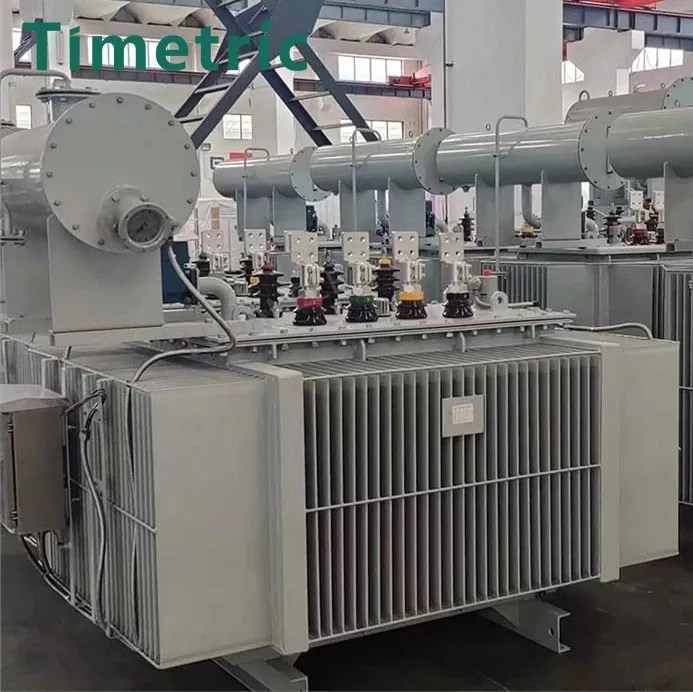

Продукт реальный выстрел

Часто задаваемые вопросы

Может ли ваша компания предоставить индивидуальную силовую трансформатор напряжения?

Конечно, пожалуйста, предоставьте все требования трансформатора, связанных с маслом, как можно больше, например: напряжение, емкость, коэффициент напряжения, частота, диапазон применения продукта, метод охлаждения и т. Д.

Какое у вас самое быстрое время доставки?

При нормальных обстоятельствах мы принимаем запросы клиентов, сообщаем и подтверждаем конкретные параметры трансформатора, связанного с нефтью, и фактическое время производства определяется в соответствии с количеством покупки.

Как у вас послепродажи?

Мы поддерживаем 1-летнюю гарантию. Нормальная цитата не включает в себя службу послепродаж на месте. Бесплатное онлайн -общение и руководство доступны.
