Вакуумный автоматический выключатель 2000А

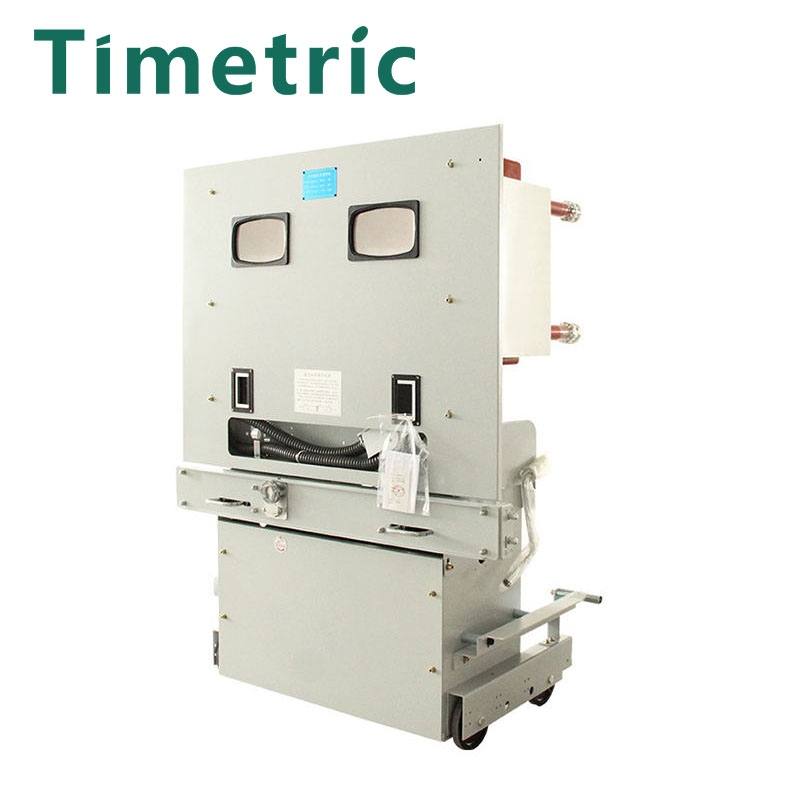

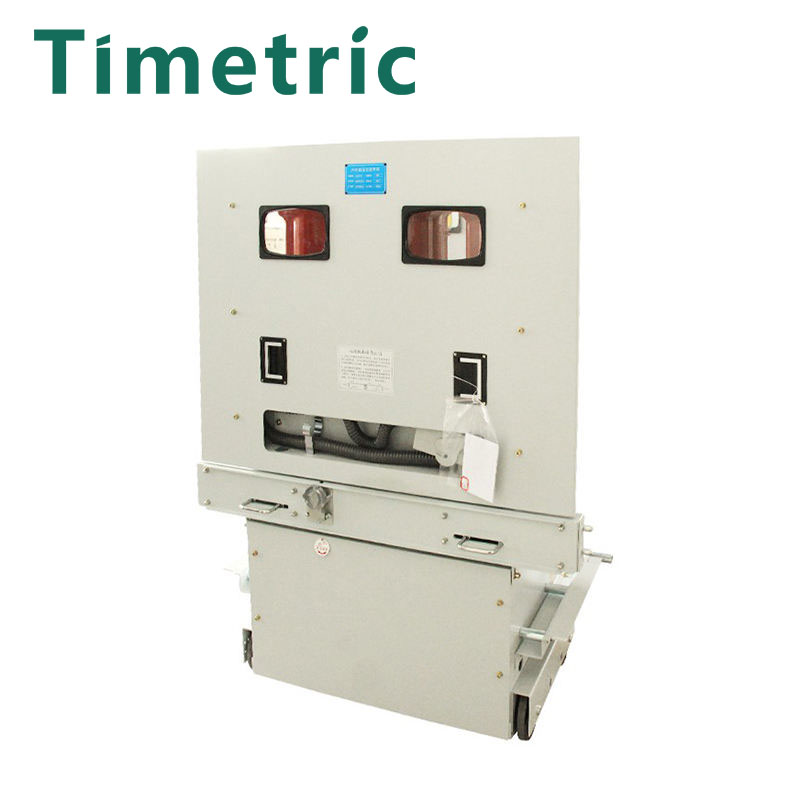

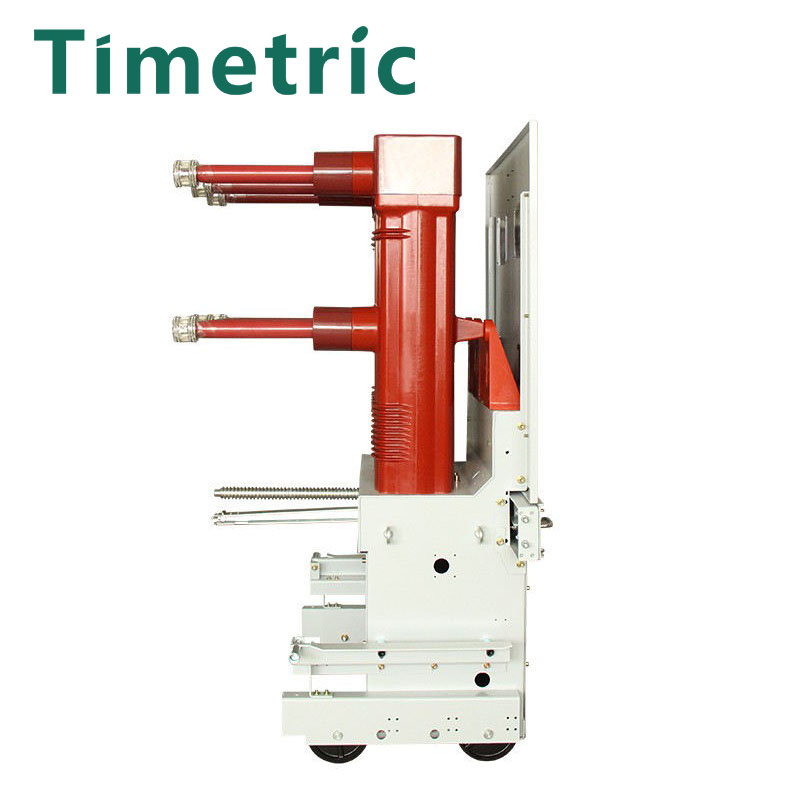

Вакуумный автоматический выключатель Timetric 2000A

Вэньчжоу Shuyi Импорт и экспорт Co., Ltd.

Параметр вакуумного автоматического выключателя Timetric 2000A (спецификация)

Вакуумный автоматический выключатель Timetric 2000A

1. Аккумулятор электроэнергии: включите источник питания двигателя, втулка вала приводится в движение большой червячной передачей в редукторе, храповик входит в зазор на кулачке, приводит в движение вал накопителя энергии, запирающая пружина готова тянуть до максимума. точечный резервный выключатель блокировки, небольшой шатун на кривошипном приводе, небольшой микропереключатель давления изгибаемой пластины, питание двигателя отключено, «индикатор накопления энергии» отображается в отверстии панели, общее время накопления энергии составляет около 15 секунды.

2. Ручной накопитель энергии: Вставьте ручную рукоятку в переднее отверстие редуктора и поверните по часовой стрелке примерно на 25 кругов. Собачка входит в выемку кулачка, приводя во вращение вал накопителя энергии.

3. Закрытие: включите питание электромагнита включения или нажмите кнопку закрытия вручную (красная), выключатель готов к срабатыванию, вал накопления энергии в усилии пружины закрытия под действием обратного вращения, давление кулачка на игольчатый роликоподшипник на треугольном рычаге, шатун на рычаге передает усилие на шпиндель переключения, токопроводящий стержень движется вверх, шпиндель поворачивается примерно на 60 градусов, когда переключатель переключения заблокирован. При этом открывающая пружина накапливает верхнюю энергию, а контактная пружина на шатуне сжимается, оказывая давление на контакт. «Индикация закрытия» отображается в отверстии панели.

4, открытие: отпустите источник питания соленоида открытия или нажмите кнопку открытия вручную (черный), отпустите переключатель открытия, основной вал в пружине открытия и усилие контактной пружины под действием обратного вращения, открытие переключателя. Индикация переключения отображается в отверстии панели.

Вакуумный автоматический выключатель Timetric 2000A
