Заземлитель автоматического выключателя

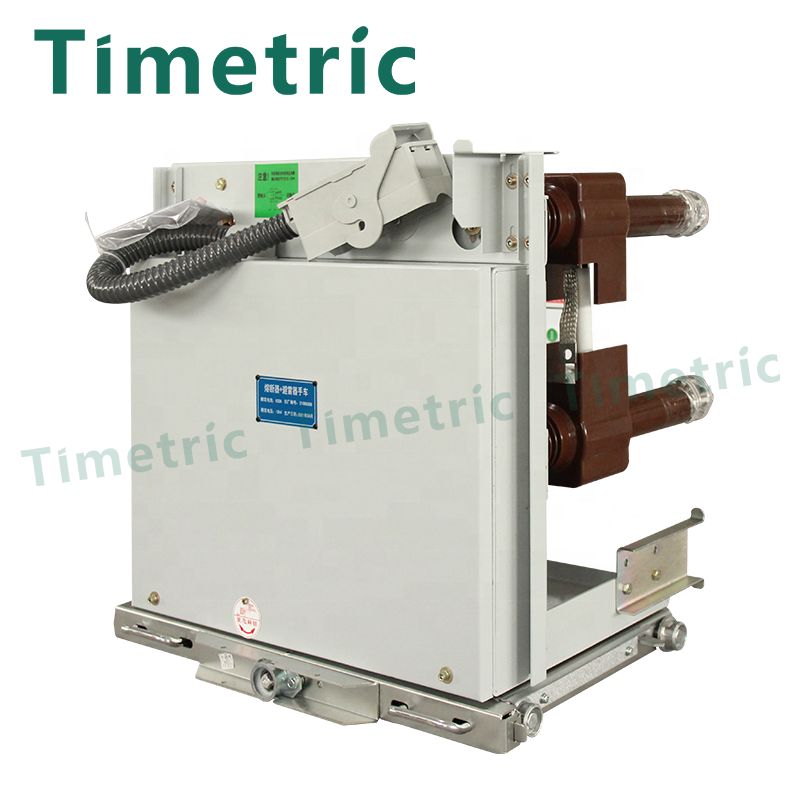

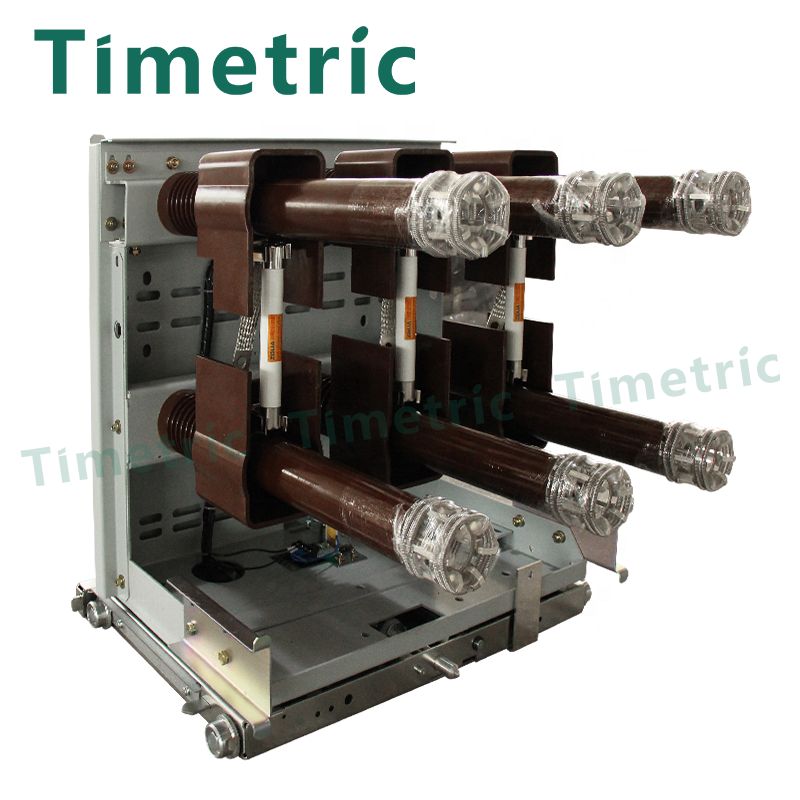

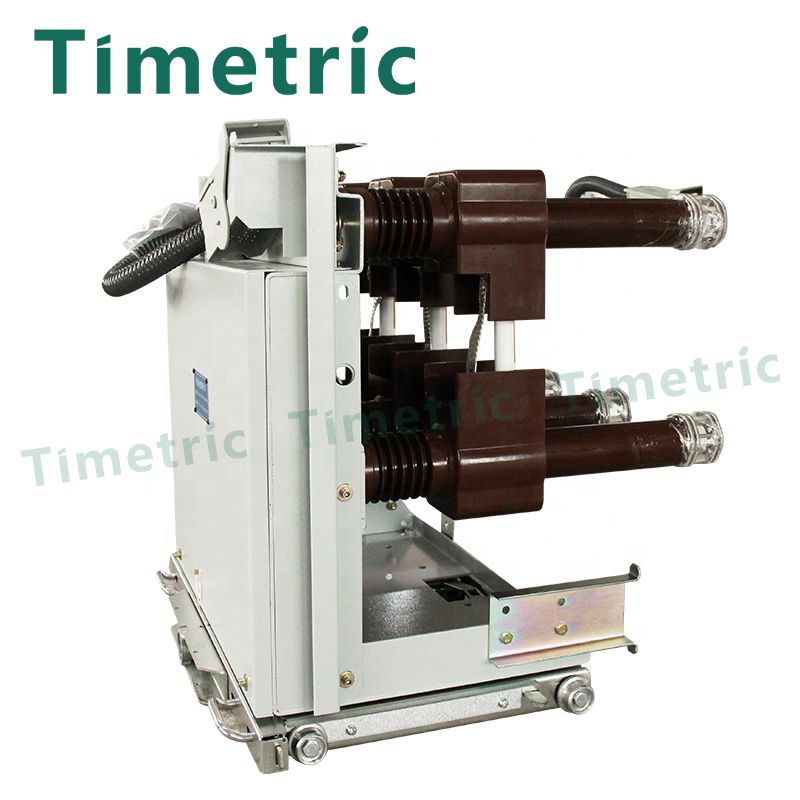

Заземлитель автоматического выключателя Timetric

Высококачественный заземляющий выключатель с автоматическим выключателем Timetric предлагается китайским производителем Wenzhou Shuyi Import and Export Co., Ltd. Контакт вакуумной камеры дугового гашения обычно имеет стыковой тип, что упрощает возникновение явления отскока головы. Для предотвращения срабатывания перенапряжения из-за возбуждения пружины к материалу контакта предъявляются особые требования, а также требуется достаточное начальное и конечное давление в процессе замыкания. Время отскока не должно превышать 2 мс.

Материал контактов вакуумного выключателя должен иметь характеристики сопротивления сварке, сопротивления дуге, низкого содержания воды и низкого уровня отключения. Чтобы быть надежным к току короткого замыкания. Обычно используйте несколько сплавов для создания контактов. Обычно применяют четвертичные сплавы медь-вольфрам-висмут-цирконий, четвертичные сплавы медь-вольфрам-никель-сурьма, медь-теллур-селен, медь-висмут-церий, медь-висмут-алюминий.

Компоненты вакуумной дугогасительной камеры запечатаны в стеклянную оболочку, а сама стеклянная оболочка также играет изолирующую роль. Для герметизации динамического токопроводящего стержня с помощью сильфона он представляет собой упругий элемент, благодаря которому вакуумная дугогасительная камера под действием рабочего механизма может завершить операцию разделения и закрытия без нарушения степени разрежения.

Вакуумный выключатель не будет повторно включаться после пересечения дуги из-за высокой прочности изоляции высокого вакуума и быстрой диффузии заряженных частиц, генерируемых дугой, между контактами в очень разреженном газе. Пары металла и заряженные частицы в процессе горения дуги поглощаются экраном и конденсируются в результате сильной диффузии. На поверхности бегущей дуги контактов имеются три канавки архимедовой спирали, так что ток дуги создает поперечное магнитное поле между контактами на пути, по которому он протекает, так что ток дуги быстро перемещается в тангенциальном направлении на главной контакты, тем самым снижая температуру контактов и уменьшая обгорание контактов.

Параметр заземлителя автоматического выключателя Timetric (спецификация)

Автоматический выключатель Timetric Заземлитель Условия эксплуатации

Температура -10°С - 40°С Относительная влажность воздуха Среднесуточная относительная влажность не более 95%; Среднемесячная относительная влажность не более 90% Сейсмическая интенсивность - не более 8 уровня. Давление насыщенных паров: среднесуточное давление не более 2,2 кПа - среднемесячное давление не более 1,8 кПа. caseï¼ Это устройство должно быть установлено в месте, защищенном от возгорания, взрыва, сильного загрязнения, химической эрозии и сильной вибрации.

Заземляющий выключатель Timetric Circuit Breaker Профиль компании
