Шкаф для распределения закрытой мощности в помещении XL-21
  • Шкаф для распределения закрытой мощности в помещении XL-21Шкаф для распределения закрытой мощности в помещении XL-21
  • Шкаф для распределения закрытой мощности в помещении XL-21Шкаф для распределения закрытой мощности в помещении XL-21
  • Шкаф для распределения закрытой мощности в помещении XL-21Шкаф для распределения закрытой мощности в помещении XL-21
  • Шкаф для распределения закрытой мощности в помещении XL-21Шкаф для распределения закрытой мощности в помещении XL-21
  • Шкаф для распределения закрытой мощности в помещении XL-21Шкаф для распределения закрытой мощности в помещении XL-21

Шкаф для распределения закрытой мощности в помещении XL-21

Сроки электрического помещения в закрытом распределении в помещении XL-21 подходит для распределения электроэнергии и распределения освещения в промышленных и гражданских зданиях с частотой переменного тока 50 Гц, напряжением 500 В и ниже трехфазной четырехпроводной энергосистемы. Он также подходит для создания различных моторных стартеров, в том числе прямого напряженного стартового стартера, полного цифрового управления, мягкого стартера, автоматического поступающего стартера, стартера Star-Delta, многоступенчатого моторного стартера и т. Д. Существуют десятки номеров схемы первичной линии или номера полученных схем для выбора, с широким ассортиментом приложений.

Отправить запрос

Описание продукта

Timetric ElectricШкаф в закрытом распределении в помещении XL-21 (21 шкаф для короткометражного шкафа), серия «XL» также включает XL-20 (20 шкафа), XL-28 (28 шкаф) и т. Д. Разница между ними заключается в различных напряжениях в шкафах. Принимая 21 шкаф в качестве примера, напряжение часто составляет не более 500 В.

Серия "XL" называется силовым шкафомШкаф для распределения закрытой мощности в помещении XL-21, который на самом деле может рассматриваться как большая распределительная коробка, часто используемая в терминальных схемах.


Разница между ним и другими типами шкафа заключается в том, что это большая распределительная коробка по следующим причинам:

1. Основной шин не является фиксированным;

2. Изолирующий выключатель ножа открывается вперед;

3. Это отвечает только за нижнюю конечную нагрузку и только загружает только нагрузку на обслуживание.

Он подходит для электростанций и промышленных и горнодобывающих предприятий, трехфазных трехпроводных, трехфазных четырехпроводных и трехфазных пятипроводных систем с напряжением переменного тока 500 В и ниже, для освещения электроэнергии и распределения энергии. Он также подходит для создания различных моторных стартеров, в том числе полновольного прямого стартового стартера, мягкого стартера с полным цифровым управлением, стартового стартера с автоматической связью, стартера Star-Delta, многоступенчатого моторного стартера и т. Д.

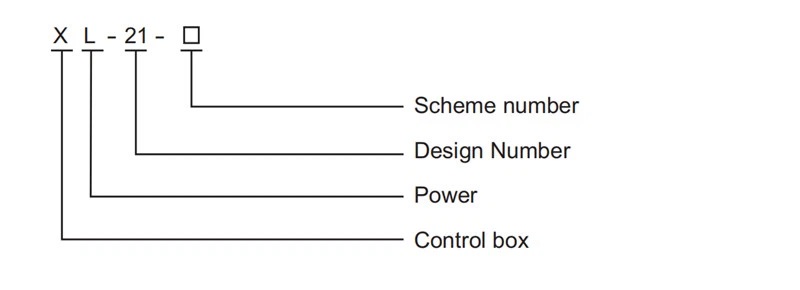

Описание модели

Основные технические параметры

Технические параметры основного оборудования

Комбинированный комбинированный переключатель слияния ножа


Номер модели Рейтинг тока (а) Рейтинг тока расплавления (а) Примечание
HR3-400/34 400 150,200,250 300 350 400 При установке изолирующего лезвия нет расплава


Ток трансформатор


Номер модели Рейтинг тока (а) Вторичный ток (а) Примечание
LM-0.5 75、100、150、200、300、600 5


Предохранитель


Номер модели Предохранитель Рейтинг тока слияния (а) Примечание
RL1-15 15 2,4,5,6,10,15
RL1-60 60 20,25,30,35,40,50,60
RL1-100 100 30,40,50,60,80,100
RL1-200 200 80,100,120,150 200
RL1-400 400 150,200,250 300 350 400

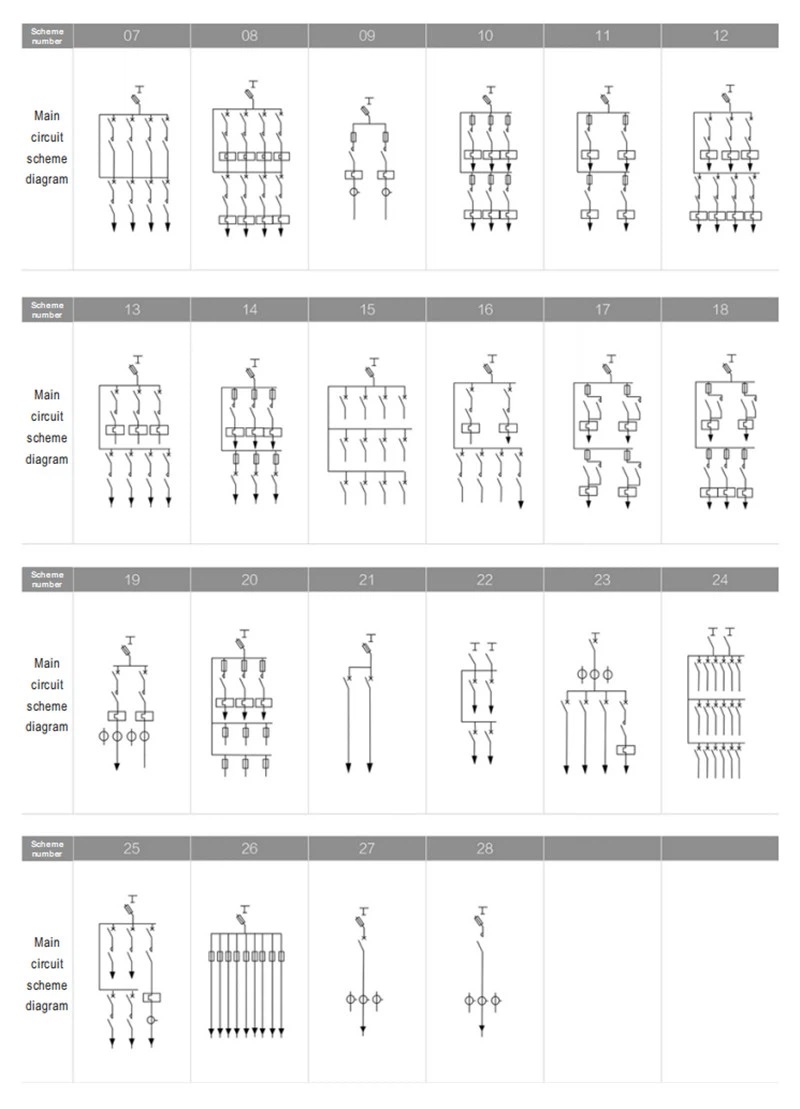

Структура и монтажные размеры

Рабочая среда:

Требования к окружающей среде использования Ттимитрического электрического внутреннего шкафа распределения электроэнергии XL-21, влажность, высота, качество воздуха и другие аспекты.

1. Температура окружающей среды: -50 ° C ~ +40 ° C, средняя температура в течение 24 часов не должна превышать +36 ° C;

2. Высота: не более 2000 м;

3. Относительная влажность: не более 50%, когда влажность окружающего воздуха составляет +40 ° C; При более низкой влажности может быть более высокая относительная влажность (например, 90% при +20 ° C), и разрешена умеренная конденсация с учетом изменения температуры.



Наклон между вертикальной плоскостью и оборудованием не должен превышать 5 °. Оборудование должно быть установлено в месте без серьезной вибрации, воздействия или коррозии.

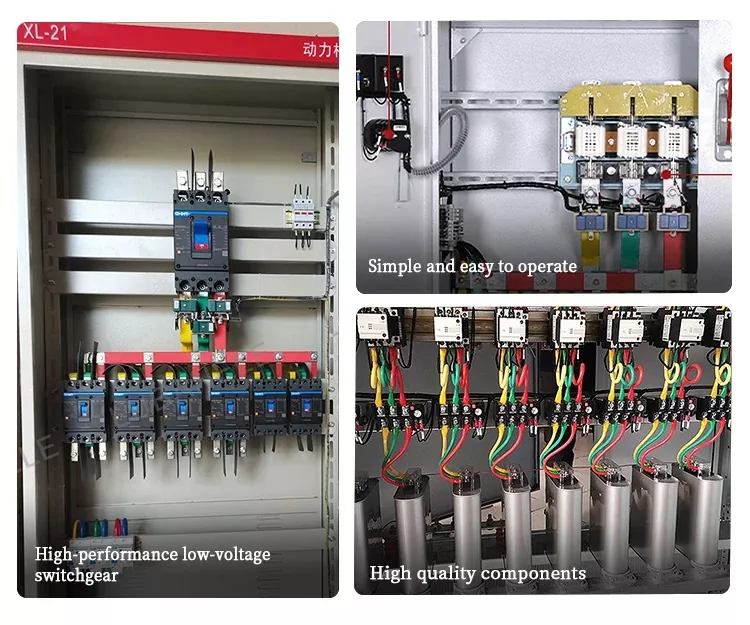

Преимущества и функции распределительного устройства

Основные особенности и преимуществамтирического электроснабжения замкнутого шкафа распределения электроэнергии XL-21 включают следующие аспекты:



1. Высокая надежность: используйте высококачественные электрические компоненты, чтобы обеспечить надежность и длительный срок службы.

2. Превосходная антиэлектромагнитная способность помех для обеспечения стабильности системы.

3. Гибкая конструкция: модульная конструкция обеспечивает легкое расширение и обслуживание, а гибкая конфигурация достигается.

4. Многократные варианты входа и розетки, включая верхнюю и нижнюю запись, для удовлетворения различных требований к установке на месте.

5. Безопасность: оборудовано комплексными устройствами защиты, включая перегрузку, короткую замыкание и защиту утечки для обеспечения безопасности.

6. Оболочка изготовлена ​​из высокопрочной стальной пластины с холодным, и поверхность опрыскивается для достижения IP30 или более высокого уровня защиты, что эффективно предотвращает влияние внешней среды на внутренние компоненты.

7. Легко в эксплуатации: разумный макет панели, расположение различных переключателей, индикаторных огней и инструментов ясно с первого взгляда, и операция проста.

8. Чистая маркировка и инструкции по эксплуатации помогают пользователям быстро стать знакомыми.

9. Эффективное рассеяние тепла: объедините естественную вентиляцию и принудительную вентиляцию, чтобы обеспечить эффективное рассеяние тепла во время работы с высокой нагрузкой. Внутренняя планировка шкафа обеспечивает плавный воздушный поток и предотвращает перегрев.

10. Защита окружающей среды и экономия энергии: используйте компоненты с низким энергопотреблением для снижения потребления энергии в соответствии с современными концепциями экологической защиты.

Низкий шум, стабильная работа и минимальное влияние на окружающую среду.

11. Интеллект: необязательная интеллектуальная система мониторинга для мониторинга и записи параметров в реальном времени, таких как ток, напряжение и мощность. Поддержать удаленный мониторинг и управление для улучшения системной интеллекта.

12. Легкое обслуживание: модульная конструкция, легкая замена и ремонт, сокращение времени простоя.

Предоставьте подробную техническую поддержку и послепродажную службу, чтобы обеспечить долгосрочную стабильную работу. |

13. Эффективность экономии: разумный дизайн и отличный контроль затрат, обеспечивая высокую стоимость.

14. Подходит для проектов различных бюджетов, обеспечивая экономические и практические решения для распределения власти.

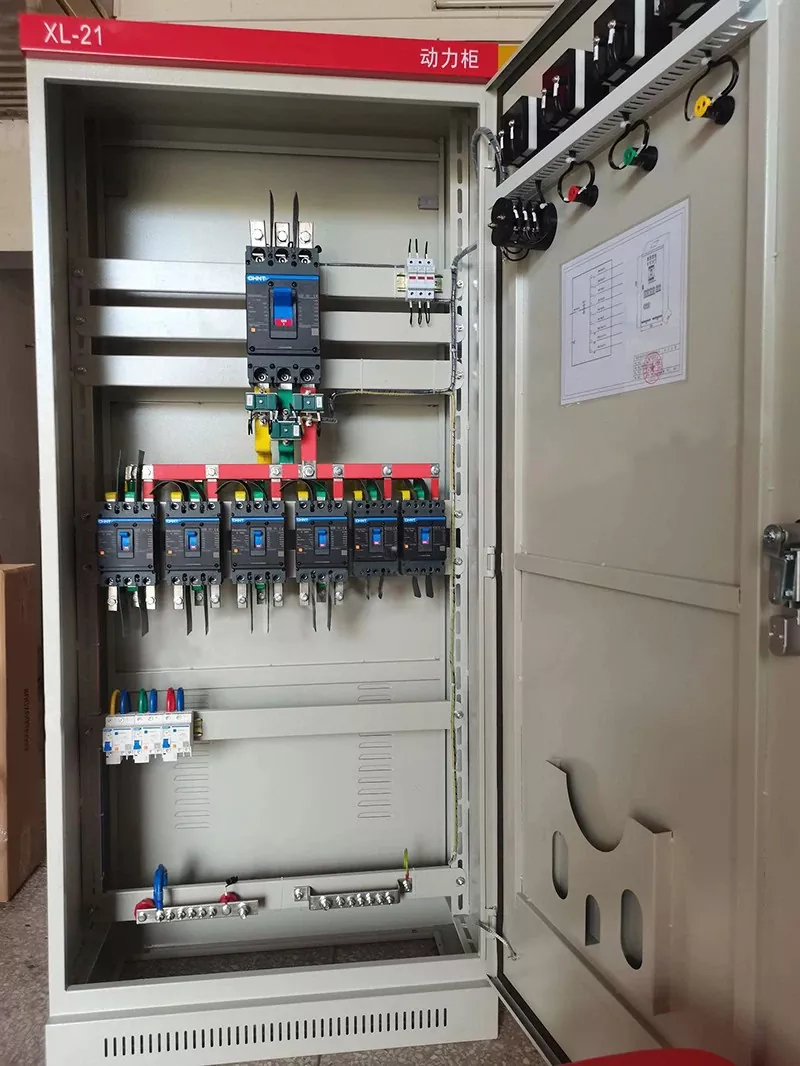

Продукт реальный выстрел

Часто задаваемые вопросы

Вы создаете свой средний напряжение и низковольтный распределительный устройства внутри?

Да, наша компания самостоятельно производит и настраивает различные шкафы Switch, с зрелой технической командой и хорошим обслуживанием предварительной продажи.


Какое у вас самое быстрое время доставки?

Обычно мы принимаем запросы клиентов. После того, как технические параметры Switch Cabinet подключены, требуется 1-2 дня, чтобы выпустить ценовую лист и общаться с клиентами о производстве и сроках доставки в зависимости от реальной ситуации.

Как у вас послепродажи?

Мы поддерживаем 1-летнюю гарантию. Нормальная цитата не включает в себя службу послепродаж на месте. Бесплатное онлайн -общение и руководство доступны.
