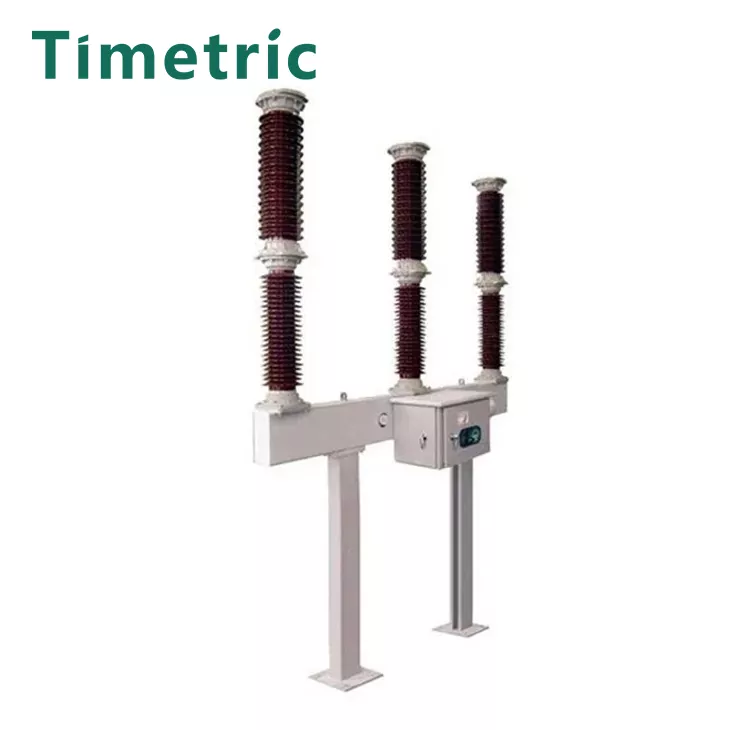

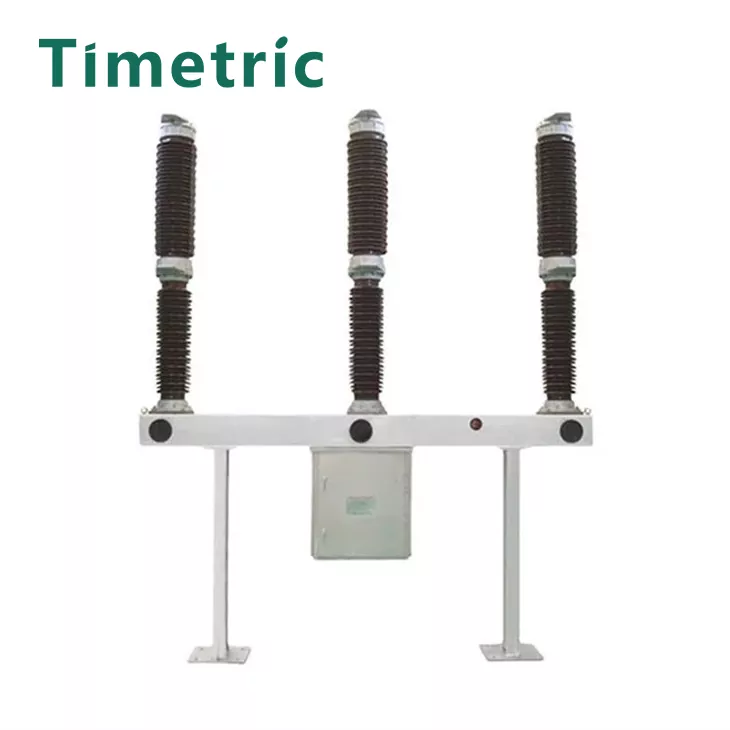

Автоматический выключатель SF6 145 кВ 132 кВ
  • Автоматический выключатель SF6 145 кВ 132 кВАвтоматический выключатель SF6 145 кВ 132 кВ
  • Автоматический выключатель SF6 145 кВ 132 кВАвтоматический выключатель SF6 145 кВ 132 кВ
  • Автоматический выключатель SF6 145 кВ 132 кВАвтоматический выключатель SF6 145 кВ 132 кВ
  • Автоматический выключатель SF6 145 кВ 132 кВАвтоматический выключатель SF6 145 кВ 132 кВ
  • Автоматический выключатель SF6 145 кВ 132 кВАвтоматический выключатель SF6 145 кВ 132 кВ

Автоматический выключатель SF6 145 кВ 132 кВ

Товар:150кв 145кв 132кв SF6 автоматический выключатель
Превосходные характеристики гашения дуги: газ SF6 очень эффективен при тушении дуги.
Компактная структура: конструкция проста и компактна.
Хорошие характеристики открытия: Обеспечивает надежную работу со сбалансированной производительностью.
Герметичная конструкция: значительно снижает рабочий шум.
Низкие требования к техническому обслуживанию: сводит к минимуму нагрузку по проверкам и техническому обслуживанию.

Отправить запрос

Описание продукта

Товар:150кв 145кв 132кв SF6 автоматический выключатель

В этом выключателе используется принцип самоэнергетического гашения дуги, что позволяет значительно уменьшить диаметр и вес напорного цилиндра. В результате работа по эксплуатации сводится к минимуму, что делает возможным использование пружинного приводного механизма.

Ключевые особенности:

Каждый автоматический выключатель состоит из трех однополюсных и трех пружинных механизмов, закрепленных на трех кронштейнах.

Он может выполнять как однополюсное управление, так и трехполюсное электрическое соединение.

Пружинный приводной механизм установлен сбоку на кронштейне.

Электрическая система управления размещена внутри коробки механизма.


Структура дизайна:

Верхняя часть: содержит камеру гашения дуги с одинарным разрывом.

Средняя часть: имеет фарфоровый рукав для изоляции.

Нижняя часть: включает компоненты для уплотнения, открывающих пружин и буферов.

Описание модели

Основные технические параметры

Серийный номер

Параметр

Единица

Ценить

ЛВ30-126В/Т3150-40

ЛВ30-126В/Т4000-40(В)

1

Применимая среда


Применимость в обычных альпийских регионах.

2

Номинальное напряжение

кВ

110/126/132/145

3

Номинальная частота

Гц

50(60)

4

Номинальный ток

A

3150

5

первый коэффициент открытия


1.5

6

Номинальный ток отключения при коротком замыкании Ik

кА

40 /31,5

7

Номинальный ток включения при коротком замыкании (пиковое значение)

кА

100/ 80

8

Номинальный ток короткого замыкания

кА

40 /31,5

9

Номинальный пиковый выдерживаемый ток

кА

100/ 80

10

Номинальная продолжительность короткого замыкания

S

4

11

Номинальный ток отключения

кА

10 /8

12

Ток отключения при замыкании в ближней зоне

кА

90% Я, 75% Я

13

Номинальный ток переключения зарядки линии

A

31.5

14

Номинальная последовательность операций


0-0,3С-С0-180С-С0

15

Сопротивление главной цепи

мкОм

≤65

16

Механическая жизнь

Второсортный

6000 или 10000

17

уровень радиопомех

мкВ

≤500

18

Расстояние утечки

между переломами

мм

3906/3150

на землю

кг

3906/3150

Конструкция и монтажные размеры


Возможные причины неисправности электрической цепи

Пробой изоляции:

Ухудшение качества изоляционных материалов из-за возраста, влаги или загрязнения может привести к искрению или короткому замыканию.


Механические неисправности:

Проблемы с рабочим механизмом (например, пружинами или тягами) могут помешать правильному функционированию автоматического выключателя.


Утечка газа:

Потеря элегаза из-за утечек может снизить способность гашения дуги и привести к выходу из строя цепи.


Электрические перегрузки:

Чрезмерный ток может привести к перегреву и повреждению компонентов схемы.

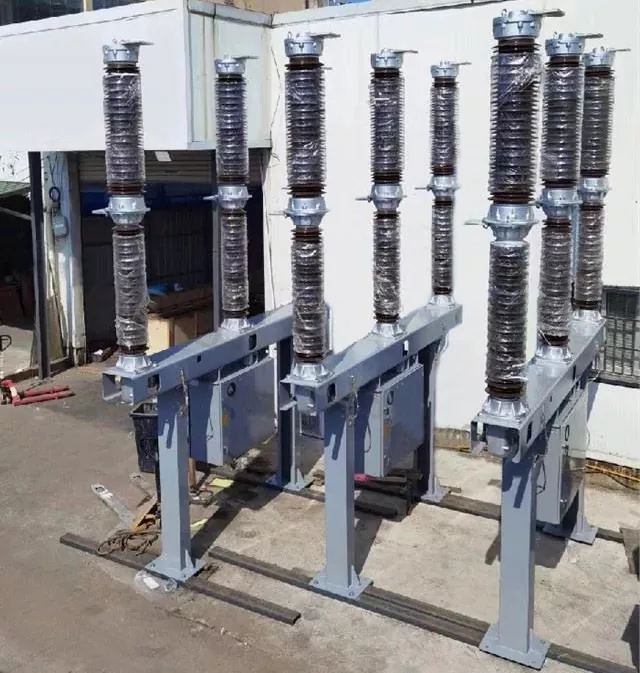

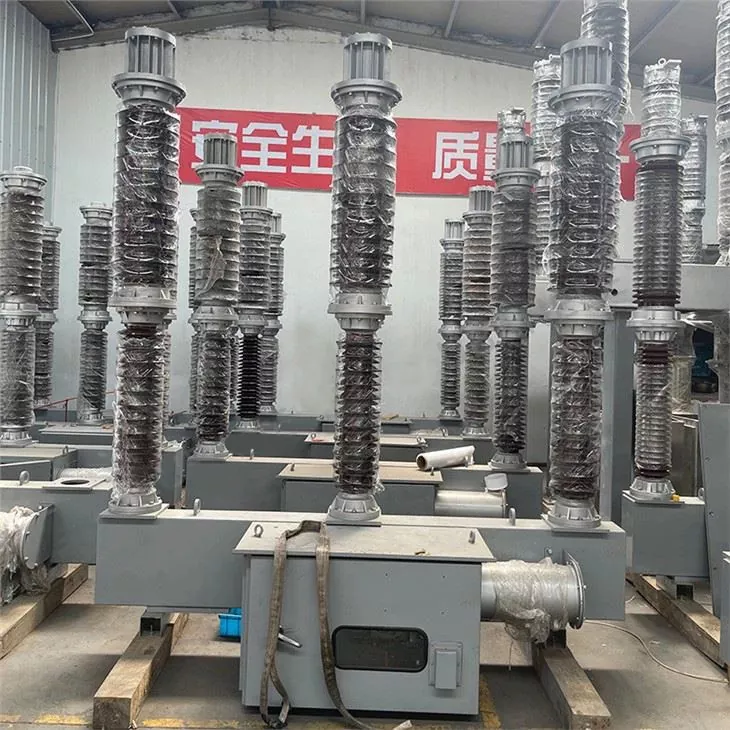

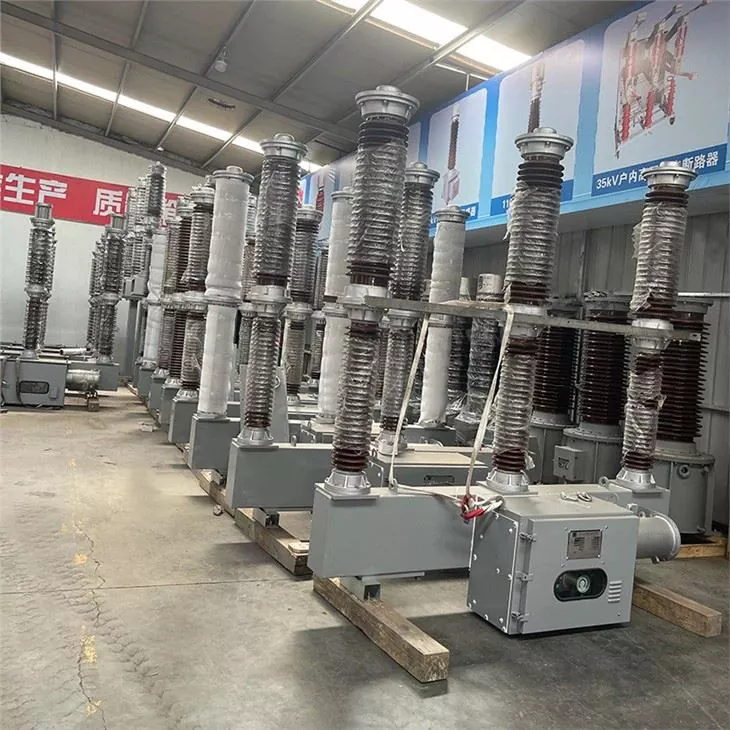

Реальный снимок продукта

Часто задаваемые вопросы

В1: Какова функция элегазового выключателя?

A1: Основная функция – защита электрических систем путем прерывания токов повреждения и изоляции участков цепи во время неисправностей.


2 кварталКак работает принцип самоэнергетического гашения дуги?
А2Этот принцип использует энергию самой электрической дуги для ее тушения, что снижает потребность в крупных внешних механизмах и позволяет создавать более компактные конструкции.


Q3Какие методы технического обслуживания необходимы для элегазовых выключателей?
А3Ключевые методы включают регулярные проверки давления газа, проверку на наличие утечек, обслуживание механических компонентов и тестирование электрической системы управления.


Q4Можно ли управлять элегазовыми выключателями дистанционно?
A4YНапример, они могут быть оснащены системами дистанционного управления для управления и мониторинга, что повышает эксплуатационную гибкость.
