33 кВ автоматический выключатель SF6

Пункт: 33 кВ SF6.

Выключатель цепи SF6 33 кВ / 36 кВ предлагает производительность открытия с прерывателем газа под давлением, временем сжигания дуги газов, и долгого срока службы электричества.

Ключевые характеристики:

Структура фарфорового столбца:

1. Особенности дискретной трехфазной конструкции.

2. Включает в себя камеру прерывателя газа под давлением для каждой фазы.

3. Три этапа взаимосвязаны через медные трубы для равномерного распределения газа.

Основные компоненты:

1. Столчная фарфоровая ваза.

2. Трансформатор тока.

3. Прерыватель.

4. Адсорбер.

5. коробка передач.

6. Соединительная шачка.

7. Нижняя кадра.

8. Пружинный механизм.

Описание модели

Основные технические параметры

Структура и монтажные размеры

Рабочая среда:

Пункт: 33 кВ SF6.

Выключатель цепи SF6 33 кВ / 36 кВ предназначен для эффективной работы в следующих условиях окружающей среды:

Метод установки:

Установлен сбоку или в среднем монтировании.

Температура окружающей среды:

Верхний предел: +40 ° C.

Нижний предел: -30 ° C.

Высота:

Подходит для высот ≤2000 м.

Для высот выше 2000 м, уровень изоляции с номиналом должен быть скорректирован соответствующим образом.

Давление ветра:

Не превышает 700pa (эквивалентно скорости ветра 34 м/с).

Сейсмическое сопротивление:

Разработано для выдержания землетрясений интенсивности до 8 градусов.

Уровень загрязнения:

Подходящее место для Forclass I уровни загрязнения.

Ежедневная разница температуры:

Максимальное изменение не должно превышать 25 ° C.

Возможные причины сбоя электрической цепи

Пункт: 33 кВ SF6.

Истощение газа SF6 или загрязнение

Низкое давление SF6: если давление газа SF6 падает ниже требуемого уровня, он может поставить под угрозу диэлектрическую прочность и прерывание возможностей автоматического выключателя.

Загрязнение влаги: наличие влаги в SF6 может ухудшить его изоляционные свойства и привести к отслеживанию дуг или даже внутреннему разрыву.

Утечка газа: утечки в прерывателе или уплотнениях могут привести к потере давления газа, что приводит к разрушению перерыва цепи.

Механические сбои

Пружинный механизм неисправности: если механизм пружины, используемый для эксплуатации выключателя, он может предотвратить правильное открытие или закрытие выключателя.

Изношенные или поврежденные контакты: со временем контакты прерывателя могут изнашиваться, что приводит к плохой производительности или отказу открыть цепь под нагрузкой.

Неправильный механизм передачи: проблемы в коробке передачи или соединительных шатунов могут препятствовать работе выключателя, что приведет к неисправности.

Электрические проблемы

Арсинг: неадекватная дуговая погашений из -за плохого давления газа или загрязнения SF6 может вызвать устойчивую армию, что может повредить контактам и прерывающей камере.

Короткий замыкание или перегрузка: перегрузка или внешние неисправности (например, короткие цирки) могут привести к тому, что выключатель не удастся или вызовет чрезмерное тепло и повреждение внутренних органов.

Неправильные отключения: сбои в катушке, реле или защите от отключения могут помешать выключателю не обнаружить неисправности или правильно реагировать.

Факторы окружающей среды

Экстремальные температуры: чрезмерное тепло или холод за пределами указанного рабочего диапазона может повлиять на производительность выключателя, особенно давление газа и механические компоненты.

Сейсмические вибрации: чрезмерные вибрации от близлежащих землетрясений могут нарушить работу выключателя, особенно если структура не установлена ​​должным образом или закреплена.

Наращивание загрязняющих веществ: пыль, грязь и другие загрязнения окружающей среды могут накапливаться, влияя на изоляционные свойства и механическую функциональность выключателя.

Неправильное обслуживание или эксплуатация

Отсутствие регулярного технического обслуживания: неспособность провести обычные проверки, проверки давления газа и механические испытания могут привести к незамеченному износу или разломам.

Человеческая ошибка: неправильная установка, настройка настройки или эксплуатационные ошибки могут привести к неправильному функционированию выключателя.

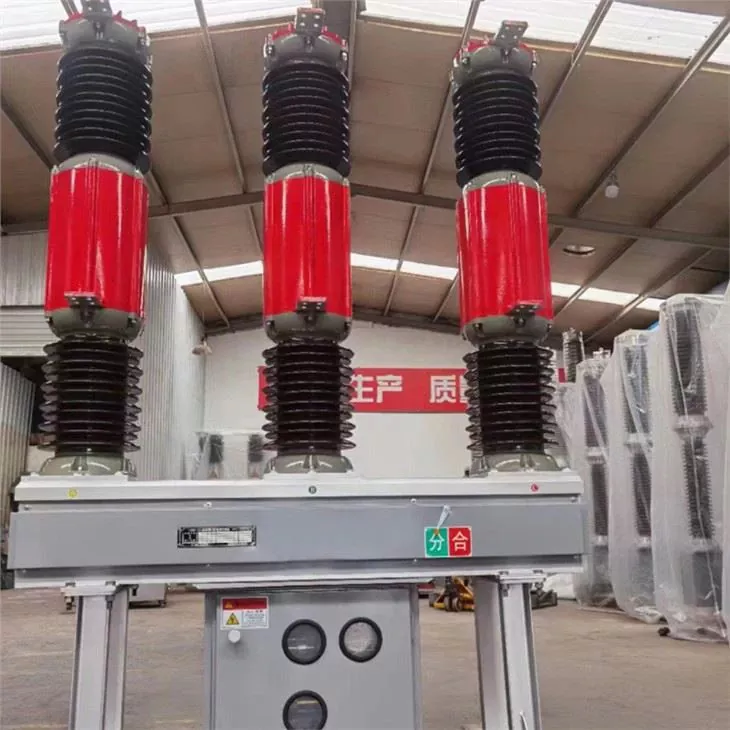

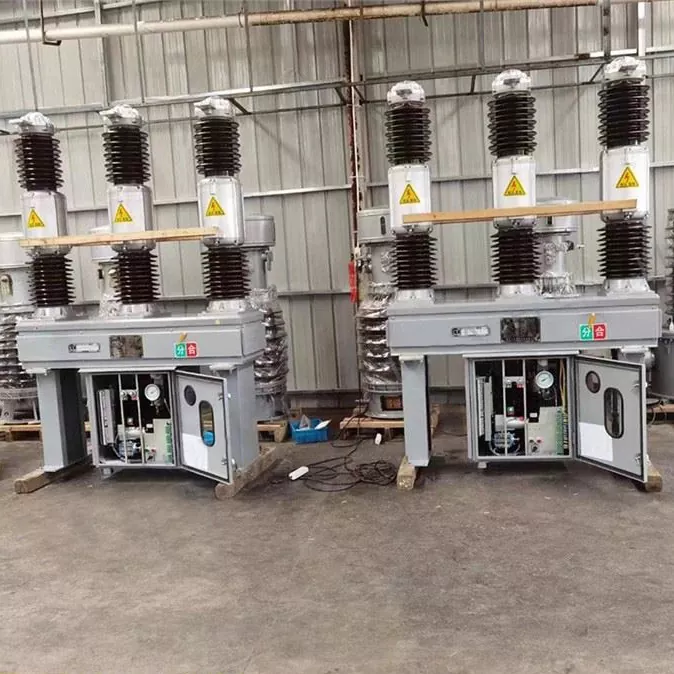

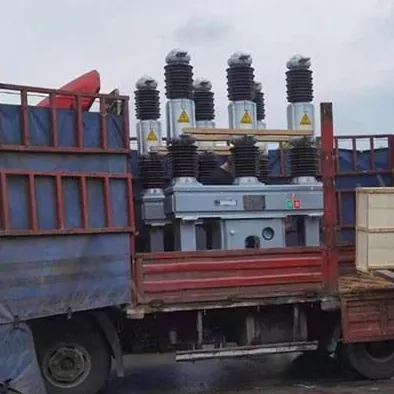

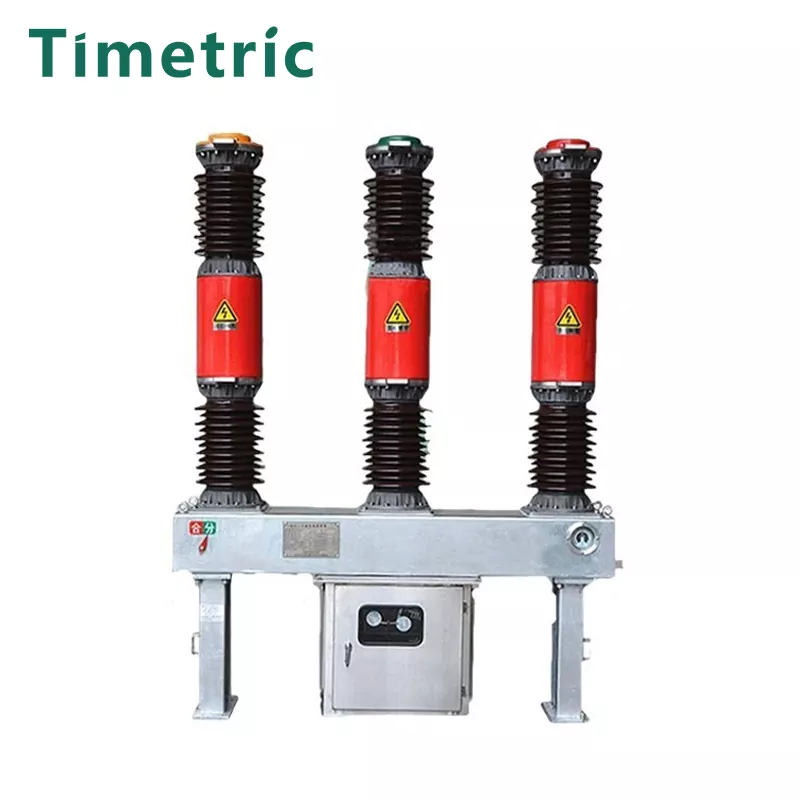

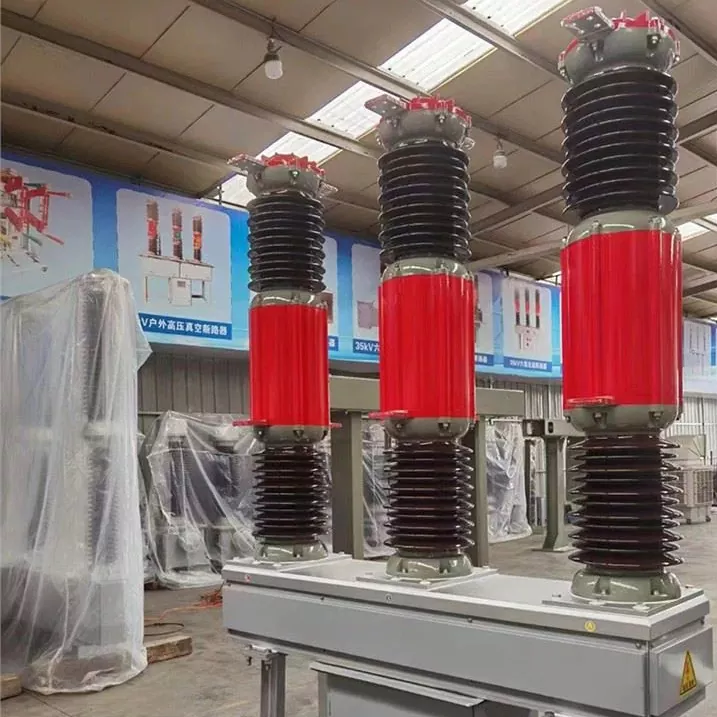

Продукт реальный выстрел

Часто задаваемые вопросы

Q1: Каков принцип эксплуатации выключателя схемы SF6 33 кВ / 36 кВ?
A1: автоматический выключатель SF6 33 кВ / 36 кВ использует гексафторид (SF6) газа в качестве прерывающей среды. Газ SF6 обеспечивает отличные диэлектрические свойства и возможности укорождения дуговых ресурсов. Когда возникает неисправность, выключатель открывается, и газ оказывается под давлением, чтобы погасить дугу, обеспечивая эффективную работу и защиту электрической системы.

Q2: Каково номинальное напряжение автоматического выключателя SF6 33 кВ / 36 кВ?
A2: Номинальное напряжение автоматического выключателя SF6 33 кВ / 36 кВ, как правило, составляет 33 кВ или 36 кВ, предназначенное для использования в системах питания среднего напряжения.

Q3: Как SF6 газ способствует производительности автоматического выключателя?
A3: GAS SF6 имеет превосходную диэлектрическую прочность, что в 2-3 раза больше воздуха. Он также обладает отличными дуговыми свойствами, помогая быстро утолить дугу, когда откроется выключатель. Это позволяет обеспечить более надежную и эффективную защиту электрических систем в условиях разлома.

Q4: Какое техническое обслуживание требуется для выключателя схемы 33 кВ / 36 кВ SF6?
A4: автоматический выключатель SF6 33 кВ / 36 кВ требует регулярного технического обслуживания, чтобы обеспечить его продолжение функциональности. Ключевые задачи включают:

· Мониторинг давления газа SF6 и обеспечение отсутствия утечек.

· Проверка механической работы пружинного механизма.

· Проверка контактов прерывателя на предмет износа.

· Очистка и проверка внешних деталей, чтобы убедиться, что нет загрязнений окружающей среды, влияющих на производительность.
