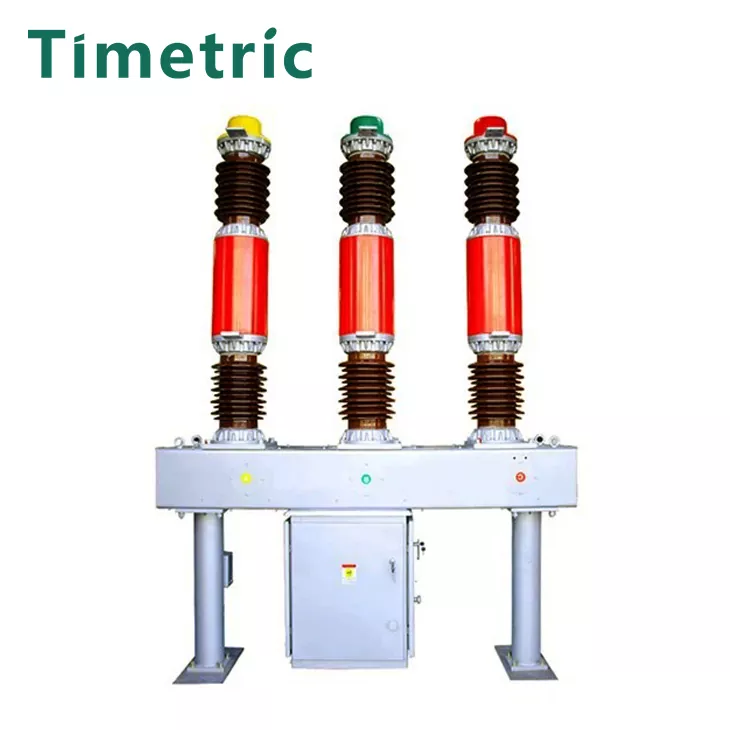

LW16-40.5 SF6 автоматический выключатель

Пункт: LW16-40.5 SF6 автоматический выключатель
SF6 GAS: обеспечивает отличную производительность дуги.
Компактная и простая структура для легкой установки и экономии места.
Плавная работа: хорошая производительность открытия с сбалансированной работой.
Запечатанный дизайн: низкий эксплуатационный шум.
Низкое обслуживание: снижение проверки и технического обслуживания рабочей нагрузки.

Отправить запрос

Описание продукта

Пункт: LW16-40.5 SF6 автоматический выключатель

THELW16-40.5 SF6 Выключатель цепи предназначен для частой работы и может использоваться как:

· Atie Circuit автоматический выключатель.

· Acircuit Breaker для закрытия конденсаторных банков и реакторов.

Он имеет встроенный трансформатор для измерения и защиты. LW16-40.5 может непосредственно заменить TheSW2-35, без масляного автоматического выключателя, и, с помощью фильтровальных кронштейнов, также может заменить различные типы многодольных автоматических автоматических выключателей. Это идеал безрезультатный автоматический выключатель для систем питания 35 кВ.

Описание модели

Основные технические параметры

Нет.	LTEM		Единица	Данные
1	Рейтинг	Напряжение	кв	40.5
	Оцененная изоляция уровень	Молния Ипокт выдерживает напряжение (полный гребень Valuel	кв	185
		Частота мощности выдерживает напряжение (IMIN)	кв	95
2	Рейтинг тока		A	1600 2000
3	Механическая жизнь		Следующее плечо	3000
4	Оцененное давление гексафторидного газа серых газа при 20 ℃) при 20 ℃)		МПА	0.50
5	Давление тревоги/минимальное функциональное давление (давление датчика при 20 ℃)		МПА	0,47/0,45
6 7	Номинальный ток переключения короткого замыкания		а	25	31.5
	Номинальный ток закрытия короткого замыкания (пик)		А	63	80
8	Оцененный короткий протяженный ток (тепловой стабильный ток)		а	25	31.5
9	Оцененный короткий протяженный ток (тепловой стабильный ток)		а	60	80
10	Номинальный ток переключения короткого замыкания		а	63	8
11	Кумулятивное количество времени промахивания под номинальным переключением короткого замыкания		Раз	15	10
12	Оцененная продолжительность короткого замыкания		S	4
13	Время закрытия LAT Рейтинг операционный Voltagel		S	≤0.1
14	Время переключения (при номинальном рабочем Voltagel		S	0.06
15	Оценка операции			C-0.3S-CO-180S-CO
16	Оценка открытия и закрытия мономиального банка Copacitor Bank Current			400
17	В утечке		%годы	≤1
18	Содержание воды в гексафториде серы GOS (V/VM)			≤150x10-9
19	CT14 Prescraining Mechanysing с номинальным рабочим напряжением
	Закрывающаяся катушка, открывающаяся катушка напряжение		V	IAC): 220 380 (DC): 48 110 220
	Напряжение двигателя энергии		V	IAC): 220 380 (DC): 110 220
20	Вес шестигранного газа серы		КГ	8
21	Вес кругосветного выключателя [включая механизм оперирования		КГ	1400

Структура и монтажные размеры

Рабочая среда:

Пункт: LW16-40.5 SF6 автоматический выключатель

Рабочая среда LW16-40,5 SF6.

· Температура окружающей среды: от -30 ° C до +40 ° C

· Высота: до 1000 метров (может быть настроена на большие высоты)

· Влажность: относительная влажность не должна превышать 95%.

· Уровень загрязнения: подходит для среды умеренной загрязнения (до степени загрязнения III).

· Сейсмическое сопротивление: предназначено для выдержания интенсивности землетрясения до 8 градусов по шкале Рихтера.

Эти условия окружающей среды гарантируют, что автоматический выключатель надежно работает в типичных условиях, обнаруженных в системах распределения мощности.

Возможные причины сбоя электрической цепи

Пункт: LW16-40.5 SF6 автоматический выключатель

· Неисправное давление газа SF6:

· · Недостаточное давление газа SF6 может привести к плохой производительности дуги, что приводит к тому, что выключатель не прерывает неисправности должным образом.

· Загрязнение газа SF6:

· · Влажность или загрязняющие вещества в газе SF6 могут ухудшить свои диэлектрические свойства, влияя на производительность выключателя.

· Механический отказ:

· Износ внутренних компонентов, таких как контакты, пружины или эксплуатационный механизм, может вызвать сбой в операции открытия/закрытия.

· Электрическая перегрузка:

· · Чрезмерный ток, проходящий через выключатель за пределы его номинальной емкости, может вызвать перегрев, повреждение контактов или сбой изоляции.

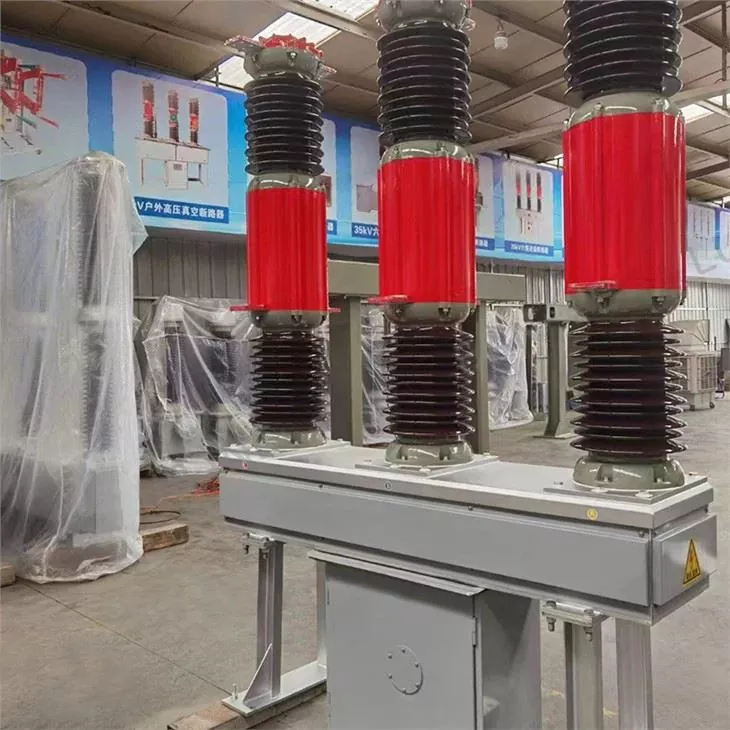

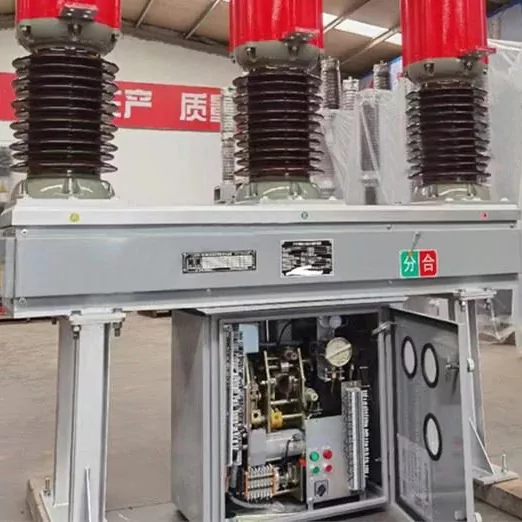

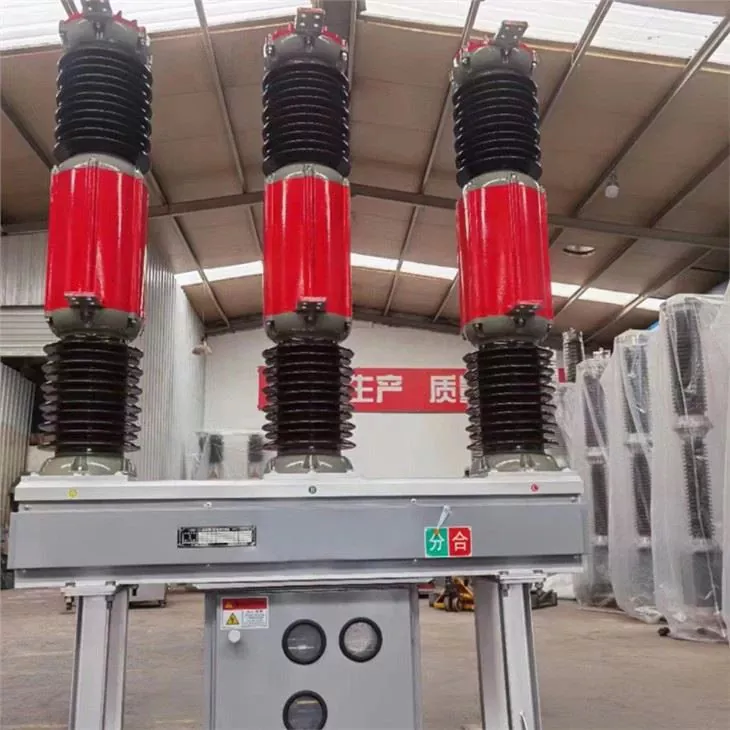

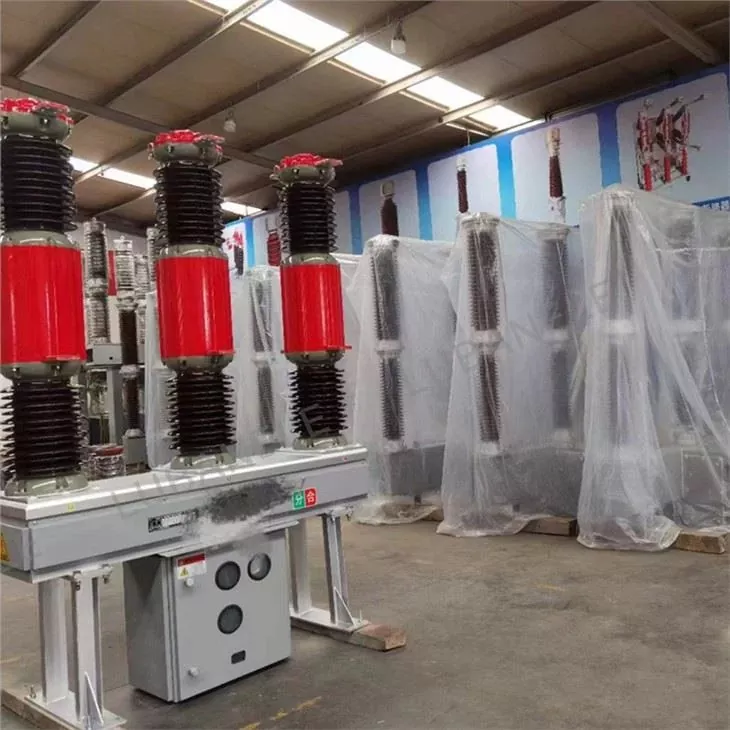

Продукт реальный выстрел

Часто задаваемые вопросы

Пункт: LW16-40.5 SF6 автоматический выключатель

1. Какое номинальное напряжение выключателя схемы LW16-40,5 SF6?

· Выключатель схемы LW16-40,5 SF6 предназначен для номинального напряжения 40,5 кВ и подходит для электроэнергии 35 кВ.

2. Какой тип газа используется в автоматическом выключателе?

· Газ LW16-40,5 USESSF6 (гексафторид серы), который обладает отличными диэлектрическими и дугообразными свойствами.

3. Как часто может работать выключатель схемы LW16-40,5 SF6?

· LW16-40.5 предназначена для нечастотой работы, что делает его идеальным для таких приложений, как выключатели по схеме и выключатели схемы для конденсаторов и банок реакторов.

4. Можно ли этот цепный выключатель заменить другие типы выключателей?

· Да, LW16-40.5 может напрямую поместить SW2-35 без масляного выключателя. При использовании фильтрованных кронштейнов он также может заменить различные типы многодофункциональных автоматических выключателей.
