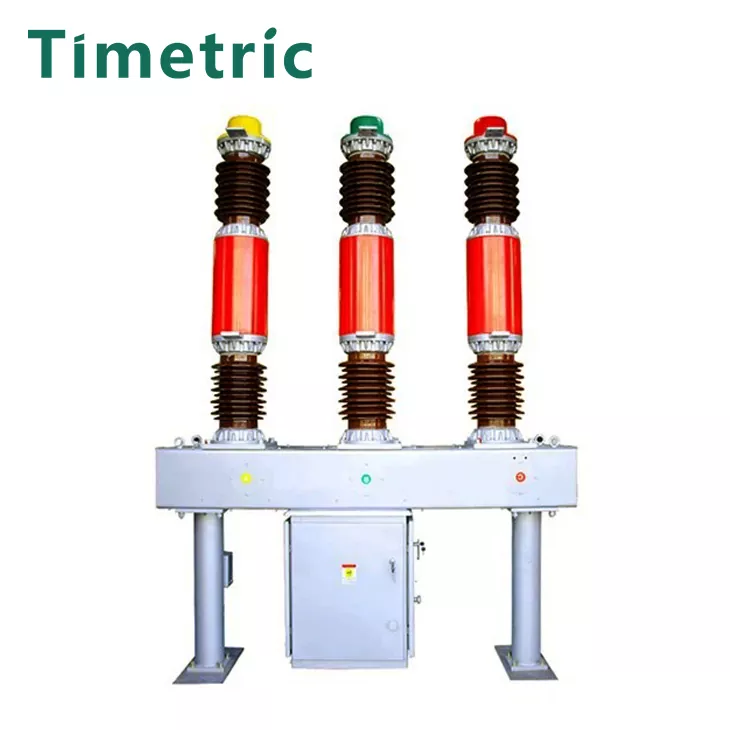

LW8-40.5AG SF6 автоматический выключатель
  • LW8-40.5AG SF6 автоматический выключательLW8-40.5AG SF6 автоматический выключатель
  • LW8-40.5AG SF6 автоматический выключательLW8-40.5AG SF6 автоматический выключатель
  • LW8-40.5AG SF6 автоматический выключательLW8-40.5AG SF6 автоматический выключатель
  • LW8-40.5AG SF6 автоматический выключательLW8-40.5AG SF6 автоматический выключатель
  • LW8-40.5AG SF6 автоматический выключательLW8-40.5AG SF6 автоматический выключатель

LW8-40.5AG SF6 автоматический выключатель

Пункт: LW8-40.5AG SF6.
Хорошая дуговая потухания
Газ SF6 обладает отличными дуговыми свойствами, обеспечивая надежное и быстрое прерывание токов разломов.
Простая структура и компактный размер
Использование газа SF6 обеспечивает более оптимизированную и компактную конструкцию выключателя схемы, что облегчает установку в ограниченных пространствах.
Хорошая производительность открытия, сбалансированная операция
Выключатель обеспечивает плавную и надежную работу с сбалансированной производительностью открытия, даже в условиях нагрузки или неисправности.
Запечатанный выключатель, низкий рабочий шум
Запечатанный характер автоматического выключателя и использование газа SF6 приводят к более спокойной работе с минимальным внешним шумом.
Нагрузка на низкую проверку и обслуживание
GAS SF6 значительно снижает потребность в частых технических обслуживаниях, снижении затрат на проверку и усилиях по сравнению с продолжительностью прерывателя.

Отправить запрос

Описание продукта

Пункт: LW8-40.5AG SF6.

· Структура: Каждый полюс разработан со структурой однофрод-обработки Asingle-Column.

· Потушению дуги: использует принцип самообслуживания дуги, погашающей для эффективной работы.

· Приведение: оснащен актуальным приводом ACT14, что позволяет выполнять надежную работу.

· Механическая связь: включает механическую связь AthreePhase, обеспечивая синхронизированную производительность на всех фазах.

· Соответствие: этот автоматический выключатель соответствует требованиям GGB1984 Andiec62271-100 стандартов для высоковольтного оборудования.

Описание модели

Основные технические параметры

Нет.

 LTEM

Единица

 Данные

1

 Рейтинг

Напряжение

кв

40.5


Оцененная изоляция
уровень

Выпадающее напряжение Lightning воздействие (полное значение гребня)

кв

185

 Частота мощности выдерживает напряжение (IMIN)

кв

95

2

 Рейтинг тока

A

1600 2000

3

 Механическая жизнь

 рост

3000

4

Оцененное давление гексафторидного газа серых газа при 20 ℃) ​​при 20 ℃)

МПА

0.50

5

Давление тревоги/минимальное функциональное давление (давление датчика при 20 ℃)

МПА

0,47/0,45

6
7

 Номинальный ток переключения короткого замыкания

а

25
63

31.5

Номинальный ток закрытия короткого замыкания (пик)

А

80

8

Оцененный короткий протяженный ток (тепловой стабильный ток)

а

25

31.5

9

Оцененный короткий протяженный ток (тепловой стабильный ток)

а

60

80

10

 Номинальный ток переключения короткого замыкания

а

63

8

11

Кумулятивное количество времени переключения при номинальном переключении короткого цирка

Раз

15

10

12

 Оцененная продолжительность короткого замыкания

S

4

13

Время закрытия LAT Рейтинг операционный Voltagel



≤0.1

14

Время переключения (при номинальном рабочем напряжении)

5

≤0.06

15

 Оценка операции



C-0.3S-CO-180S-CO

16

Оценка открытия и закрытия мономиальных конденсаторов Банка текущего

A

400

17

 В утечке

%годы

≤1

18

(Содержание воды в гексафторидном газе серы (об./Об.)



≤150x10-9

19

CT14 Prescraining Mechanysing с номинальным рабочим напряжением





Закрывающаяся катушка, открывающаяся катушка напряжение

V

Трансляция: 220 380 IDC): 48 110 220

 Напряжение двигателя энергии

V

IAC): 220 380 (DC): 110 220

20

 Вес гексафиорида серы серы

КГ

8

21

Вес циркул -прерывателя [nduding expurante Mechanism)

КГ

1400

Структура и монтажные размеры

Рабочая среда:

Предмет: LW8A-40.5 SF6 автоматический выключатель

Температура окружающей среды:

Верхний предел: +40 ° C.

Нижний предел: -30 ° C.

Высота:

≤2000 метров над уровнем моря

При установке на более высоких высотах могут потребоваться корректировки на уровень изоляции.

Давление ветра:

≤700 PA (эквивалентная скорости ветра до 34 м/с).

Сейсмические условия:

Выключатель цепи предназначен для интенсивности выдержки до 8 градусов.

Уровень загрязнения:

Класс I, указывая на то, что он подходит для нормальных уровней загрязнения окружающей среды.

Колебания температуры:

Максимальная ежедневная разница температуры: не более 25 ° C.

Возможные причины сбоя электрической цепи

Предмет: LW8A-40.5 SF6 автоматический выключатель

1. Польза в газовой изоляции SF6

· Утечка газа SF6: SF6 (гексафторид серы) газ используется для изоляции контактов с автоматическим выключателем. Любая утечка или ухудшение газа могут снизить его изоляционные свойства, что приведет к разрушениям производительности и возможной неспособности прервать токи разлома.

· Недостаточное давление газа: низкое давление газа может вызвать неправильную работу выключателя, так как газ SF6 является неотъемлемой частью для гашения дуги во время разлома.


2. Механические неудачи

· Пресной -механизм неисправность: выключатель работает через пружинный механизм, который хранит энергию для открытия и закрытия. Неисправность в пружине или механизм привода может предотвратить надлежащую работу, что приведет к неспособности открыть или закрыть выключатель.

· Контактный износ или повреждение: со временем контакты выключателя могут изнашиваться, стать ямы или пострадать от механического повреждения, ставя под угрозу его способность делать или разбить цепь по мере необходимости.


3. Электрические недостатки

· Средство или короткие цирки: перегрузка или короткая замыкания за пределами прерывающей способности выключателя могут вызвать перегрев или повреждение внутренних компонентов выключателя.

· Неправильные настройки поездки: если настройки поездки неправильно настроены или реле защиты не работает правильно, выключатель может не отключиться в случае перерыва или неисправности.


4. АРК разломы

Агрочная сбой: автоматические выключатели SF6 полагаются на гасительные свойства газа SF6. Если выключатель не может правильно погасить электрическую дугу (из -за проблем с давлением газа или загрязнения), это может привести к постоянным дугам, повредив выключатель и окружающее оборудование.

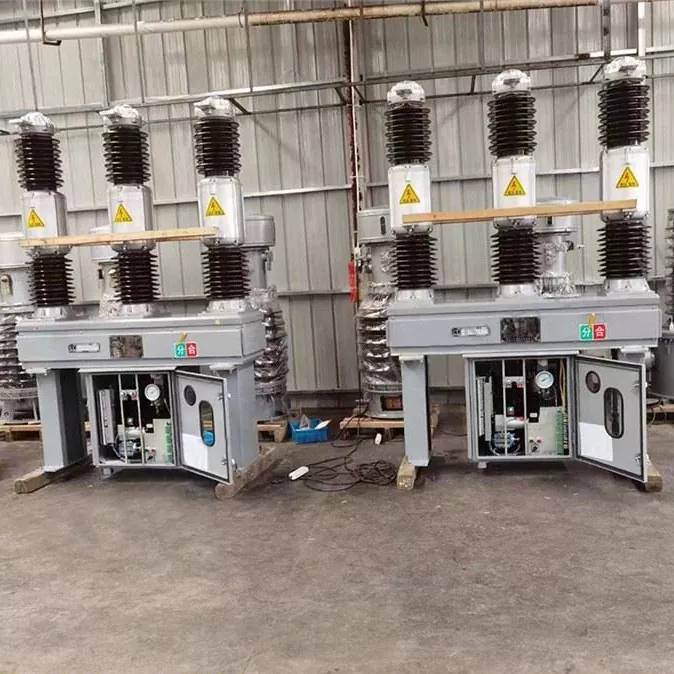

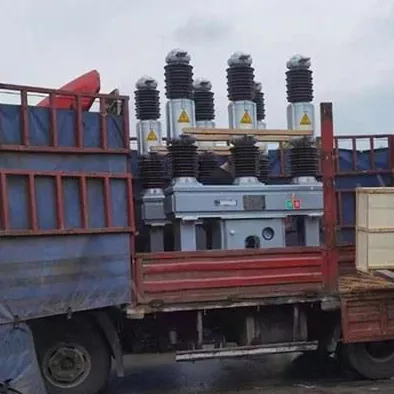

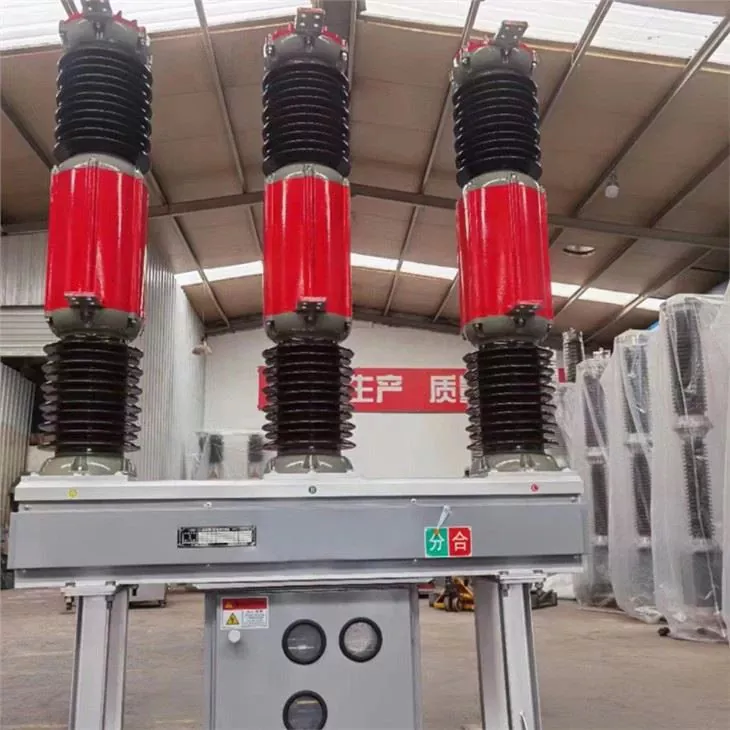

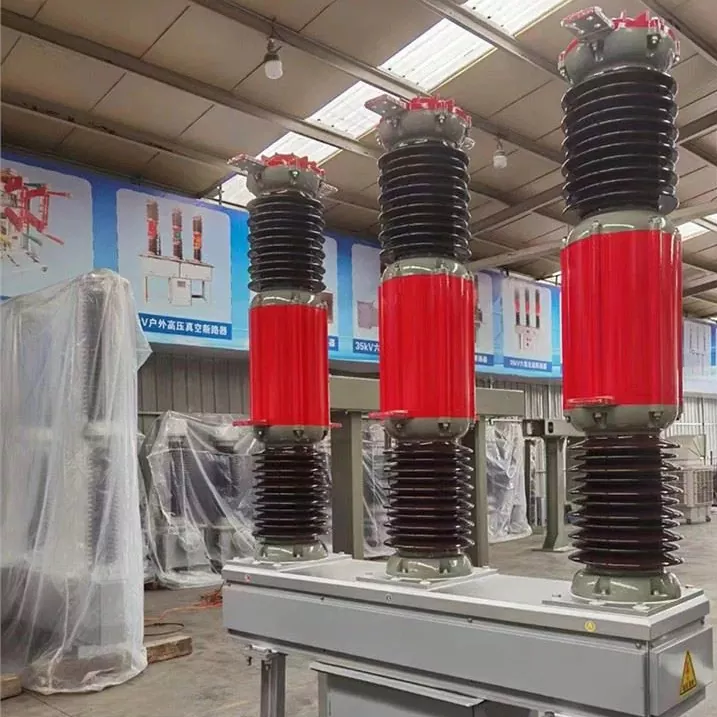

Продукт реальный выстрел

Часто задаваемые вопросы

Предмет: LW8A-40.5 SF6 автоматический выключатель

1. Что такое выключатель LW8A-40,5 SF6?

Ответ: автоматический выключатель схемы LW8A-40,5 SF6 представляет собой выключатель высоковольтной схемы, рейтинг 40,5 кВ, обычно используемый в электрических подстанциях и энергосистемах. Он использует газ SF6 для изоляционных и привлекающих дуговых целей, обеспечивая надежную работу в высоковольтных средах.


2. Каковы основные особенности автоматического выключателя LW8A-40,5 SF6?

Отвечать:

Оцененное напряжение: 40,5 кВ

Изоляция газа SF6 и гашение дуги

Высокая пропускная способность, подходящая для прерывания течений разломов

Быстрый эксплуатационный механизм для быстрого зазора.

Подходит для наружного и внутреннего применения

Компактный дизайн для легкой установки


3. Как работает автоматический выключатель LW8A-40,5 SF6?

Ответ: Проживание работает, используя газ SF6 для погашения дуги, образованной, когда контакты открываются во время неисправности. Когда обнаружена неисправность, система управления выключателем цепи активирует механизм пружины, заставляя контакты отделяться. Газ SF6 поглощает энергию от дуги и охлаждает ее, гарантируя, что цепь будет безопасно прервана.
