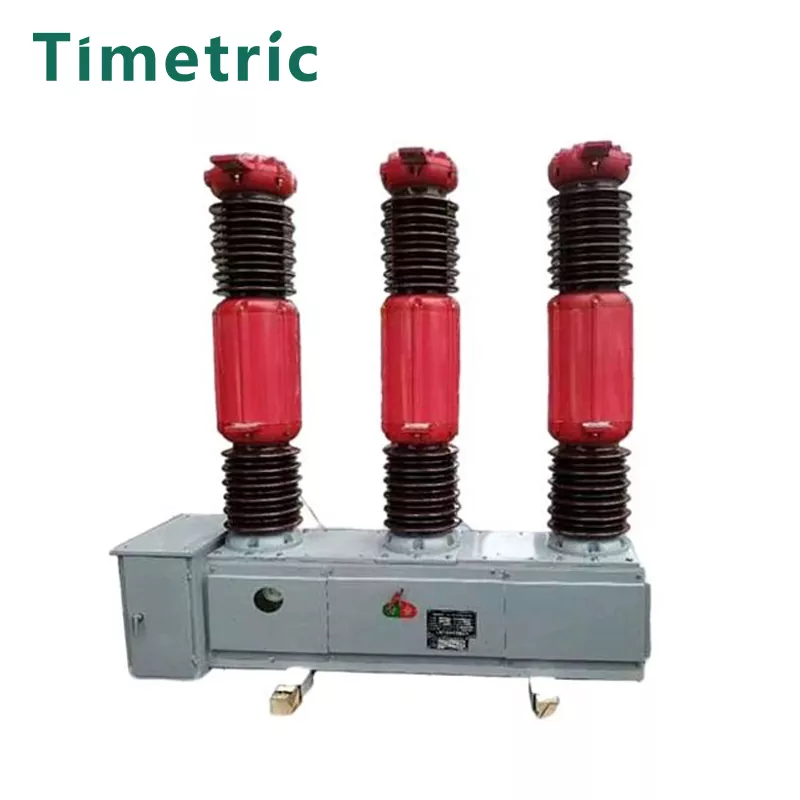

LW8A-40,5 SF6 автоматический выключатель

Предмет: LW8A-40.5 SF6 автоматический выключатель
Хорошая дуговая производительность: обеспечивает надежное прерывание электрических токов.
Простая структура и компактный размер: облегчает легкую установку и эффективное использование пространства.
Хорошая производительность открытия, сбалансированная операция: повышает эксплуатационную надежность и безопасность.
Запечатанный выключатель с небольшим шумом работы: обеспечивает тихое работоспособность и предотвращает внешнее загрязнение
Полем Низкая проверка и обслуживание рабочая нагрузка: снижает эксплуатационные затраты и повышает эффективность.

Отправить запрос

Описание продукта

Предмет: LW8A-40.5 SF6 автоматический выключатель

· Изоляция и потушительная дуговая среда: использует газ гексафторида серы (SF6) для превосходной изоляции и дуговой погашения.

· Структура: имеет одноконкурентную конструкцию однорубного положения для каждого полюса, обеспечивающая компактную и эффективную работу.

· Принцип потушения дуги: действует на принципе погашения дуги самообладания для надежной работы.

· Привод: оснащен структурой привода пружин CT14, позволяющей трехфазной механической связи для синхронизированной работы.

· Соблюдение: Mearsgb1984 Andiec62271-100 Международные стандарты, обеспечивая безопасность и надежность.

Описание модели

Основные технические параметры

Нет.	LTEM		Единица	Данные
1	Рейтинг	Vlage	кв	40.5
	Оцененная изоляция уровень	Выпадающее напряжение Lightning воздействие (полное значение гребня)	кв	185
		Частота мощности выдерживает напряжение (IMIN)	кв	95
2	Рейтинг тока		A	1600 2000
3	Механическая жизнь		рост	3000
4	Оцененное давление гексафторидного газа серых газа при 20 ℃) при 20 ℃)		МПА	0.50
5	Давление тревоги/минимальное функциональное давление (давление датчика при 20 ℃)		МПА	0,47/0,45
6 7	Номинальный ток переключения короткого замыкания		а	25 63	31.5
	Номинальный ток закрытия короткого замыкания (пик)		А		80
8	Оцененный короткий протяженный ток (тепловой стабильный ток)		а	25	31.5
9	Оцененный короткий протяженный ток (тепловой конюшню)		а	60	80
10	Оцененный короткий ток с коротким замыканием		а	63	8
11	Кумулятивное количество времени переключения при номинальном переключении короткого цирка		Раз	15	10
12	Оцененная продолжительность короткого замыкания		S	4
13	Время закрытия LAT Рейтинг операционный Voltagel			≤0.1
14	Время переключения (при номинальном рабочем напряжении)		S	≤0.06
15	Оценка операции			C-0.3S-CO-180S-CO
16	Оценка открытия и закрытия мономиальных конденсаторов Банка текущего		A	400
17	В утечке		% годы	≤1
18	Содержание воды в гексафториде серы GOS (об./Об.)			≤150x10-9
19	CT14 Prescraining Mechanysing с номинальным рабочим напряжением
	Закрывающаяся катушка, открывающаяся катушка напряжение		V	Трансляция: 220 380 IDC): 48 110 220
	Напряжение двигателя энергии		V	IAC): 220 380 (DC): 110 220
20	Вес шестигранного газа серы		КГ	8
21	Вес кругового выключателя		КГ	1400

Структура и монтажные размеры

Рабочая среда:

Предмет: LW8A-40.5 SF6 автоматический выключатель

· Температура окружающей среды:

· Высокий: + 40 ° 100

· Минимум: -30 ° 100

· Высота:

· ≤2000 м (для установки выше этой высоты требуются корректировки уровня изоляции).

· Давление ветра:

· Не более 700pa (эквивалентные скорости ветра приблизительно 34 м/с).

· Сейсмическое сопротивление:

· Выдерживает интенсивность землетрясения до 8 градусов.

· Уровень загрязнения:

· Подходит для уровней загрязнения класса I.

· Максимальная ежедневная разница температуры:

· Не должно превышать 25 ° C.

· Установка:

· Подходит для установленных на обеих конфигурациях.

Возможные причины сбоя электрической цепи

Предмет: LW8A-40.5 SF6 автоматический выключатель

· Эффективное потушение дуги:

· Использует газ SF6 для верхней подавления дуги и изоляции.

· Структура с одним полюсом:

· Имеет одноконкурентный конструкцию одноразового поля для каждого полюса.

· Принцип самоуничивания:

· Работает на основе механизма погашения дуги самоэнергетики, обеспечивая надежную работу при высоких условиях разлома.

· Пружинный эксплуатационный механизм:

· Оснащен пружинным приводом CT14 для надежной и точной механической связи на трех этапах.

· Согласие:

· Соответствует международным стандартам GBB1984 ANDIEC62271-100, обеспечивая качество и безопасность.

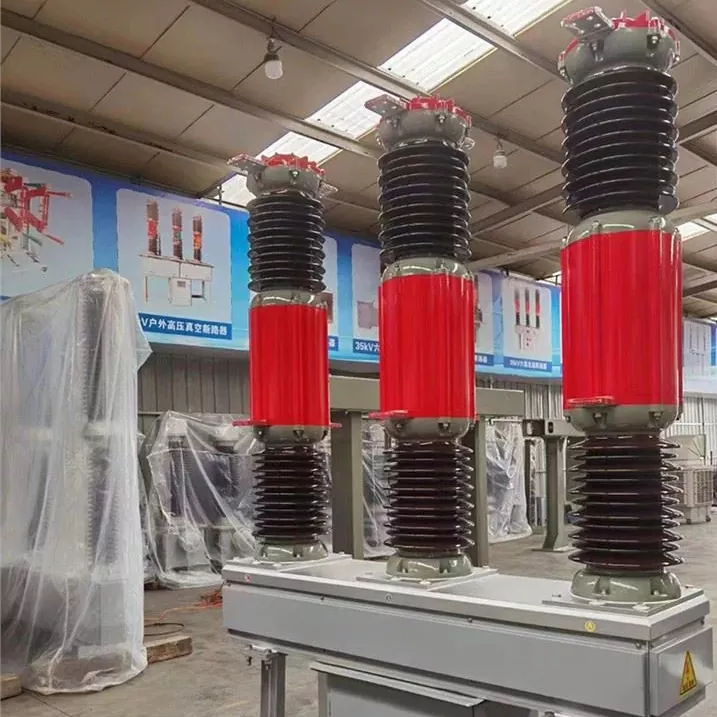

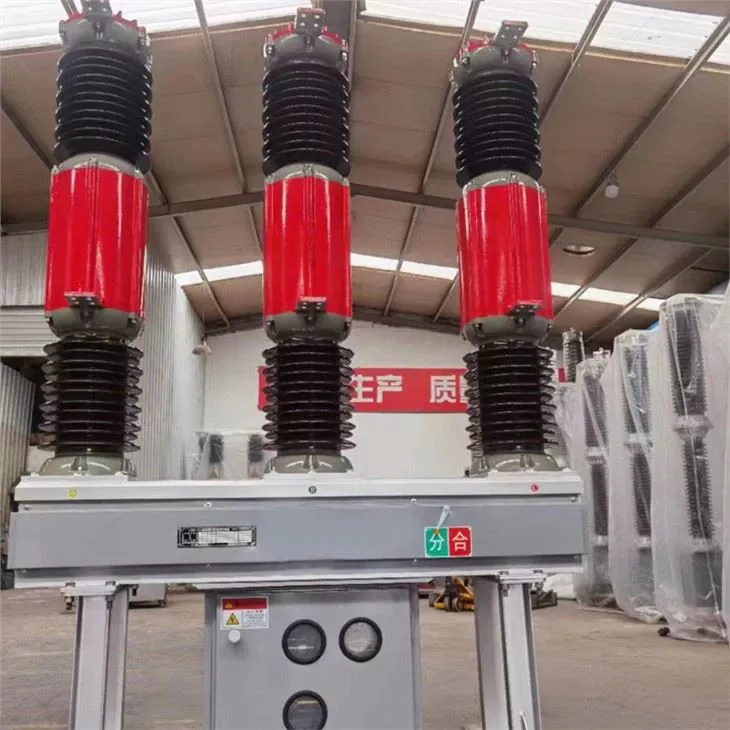

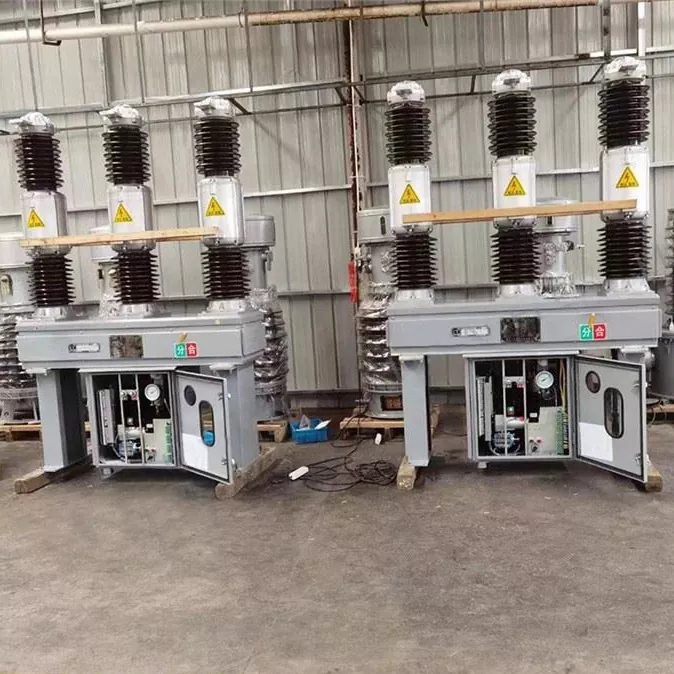

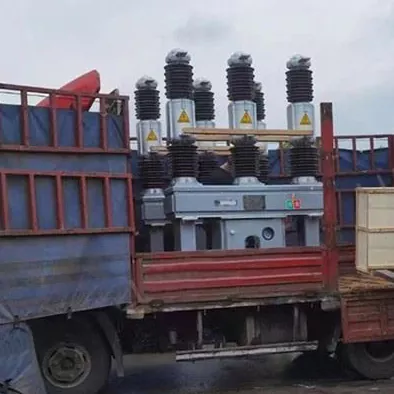

Продукт реальный выстрел

Часто задаваемые вопросы

Предмет: LW8A-40.5 SF6 автоматический выключатель

Q1: Какое номинальное напряжение выключателя схемы LW8A-40,5 SF6?
A1: номинальное напряжение составляет 40,5 кВ.

Q2: Какая среда прерывания используется в этом автоматическом выключателе?
A2: он использует газ гексафторида серы (SF6) в качестве изоляции и дуги.

Q3: Как работает автоматический выключатель?
A3: автоматический выключатель оснащен приводом пружины CT14, что обеспечивает механическую связь трех фаз для синхронной работы.

Q4: Соответствует ли LW8A-40.5 с международными стандартами?
A4: Да, это соответствует стандартам GB1984 и IEC 62271-100.
